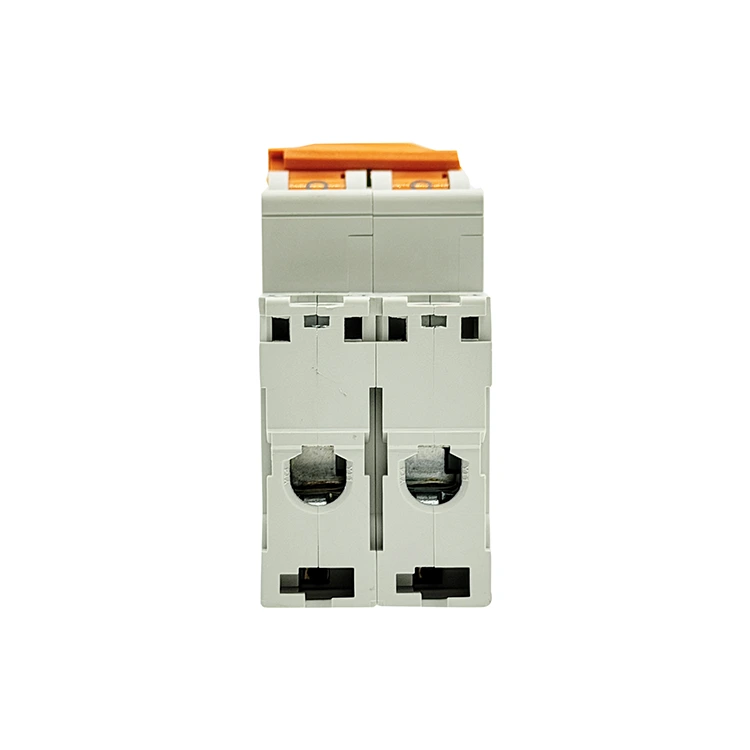

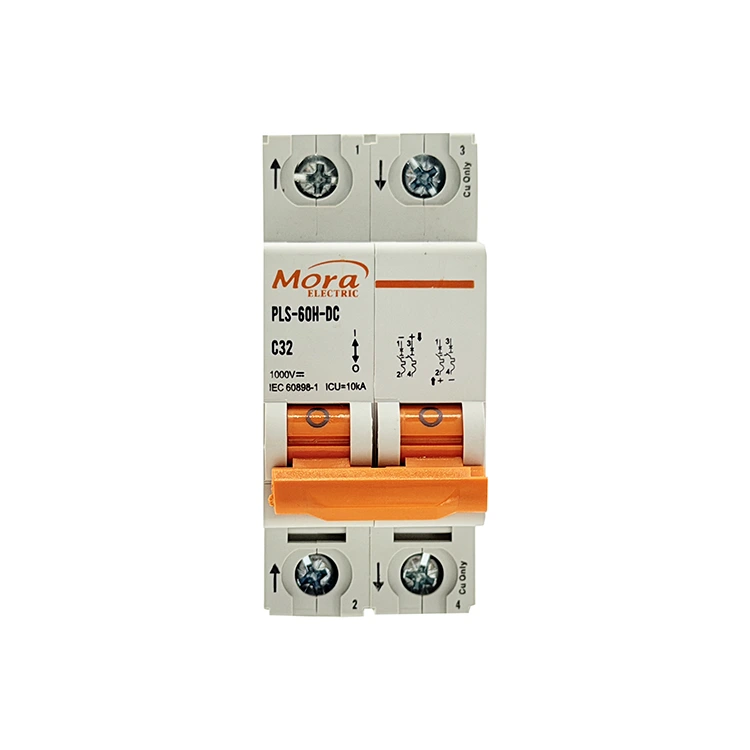

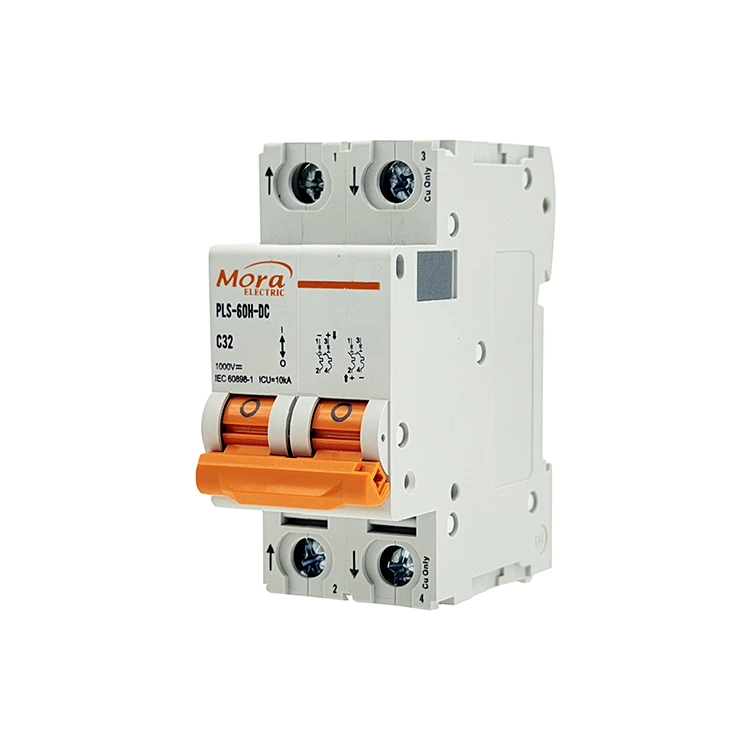

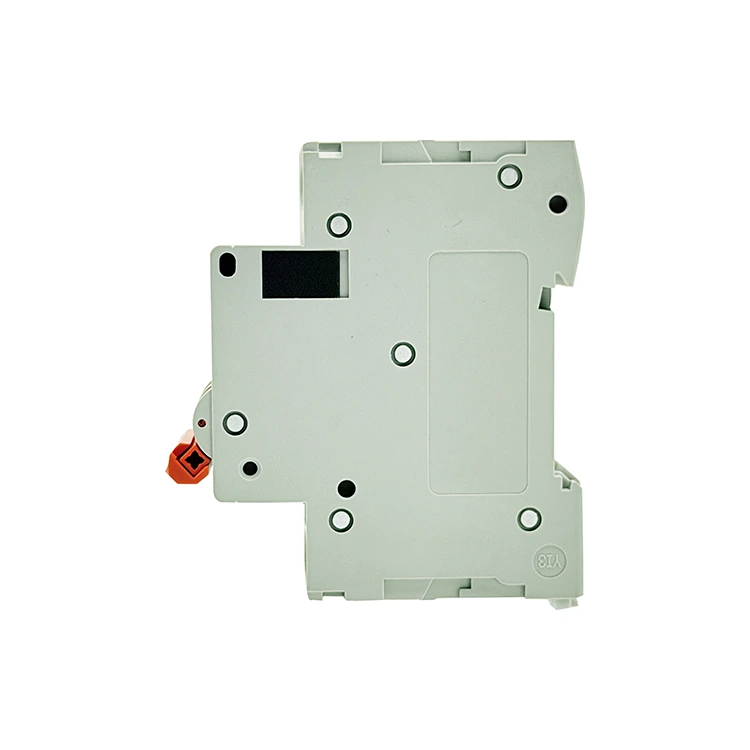

C65 2-pólový jednosmerný istič

Ako dôveryhodná továreň C65 2 Pole DC Circuit Breaker so sídlom v Číne, PUGAO (Mora) vyrába viacpólové nízkonapäťové spínače určené na súčasné prerušenie kladných aj záporných vedení; tento 2P termomagnetický istič sa spolieha na automatizované bodové zváranie a vysokokapacitné duálne magnetické oblúkové komory, aby zvládli náročné telekomunikačné a fotovoltaické požiadavky.

Technická definícia

C65 2-pólový jednosmerný istič je integrované elektromechanické bezpečnostné zariadenie skonštruované na riadenie a prerušenie vysokonapäťových jednosmerných slučiek (DC) až do 500 V. Zatiaľ čo jednopólové alternatívy prerušujú iba jednu stranu vedenia, 2-pólová konfigurácia zvláda súčasne kladný aj záporný vodič. Toto dvojlinkové prerušenie poskytuje úplnú galvanickú izoláciu a je rozhodujúce pre neuzemnené plávajúce siete.

Náš miniatúrny istič 2P spája dva nezávislé póly s vnútorným mechanizmom spoločného spustenia. Ak niektorý z pólov zistí poruchu, obe vedenia sa okamžite otvoria, čím sa zabráni spätnému napájaniu napätia cez zostávajúci vodič.

500V plávajúce solárne fotovoltaické polia

V solárnych poliach, kde je napätie systému zvýšené, aby sa maximalizovala účinnosť meniča, je uzemnenie záporného vedenia často nepraktické. C65 2-pólový DC istič je zapojený do kladných a záporných výstupov PV reťazca. Izoláciou oboch polarít úplne odstraňuje potenciálne nebezpečenstvo nárazu do zeme počas denných cyklov údržby.

Vysokokapacitné systémy na ukladanie energie z batérií

Priemyselné batérie a konfigurácie solárnych úložísk mimo siete často bežia na 120 V až 400 V DC nastaveniach. Jednopólové zariadenie nemôže bezpečne odstrániť poruchu dvojitého uzemnenia v týchto obvodoch. Implementácia tohto 2-pólového systému zaisťuje, že skrat kdekoľvek v kryte batérie spustí čisté a komplexné vypnutie.

Infraštruktúry rýchleho nabíjania elektrických vozidiel

Komerčné rýchlonabíjacie stanice používajú vysokonapäťové DC cesty na prenos energie do automobilových batérií. Tento istič funguje ako miestny kontrolný bod izolácie medzi vnútorným podobvodom usmerňovača a primárnym dávkovacím káblom, čo poskytuje servisným technikom mechanickú metódu na odpojenie všetkých elektrických vedení naraz.

Technické špecifikácie

Výkonnostné limity a suroviny uvedené nižšie sú overené prostredníctvom automatizovaných testovacích pracovných stolov na našej výrobnej úrovni:

Technické výhody 2-pólového ističa jednosmerného prúdu C65

1. Dvojpólové synchrónne spúšťacie prepojenie

Keď dôjde k vysokonapäťovému skratu na jednej koľajnici, asymetrické napäťové špičky môžu poškodiť vaše meniče alebo dátové servery. Náš 2-pólový istič jednosmerného prúdu C65 má vnútornú mechanickú vypínaciu tyč spájajúcu oba vnútorné póly. Aj keď dôjde ku skratu výlučne na kladnej koľajnici, vnútorné prepojenie mechanicky vynúti otvorenie oboch pólov do 5 milisekúnd, čím sa odstránia potenciálne nebezpečné vektory z celého podobvodu.

2. Sériovo zapojené zhášanie oblúka s permanentným magnetom

Vyššie jednosmerné napätie generuje dlhší a intenzívnejší elektrický oblúk, keď sú kontakty oddelené. Aby sme tomu zabránili, náš 2P istič smeruje prúdovú cestu cez dve odlišné oblúkové komory v sérii. Každá komora obsahuje zabudované permanentné magnety, ktoré využívajú elektromagnetickú silu na natiahnutie oblúka a jeho zatlačenie do dvoch samostatných 9-doskových oceľových chladiacich mriežok. Tento dvojkomorový dizajn rozdeľuje napätie oblúka a zháša 500 V jednosmernú energiu rýchlejšie ako jednopólové usporiadanie.

3. Automatizovaná výroba a konzistentná kalibrácia

Variácie vo vnútornej montáži môžu spôsobiť, že jeden pól zaostáva za druhým počas udalosti výletu, čo vytvára prechodné nevyváženosti vedenia. PUGAO (Mora) eliminuje túto ľudskú premennú použitím plne automatizovanej výrobnej linky pre naše miniatúrne ističe. Dierovanie, bodové zváranie a umiestnenie vnútorných komponentov sú riadené automatizovanými strojmi, ktoré zaisťujú rovnaké vnútorné odpory a synchrónne mechanické časovanie na oboch póloch.

Bežné riešenia diagnostických polí

• Po prepnutí do polohy „ON“ sa istič okamžite vypne Hlavná príčina: Medzi kladným a záporným rozvodným vodičom po prúde existuje priamy skrat alebo došlo k poruche uzemnenia v neuzemnenom systéme. Riešenie: Izolujte istič. Na zistenie skratovaných vodičov alebo zlomených izolačných plášťov použite tester izolačného odporu (megohmeter) na káblovom zväzku po prúde. Uistite sa, že celkový trvalý prúd nepresahuje nominálnu hodnotu.

• Na jednom terminálovom porte sa objaví lokalizované topenie alebo pripálenie Hlavná príčina: Skrutka svorky nebola počas inštalácie utiahnutá odporúčaným krútiacim momentom alebo nesprávne veľkosti vodičov spôsobili uvoľnenie medených prameňov. Riešenie: Odrežte všetky spálené alebo zoxidované konce káblov. Znova odstráňte izoláciu, vložte čisté jadro drôtu úplne do tunelovej svorkovnice a pomocou kalibrovaného nástroja utiahnite skrutku momentom 2,5 Nm.

Technické často kladené otázky

Prečo musí systém 500 V DC používať 2-pólový istič namiesto zapojenia dvoch jednopólových ističov vedľa seba?

Nezávislé jednopólové ističe nemajú vnútorné mechanické prepojenie. Ak dôjde k poruche, jeden istič sa môže otvoriť o zlomok milisekúnd skôr ako druhý, alebo jeden z nich nemusí úplne vypnúť. To ponecháva protiľahlú koľajnicu plne pod napätím a spätne dodáva napätie do systému, čo ohrozuje servisný personál a spôsobuje poškodenie zariadenia.

Čo sa stane vo vnútri dvojitých oblúkových komôr, ak sú prichádzajúce kladné a záporné vedenia prepojené?

Krížové zapojenie mení smer prúdovej slučky cez vnútorné komponenty. Keď sa kontakty prerušia, vnútorné permanentné magnety stiahnu elektrický oblúk smerom nadol k mechanickým západkovým mechanizmom namiesto toho, aby ho tlačili nahor do oceľových chladiacich mriežok. Zachytený oblúk rýchlo roztaví vnútorné komponenty a vonkajší kryt PA66.

Ako vysoké okolité teplo vo vonkajších krytoch solárneho zlučovača ovplyvňuje výkon tohto 2-pólového zariadenia?

Naše bimetalové prvky tepelného preťaženia sú kalibrované na štandardnú základnú líniu 30 °C. Ak slabé vetranie skrine v kombinácii s okolitým teplom stlačí vnútornú teplotu na 55 °C, vnútorné prvky vo vnútri 2-pólového ističa jednosmerného prúdu C65 sa rozšíria pred plánovaným termínom. To posúva prah efektívneho tepelného vypnutia nadol na približne 83 % jeho menovitej hodnoty na štítku, čo si vyžaduje buď aktívnu ventiláciu alebo zníženie cieľovej záťaže.
