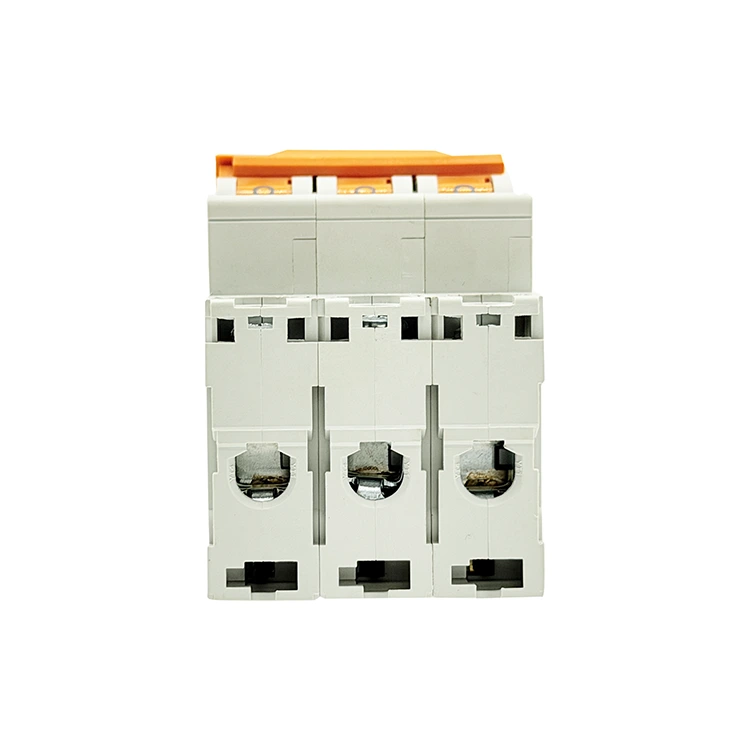

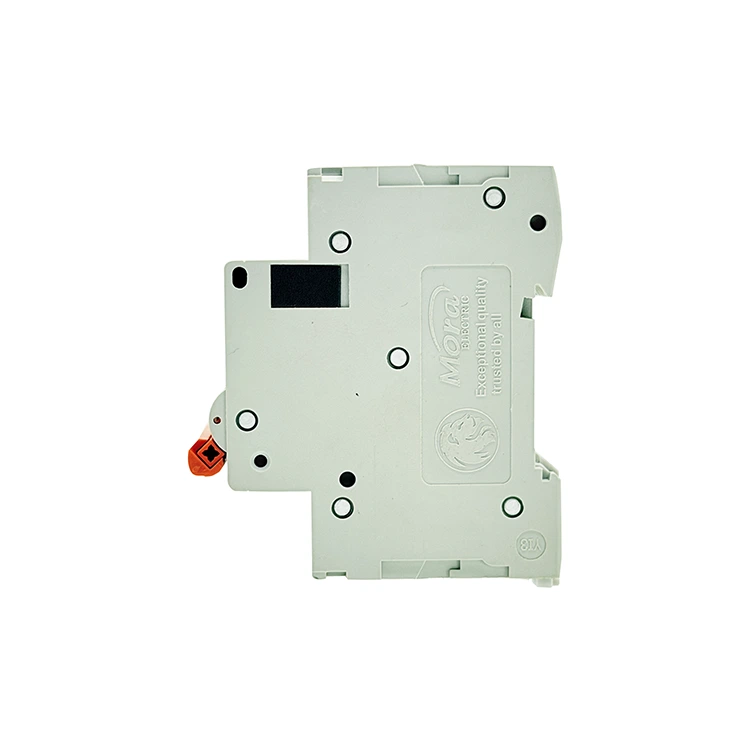

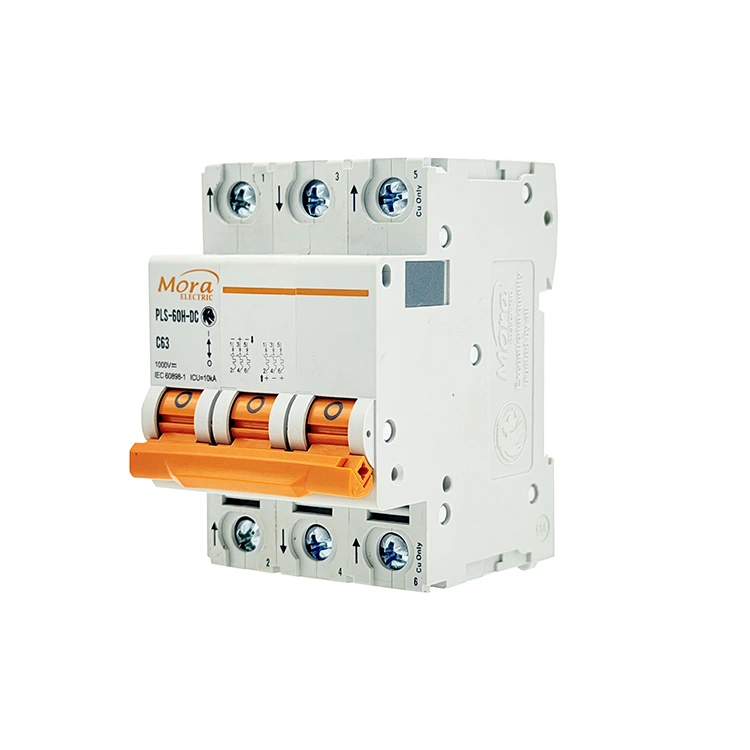

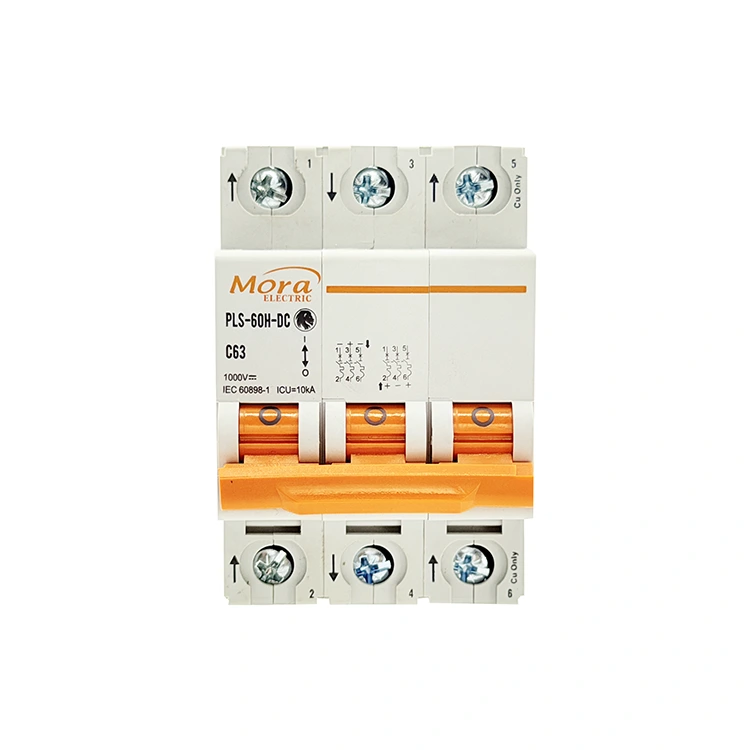

C65 3-pólový jednosmerný istič

Spoločnosť PUGAO (Mora), ktorá pôsobí ako zavedená továreň na 3-pólové DC ističe C65 v Číne, vyrába odolné 3-pólové elektrické spínače optimalizované na súčasné prerušenie viacerých vysokonapäťových jednosmerných ciest; tento 3P istič využíva automatickú kalibráciu komponentov a trojité zhášacie komory s permanentným magnetom na zvládnutie špeciálnych požiadaviek na skladovanie mimo siete a priemyselných zariadení.

Kde inžinieri skutočne nasadia 3P DC prepínač?

Štandardné nízkonapäťové solárne inštalácie sa zvyčajne obmedzujú na 250 V alebo 500 V DC, čo umožňuje jednoduché jedno alebo dvojpólové zapojenie. Ako sa však veľké priemyselné komerčné solárne polia, farmárske systémy mimo siete a veľké centrálne telekomunikačné zariadenia zväčšujú, systémoví inžinieri čelia odlišným návrhom, ktoré vyžadujú 3-pólovú konfiguráciu, ako je 3-pólový istič jednosmerného prúdu C65.

750V DC vysokonapäťové sériové prepojenie

Aby sa maximalizovala výstupná účinnosť a obmedzili straty pri prenose systémového vedenia na dlhé vzdialenosti, inžinieri sa často rozhodnú spustiť reťazce solárnych panelov v dlhej sérii. Toto stohovanie poháňa napätie v otvorenom obvode až do 750 V DC. Keďže štandardné jednotlivé komory ističa sú dimenzované na 250 V za kus, jednotka 3P umožňuje inžinierom prepojiť kladný vodič cez dva póly v sériovom zapojení, zatiaľ čo záporný vodič vedie cez tretí pól. Toto rozdeľuje elektrické napätie rovnomerne medzi všetky tri mikroprostredia.

Trojvodičové plávajúce jednosmerné siete

Niektoré vysokovýkonné priemyselné spracovateľské zariadenia a banské dopravné zariadenia využívajú špecializovanú stredovú alebo trojvodičovú neuzemnenú DC distribučnú topológiu (zahŕňa kladný, záporný a neutrálny/uzemňovací referenčný vodič). 3-pólový ochranný spínač izoluje počas poruchy všetky tri rozdielne prúdové vodiče súčasne, čím obmedzuje potenciál pre nepravidelné bludné spätné prúdy.

Dvojzdrojová izolácia záložného úložiska batérie

V lokalizovaných telekomunikačných prepínacích uzloch môže byť jedno 3-pólové hardvérové ​​šasi nakonfigurované tak, aby spravovalo usporiadanie rozdelenej zbernice – ako napríklad prepínanie dvoch samostatných kladných vstupných batériových liniek popri jednej zdieľanej spoločnej spätnej linke. To znižuje požiadavky na priestor v paneloch vo vnútri priestorovo obmedzených stojanov na vybavenie.

Výkonové schopnosti

Prevádzkové prahy a technické materiály definované nižšie sú prísne dodržiavané na našich automatizovaných pracoviskách na overovanie kvality:

Aké technológie bránia fúzii vnútorného kontaktu pri 750 V?

1. Systémy trojitého fúkaného oblúka s permanentnými magnetmi

Vysokonapäťové oblúky jednosmerného prúdu neprechádzajú prirodzeným stavom nulového prúdu, čo znamená, že môžu udržiavať vysokoteplotný plazmový kanál medzi otváracími kontaktmi, ktorý ľahko roztaví štandardné medené komponenty. Aby sme to vyriešili, náš 3-pólový istič jednosmerného prúdu C65 obsahuje nezávislé permanentné magnety vo vnútri každého z jeho troch samostatných pólov. Tieto magnety vytvárajú silné lokálne magnetické pole, ktoré odpudzuje oblúk, fyzicky ho odfukuje preč od kontaktných plôšok a vháňa ho hlboko do 9-doskovej oceľovej chladiacej mriežky. Táto akcia rozdelí a uhasí oblúk do 5 milisekúnd.

2. Synchrónne mechanické spojenie západky

Ak jeden pól oneskorí otvorenie počas vysokonapäťovej poruchy, zostávajúci pól unesie hlavné napätie elektrického napätia, čo spôsobí vyhorenie terminálu. PUGAO (Mora) vyrába tieto ističe s pevnou vnútornou mechanickou spojovacou tyčou spájajúcou všetky tri pólové podmechanizmy. Ak skratová chyba spustí magnetickú vypínaciu cievku v ktoromkoľvek póle, spojovacia tyč so spoločným vypínaním prinúti všetky tri póly, aby súčasne klesli, čím sa zabráni nebezpečným stavom pod napätím jedného vedenia.

3. Presné riadenie bodového zvárania v továrni

Zmeny odporu svoriek vo viacpólových ističoch vedú k nerovnomernej distribúcii prúdu a lokalizovaným horúcim miestam vo vnútri rozvodných skríň. Náš výrobný závod s rozlohou 5 000 metrov štvorcových sa tomuto problému vyhýba tým, že používa automatizovanú výrobnú linku mikrolámačov. Automatizované dierovacie a bodové zváracie stroje zamykajú vnútorné bočníky a medené kontaktné zostavy do presných polôh, čím poskytujú rovnaké úrovne vnútorného odporu na všetkých troch póloch.

Sprievodca odstraňovaním problémov pri zložitých problémoch v teréne

• Prepínacia rukoväť 3-pólového ističa jednosmerného prúdu C65 sa automaticky resetuje do strednej polohy pri prvom spustení systému

Prečo sa to deje:Vnútorná mechanická západka spadne, keď dôjde k skratu v smere prúdenia alebo ak bol prepojovací kábel kladnej sériovej slučky nesprávne zapojený do svorky záporného kontaktu, čím sa vytvorí mŕtvy skrat na póloch.

Ako to opraviť:Úplne izolujte hlavnú napájaciu slučku. Skontrolujte konfiguráciu prepojky slučky podľa sériovej schémy. Pred pokusom o opätovné zapnutie vypínača použite tester izolačného odporu na výstupných vedeniach, aby ste našli skratované vodiče alebo prerušenia izolácie.

• Jeden pólový port vykazuje vysoký nárast teploty v porovnaní so susednými terminálovými portami

Prečo sa to deje:Skrutka terminálu pre tento konkrétny port bola počas nastavovania na mieste nedotiahnutá alebo sú pramene drôtu v tunelovej svorke nerovnomerne stlačené.

Ako to opraviť:Vypnite prenos energie. Vyberte vodič z horúceho portu, skontrolujte medené pramene, či nie sú poškodené elektrickým oblúkom alebo zoxidované, v prípade potreby orezajte a znovu odizolujte kábel, znova ho vložte a pomocou kalibrovaného momentového kľúča utiahnite skrutku na 2,5 Nm.

Časté otázky týkajúce sa inžinierstva a aplikácií

Prečo môže 3P DC istič zvládnuť vyššie napätie, keď je zapojený v konfigurácii sériovej slučky?

Každá nezávislá pólová komora miniatúrneho ističa je navrhnutá tak, aby bezpečne zhášala až 250 V DC v poruchových podmienkach. Kaskádovaním kladnej dráhy prúdu cez dva jednotlivé póly v sérii pred výstupom do meniča sa celkové napätie na kontaktoch počas oblúka rozdelí z 500 V na 250 V na komoru, čo umožňuje systému ľahko zvládnuť vyššie celkové napätie.

Aké sú prevádzkové dôsledky preskočenia prepojky kladnej slučky a zapojenia troch samostatných jednotlivých solárnych reťazcov cez tri samostatné póly?

Ak povediete tri nezávislé reťazce cez šasi jedného ističa bez toho, aby ste ich spojili do série, maximálne menovité napätie pre každú reťaz musí zostať pod 250 V DC. Ak ktorýkoľvek jednotlivý reťazec prekročí túto hranicu a dôjde k poruche, jeho jednopólovej komore nebude chýbať schopnosť rozdeľovania napätia potrebná na uhasenie výsledného vysokonapäťového oblúka, čo vedie k zničeniu vnútorného krytu.

Ako nepretržité vystavenie vysokému slnečnému žiareniu ovplyvňuje vnútornú kalibráciu bimetalického pásu vo vnútri utesneného krytu kombinátora?

Naše bimetalové pásiky sú kalibrované pri kontrolovanej továrenskej základnej teplote 30°C. Pri uzavretí do nevetraného vonkajšieho kombinačného boxu, kde solárne teplo poháňa vnútorné okolité podmienky až na 55 °C, sa bimetalové pásiky vo vnútri 3-pólového ističa jednosmerného prúdu C65 predčasne roztiahnu. Tým sa zníži skutočný vypínací bod tepelného preťaženia na približne 83 % až 85 % jeho nominálneho menovitého prúdu. Aby tomu zabránili, inžinieri by mali buď integrovať pasívne chladiace žalúzie, alebo zvýšiť výkon ističa počas počiatočnej fázy návrhu systému.
