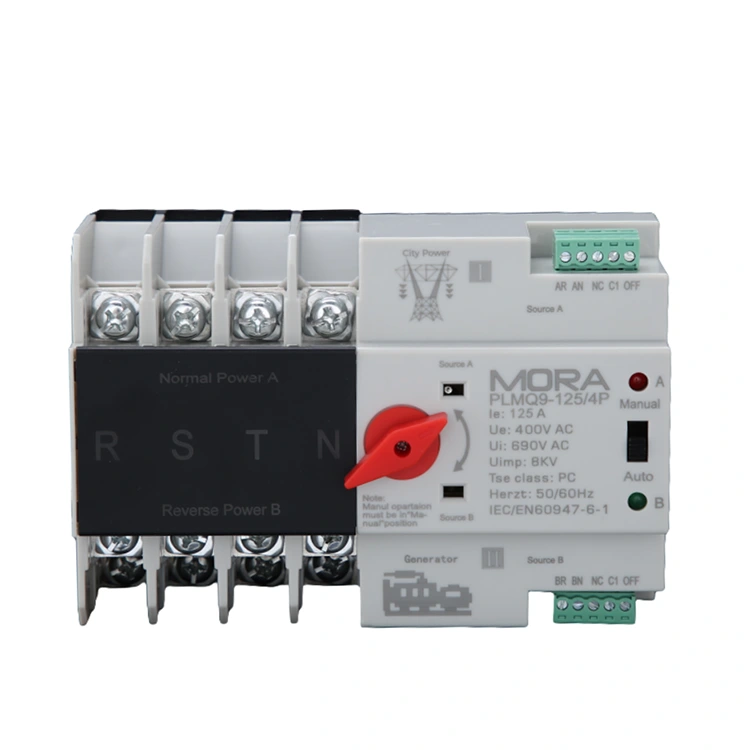

Automatický prepínač, aprepínačprodukt poskytovaný spoločnosťouPUGAO (Plannter Electric), automaticky prepína elektrické záťaže z primárneho na sekundárne napájanie počas výpadku prúdu, čo umožňuje kritickým zariadeniam a systémom pokračovať v prevádzke bez ľudského zásahu.
Prevádzkový princíp a proces
Keď prepínač zaznamená výpadok prúdu alebo výraznú odchýlku od normálnych parametrov, signalizuje spustenie záložného generátora. Keď záložný generátor dosiahne stabilné napätie a frekvenciu, prepínač prenesie záťaž na záložný zdroj energie. Keď sa obnoví hlavné napájanie, prepínač sa po prednastavenom oneskorení automaticky prepne späť na hlavné napájanie.
Kľúčové technické špecifikácie
1. Čas spínania: Toto je kritická metrika pre hodnotenie výkonu automatického prepínača.
Prepínanie na úrovni milisekúnd: Pre citlivé elektronické zariadenia (ako sú servery) sa vyžadujú extrémne vysoké rýchlosti prepínania (zvyčajne < 50 ms).
Štandardné prepínanie: Pre zariadenia, ako sú svetlá a ventilátory, je prijateľná o niečo nižšia rýchlosť spínania.
2. Menovitý prúd: Bežné hodnoty sa pohybujú od 16A až po niekoľko tisíc ampérov.
3. Počet Poliakov: Typicky dostupné v 2-pólovej (2P) a 4-pólovej (4P) konfigurácii.
4. Prevádzkové režimy:
Auto: Prepínanie je určené výlučne ovládačom na základe stavu napätia.
Manuálne: Počas údržby alebo za zvláštnych okolností je možné prepínanie manuálne vynútiť pomocou rukoväte.
Ako dlho zvyčajne trvá dokončenie automatického prepínača?
Skutočný čas spínania sa líši v závislosti od modelu spínača a pohybuje sa od 0,5 sekundy do 5 sekúnd. V porovnaní s pomalšími prepínačmi sú prepínače s vyššími rýchlosťami prepínania rozhodne vhodnejšie na použitie v kritických zariadeniach, ako sú dátové centrá a lekárske inštitúcie, kde je vysoká pravdepodobnosť poškodenia spôsobeného krátkymi prerušeniami, a preto sú potrebné vysoké rýchlosti odozvy.
Aplikácie produktov
Tento automatický prepínač je obzvlášť dôležitý v situáciách vyžadujúcich neprerušované napájanie. V každodennom živote a práci zabezpečuje nepretržité napájanie počas výpadkov prúdu, zabraňuje vypnutiu zariadení a chráni bežnú prevádzku spotrebičov a strojov.
Pre zdravotnícke zariadenia, ako je to, ktoré sme spomenuli, je mimoriadne dôležité používať automatické prepínače na udržanie napájania systémov na podporu života a potrebného lekárskeho vybavenia. Pokiaľ ide o komunikačné siete, môže tiež umožniť nepretržitú prevádzku dátových centier a základňových staníc bez ovplyvnenia bežných funkcií.
Bezpečnostné opatrenia pri používaní
1. Inštalácia
Prísny zákaz pripojenia duálnej elektrickej siete: Za žiadnych okolností nesmie byť primárny zdroj a záložný zdroj napájania pripojené k záťaži súčasne.
Pripomenutie PUGAO: Hoci naše produkty majú funkciu dvojitého mechanického a elektrického blokovania, počas zapojenia je stále potrebné prísne overovanie, aby sa zabezpečilo, že sled fáz zdroja A a zdroja B bude konzistentný.
Povinná inštalácia ochrany proti prúdu: Za prepínanie je primárne zodpovedný samotný automatický prepínač (ATS). Ističe *musia* byť inštalované oddelene na vstupných svorkách primárneho aj záložného zdroja energie. To zaisťuje, že ak dôjde ku skratu v niektorom z elektrických vedení, vedenie je chránené ako prvé.
Zaistite správne pripojenie neutrálneho vedenia: V jednofázovom systéme musia vodič pod napätím a nulový vodič správne zodpovedať.
V trojfázovom systéme musí byť neutrálny vodič pripojený k určenej svorke "N"; inak to môže viesť k posunu neutrálneho bodu, čo môže viesť k vyhoreniu zaradených jednofázových spotrebičov.
2. Uvedenie do prevádzky
Uprednostnite manuálny režim: Po úvodnej inštalácii najskôr prepnite zariadenie do manuálneho režimu. Pomocou ručnej rukoväte vyskúšajte, či je prepínanie medzi dvoma zdrojmi napájania plynulé; po potvrdení, že funguje správne, prepnite späť do automatického režimu.
Overte logiku automatického prenosu a obnovy:
Test 1: Simulujte výpadok prúdu a sledujte, či sa automatický prepínač automaticky prepne na záložný zdroj energie.
Test 2: Obnovte primárny zdroj energie a sledujte, či sa spínač plynulo prepne späť na primárny zdroj v rámci prednastaveného časového oneskorenia.
3. Prevádzka
Vyrovnajte výkonovú kapacitu: Uistite sa, že výstupný výkon záložného zdroja je dostatočný na podporu pripojenej záťaže. Ak je zaťaženie nadmerné, napätie generátora bude výrazne kolísať, čo spôsobí, že ATS bude často prepínať tam a späť medzi dvoma zdrojmi energie; tým sa rýchlo spália elektrické kontakty.
Ochrana proti vlhkosti a prachu: Vnútro tohto produktu obsahuje presné riadiace obvody a napájacie kontakty. Musí byť inštalovaný v suchej, dobre vetranej rozvodnej skrini; je prísne zakázané používať zariadenie exponovaným spôsobom v prostredí s vodnou hmlou alebo vysokou koncentráciou prachu.
Nastavte vhodné časové oneskorenia: Odporúča sa nastaviť špecifické oneskorenie spínania. To slúži na zabránenie prechodným javom nestability napätia, ktoré sa môžu vyskytnúť pri obnove rozvodnej siete, a tiež poskytuje dostatok času na zahriatie generátora a stabilizáciu jeho výstupného napätia.
4. Údržba
Štvrťročné testy prepínania: Aj keď nedošlo k výpadkom napájania dlhší čas, odporúča sa manuálne simulovať výpadok prúdu a cyklus spínania raz za štvrťrok. Tým sa zabráni stuhnutiu vnútorných mechanických prepojení v dôsledku dlhšej nečinnosti, čím sa zabezpečí, že zariadenie bude reagovať citlivo a spoľahlivo počas skutočnej núdzovej situácie.
Skontrolujte svorky vodičov: Keďže ATS nesie celkové prúdové zaťaženie, jeho káblové svorky sú veľmi náchylné na uvoľnenie v dôsledku tepelnej rozťažnosti a kontrakcie. Odporúča sa každoročne kontrolovať dotiahnutie skrutiek svoriek, aby sa predišlo nebezpečenstvu požiaru spôsobenému nadmerným prechodovým odporom.
Dodržujte kontaktnú podmienku: Ak počas prepínania počujete nezvyčajné, hlasné cvakanie alebo spozorujete nadmerné iskrenie, okamžite kontaktujte kvalifikovaného odborníka, aby skontroloval, či kontakty nevykazujú známky opotrebovania.
5. Varovania
Prísne zakázané: Manuálne prepínanie pri zaťažení: Keď mechanizmus automatického prepínania funguje normálne, vyhnite sa manuálnemu vynúteniu prenosu pri veľkom zaťažení; V opačnom prípade môže dôjsť k vzniku intenzívnych elektrických oblúkov, ktoré môžu spôsobiť zranenie osôb.
Uzemnenie generátora: Pri použití generátora ako záložného zdroja energie musíte zabezpečiť, aby bol systém generátora správne uzemnený v súlade s platnými normami.
