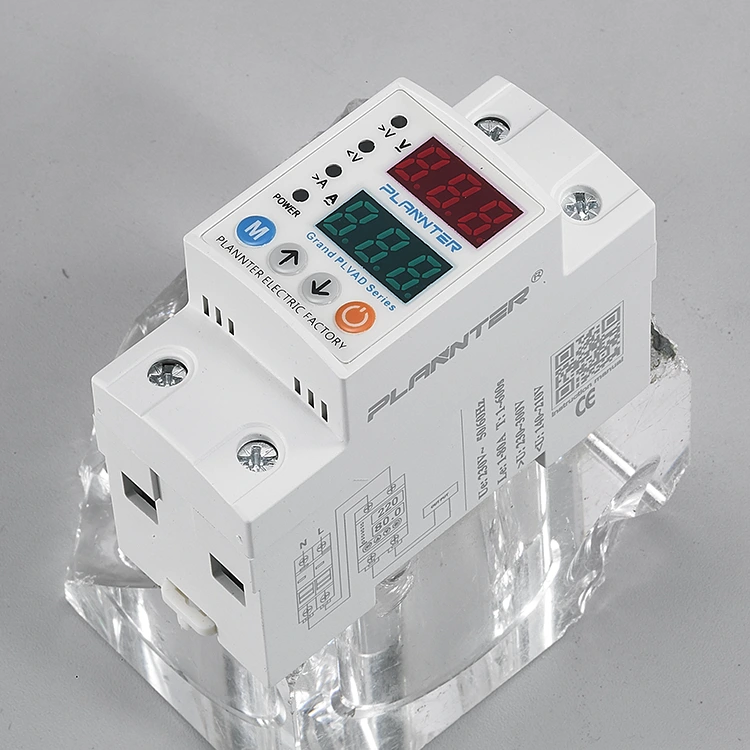

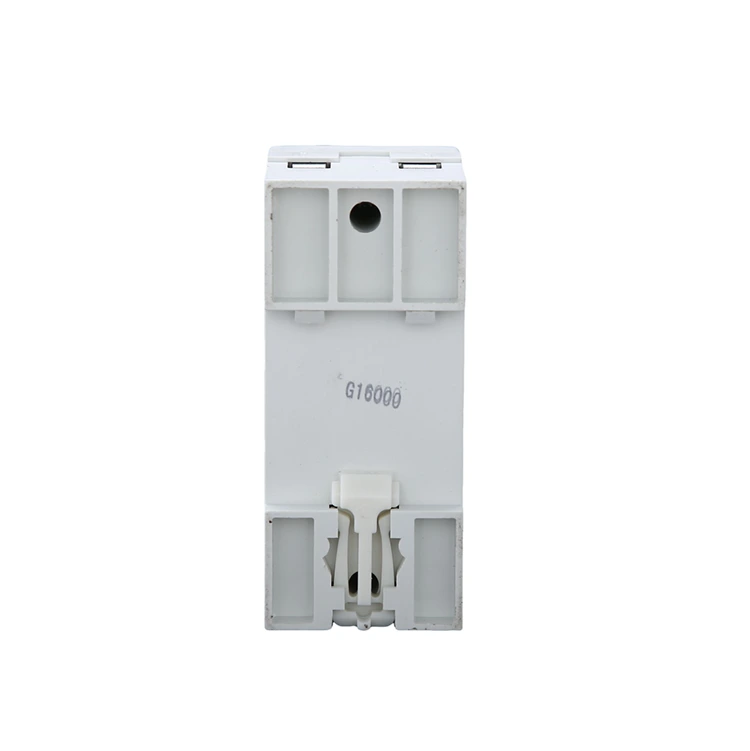

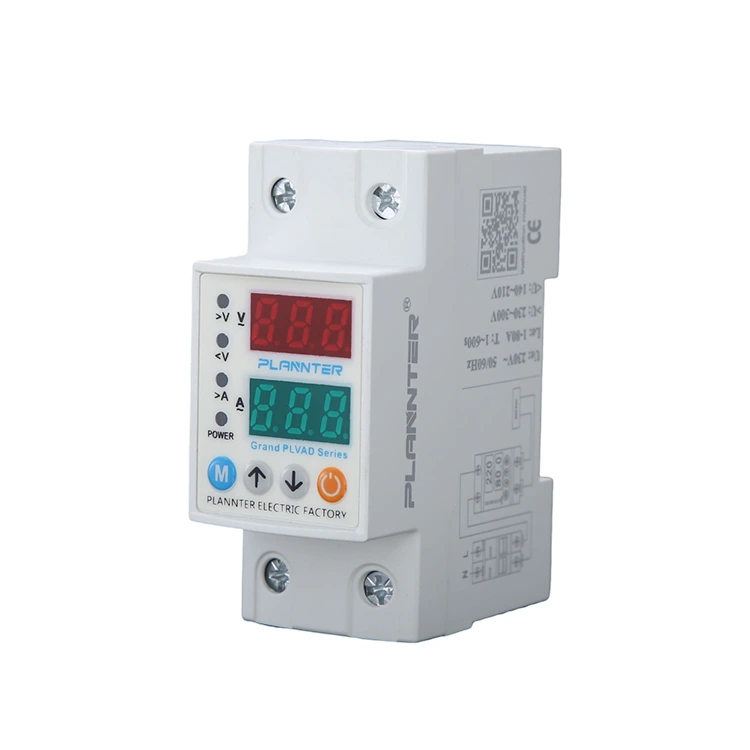

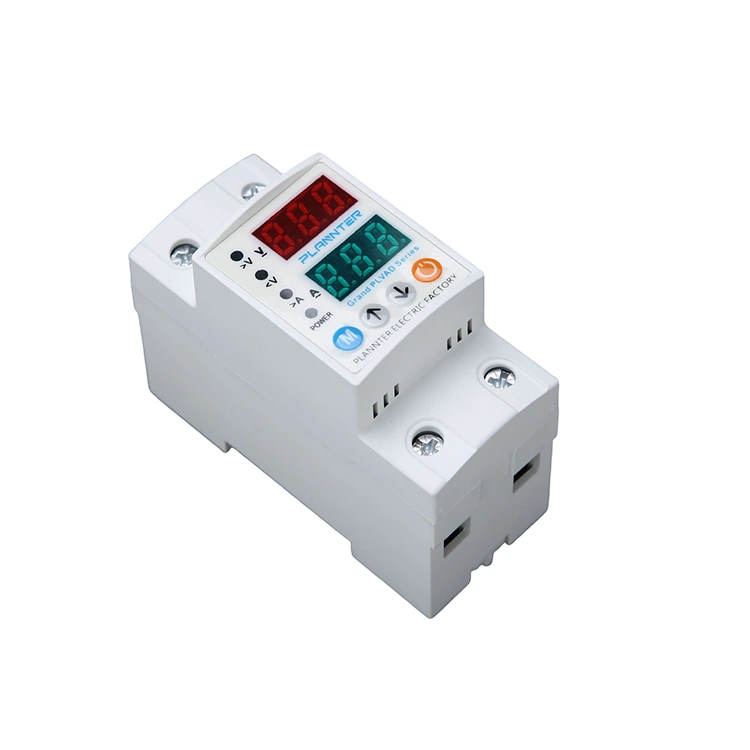

40A 63A Nad a pod chránič

Pugao 40A 63A Nad a pod chráničje špecializované elektrické bezpečnostné zariadenie určené na ochranu obvodov a pripojených spotrebičov pred nestabilitou napätia. Táto jednotka namontovaná na koľajnici, určená pre štandardné systémy 220VAC/230VAC (50/60Hz), nepretržite monitoruje sieťové napätie.

Automaticky odpojí napájanie, keď úrovne napätia prekročia bezpečné prahové hodnoty (prepätie) alebo príliš poklesnú (podpätie), čím zabraňuje poškodeniu motorov, dosiek plošných spojov a kabeláže. Vďaka robustnej konštrukcii schopnej prevádzky pri teplotách od -20 °C do +55 °C zaisťuje spoľahlivý výkon v rôznych prostrediach.

Princíp činnosti

Princíp činnosti 40A 63A Over and Under Protector je vlastne sledovanie údajov o napätí. Patrí sem napríklad detekcia a monitorovanie snímačov, riadiacich jednotiek, relé a iných stavov.

Senzor: Úroveň napätia je možné sledovať v reálnom čase. Ak napätie prekročí alebo klesne pod našu prednastavenú hranicu, senzor vyšle signál do riadiacej jednotky, čím nás vyzve k spusteniu procesu.

Riadiaca jednotka: môže prijímať signály zo snímača a určí, či je napätie abnormálne. Ak je napätie rozpoznané ako príliš vysoké alebo príliš nízke, riadiaca jednotka aktivuje ochranné opatrenia.

Relé: Na príkaz riadiacej jednotky relé rýchlo otvorí obvod, aby chránilo zariadenie pred poškodením a zabránilo požiaru.

Ochrana zariadenia

Citlivé stroje vyžadujú stabilné napájanie, aby správne fungovali. The40A 63A Nad a pod chráničje široko používaný na ochranu:

• Lekárske vybavenie:Zabezpečte, aby sa kritické diagnostické nástroje nepoškodili napájacími špičkami.
• Prístrojové vybavenie:Udržiavanie presnosti riadiacich systémov a snímačov, ktoré sa spoliehajú na konzistentné napätie.

Priemyselné/komerčné záťaže

Pre ťažšie aplikácie ponúka zariadenie vysoké menovité prúdy, aby zvládlo značné elektrické zaťaženie:

• Hodnotenie 40A:Vhodné pre štandardné komerčné osvetľovacie okruhy a menšie kancelárske zariadenia.
• Hodnotenie 63A:Ideálne pre priemyselné rozvodné dosky, vysokovýkonné motory a hlavné napájacie zdroje, kde sa vyžaduje vyššia prúdová kapacita.

Typ a mechanizmus ochrany

The40A 63A Nad a pod chráničvyužíva inteligentný riadiaci systém zahŕňajúci senzory a relé na riadenie bezpečnosti napájania:

• Ochrana proti prepätiu:Detekuje náhle zvýšenie napätia (napr. odpojenie neutrálneho vedenia) a preruší napájanie, aby sa zabránilo nebezpečenstvu požiaru a starnutiu izolácie.
• Ochrana proti podpätiu:Identifikuje poklesy napätia, ktoré môžu spôsobiť prehriatie a zastavenie motora, odpojí záťaž, aby sa zabránilo vyhoreniu.
• Automatické obnovenie:Akonáhle sa napätie vráti do stabilného rozsahu, jednotka môže automaticky znovu uzavrieť okruh, čím sa zníži potreba manuálneho zásahu a zabezpečí sa nepretržitá prevádzka.

Výhody

Monitorovanie napätia v reálnom čase a rýchle odpojenie: 40A 63A Over and Under Protector bude nepretržite monitorovať sieťové napätie každý deň, akonáhle je napätie detekované nad nastaveným prahom, ako je prepätie alebo podpätie, chránič preruší napájanie, čím zabráni trvalému poškodeniu elektrických spotrebičov v dôsledku vysokého alebo nízkeho napätia.

Predĺžte životnosť elektrických spotrebičov: Ak je dlhodobo stabilné napätie prostredia, zníži sa elektronické súčiastky v dôsledku napäťových rázov spôsobených poškodením a starnutím, môže sa stabilizovať napájanie a znížiť kolísanie, čím sa predĺži celková životnosť zariadenia.

Chráňte zariadenia: ako sú počítače, lekárske vybavenie, prístrojové a riadiace systémy vyžadujú presnosť vysokého napätia. Ak sa zistí abnormálne napätie, preruší sa napájanie, aby sa zabránilo strate údajov zariadenia.

Vysoká bezpečnosť a ochrana: keď náhle zvýšenie napätia môže viesť k prehriatiu drôtu, skratu alebo požiaru, 40A 63A Over and Under Protector včas preruší napájanie v momente prepätia, zníži riziko elektrického požiaru a zlepší bezpečnosť elektriny.

FAQ

Ako upravím limity napätia?

Jednotka má nastaviteľné nastavenia, ktoré vám umožňujú kalibrovať prahové hodnoty prepätia a podpätia tak, aby zodpovedali špecifickým požiadavkám vašich pripojených zariadení.

Čo je funkcia „automatického obnovenia“?

Po odstránení chyby a návrate napätia do bezpečného rozsahu môže 40A 63A ochrana proti prepätiu a pod prúdom automaticky obnoviť napájanie, čím sa zníži potreba ručných resetov a zabezpečí sa kontinuita.

Aký je rozdiel medzi 40A a 63A?

Vzťahuje sa na kapacitu menovitého prúdu. 63A model zvládne vyššiu elektrickú záťaž (viac spotrebičov) ako 40A model. Vyberte si na základe celkového pripojeného zaťaženia.

Chráni to pred prepätím blesku?

Toto zariadenie je určené na ochranu pred prepätím/podpätím. Pre komplexnú bezpečnosť pred priamym úderom blesku sa odporúča používať tento chránič v spojení so špeciálnym zariadením na ochranu proti prepätiu (SPD).

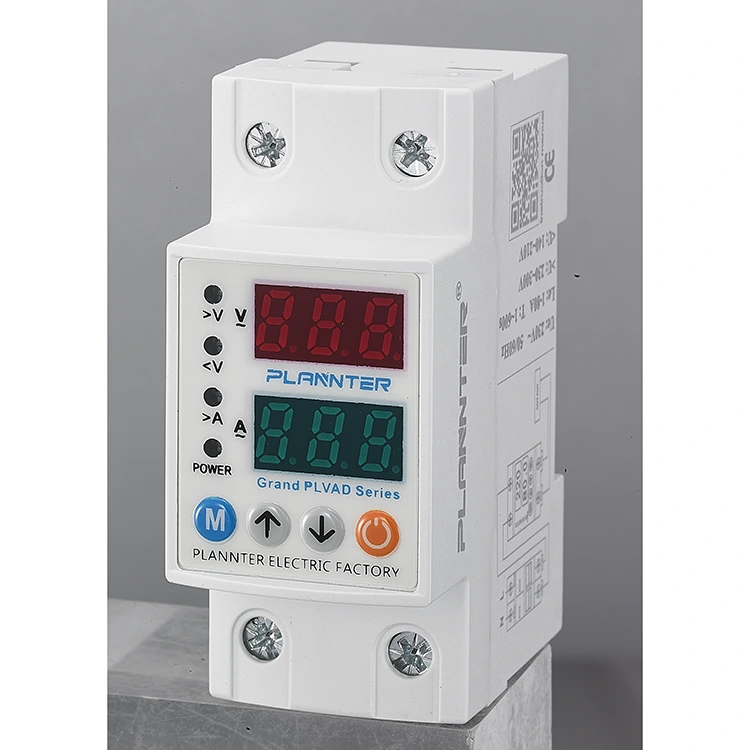

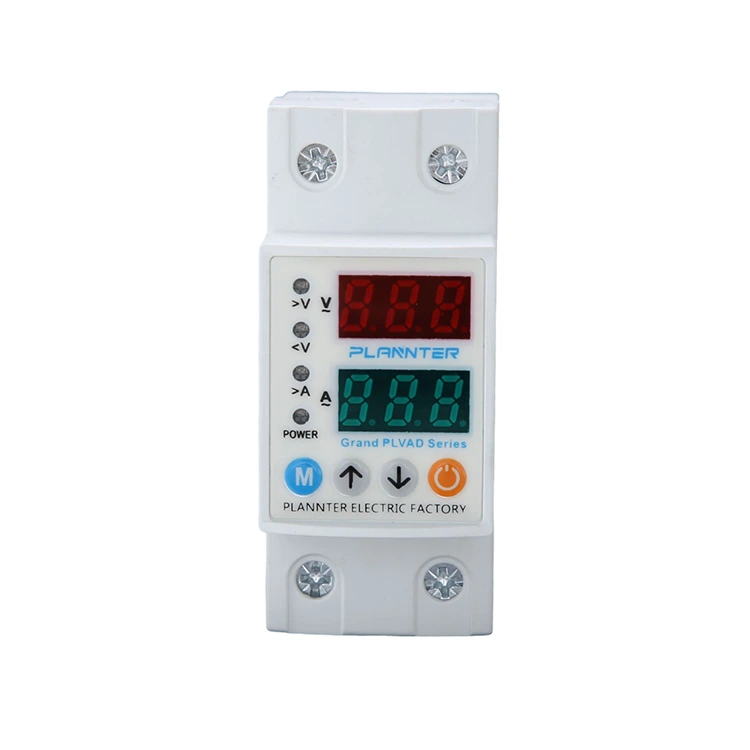

Displej a tlačidlá

1 - Tlačidlo SET: Toto tlačidlo sa používa na uloženie po nastavení/zmene hodnôt nadprúdu a nastavenia vysokého/nízkeho napätia a chyby

čakacia doba.

2 - Tlačidlo HORE: Zvýšte požadovanú hodnotu.

3 - Tlačidlo nadol: Znížte požadovanú hodnotu.

4 - Tlačidlo manuálneho zapnutia/vypnutia: Používa sa na manuálne zapnutie alebo vypnutie výstupu zariadenia. Keď je výstup vypnutý, na obrazovke sa zobrazí „OFF“ a zariadenie nebude schopné vykonať automatický reset. Opätovným stlačením tlačidla zariadenie znova aktivujete a obnovíte normálnu prevádzku (za predpokladu, že sa nevyskytla žiadna porucha).

5 - Aktuálne zobrazenie

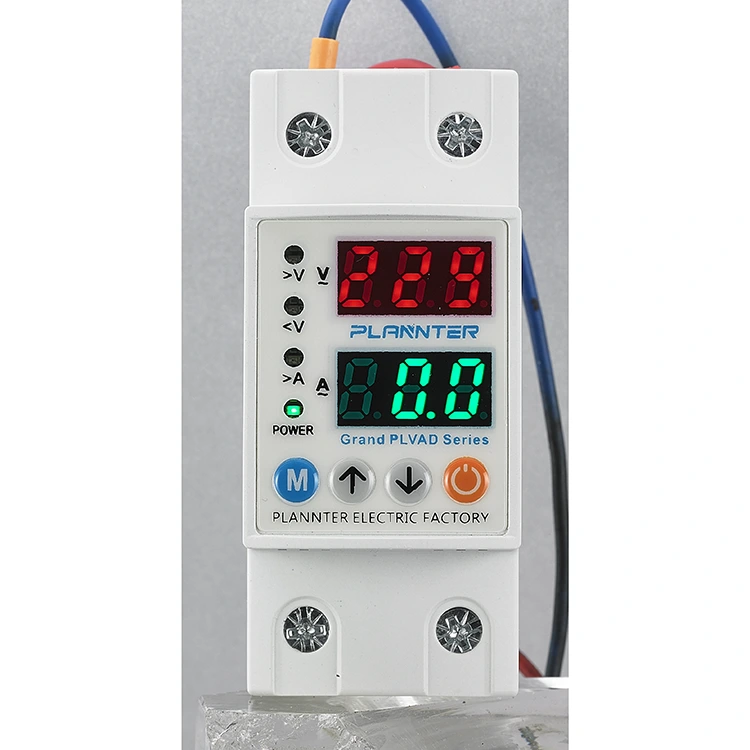

1. skupina displejov: Pri normálnej prevádzke tento displej zobrazuje hodnotu vstupného (sieťového) napätia. Obrazovka zostane svietiť, keď nie je prítomná žiadna porucha, a bude blikať, ak sa vyskytne chyba vysokého alebo nízkeho napätia. Počas programovania sa na displeji zobrazujú príslušné nastavované hodnoty parametrov, ako je nadprúd, prahové hodnoty vysokého/nízkeho napätia, oneskorenie poruchy a časy oneskorenia resetovania.

6 - Displej napätia

2. skupina displejov: Počas normálnej prevádzky táto časť zobrazuje aktuálnu hodnotu. Keď systém funguje normálne, obrazovka zostane svietiť a v prípade poruchy nadprúdu bliká. Počas procesu programovania zobrazuje číselnú hodnotu príslušného parametra programu.

7 - LED indikátory:

A>: Svieti, keď sa zistí nadprúdová chyba.

V>: Svieti, keď dôjde k poruche vysokého napätia.

V<: Svieti, keď dôjde k poruche nízkeho napätia.

Out: Rozsvieti sa, keď zariadenie spustí výstup.

Schéma pripojenia

Nulový a fázové vodiče zo siete by mali byť pripojené ku svorkám „N“ a „L“ označeným ako „Input“ na zariadení.

Nulový a fázové vodiče zariadenia, ktoré má byť chránené pred prepätím alebo podpätím, by mali byť pripojené ku svorkám „N“ a „L“ v časti „Výstup“ zariadenia.

Rozmery
