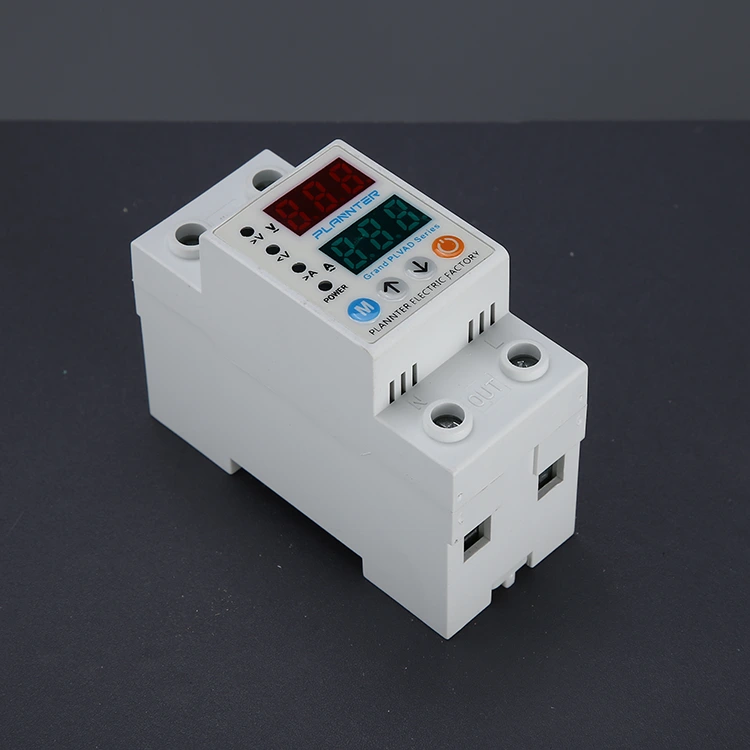

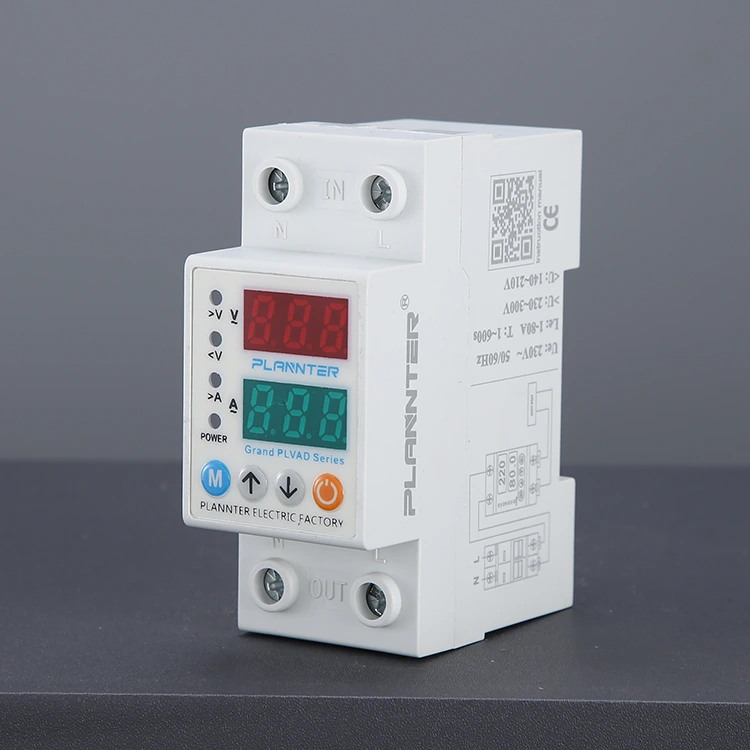

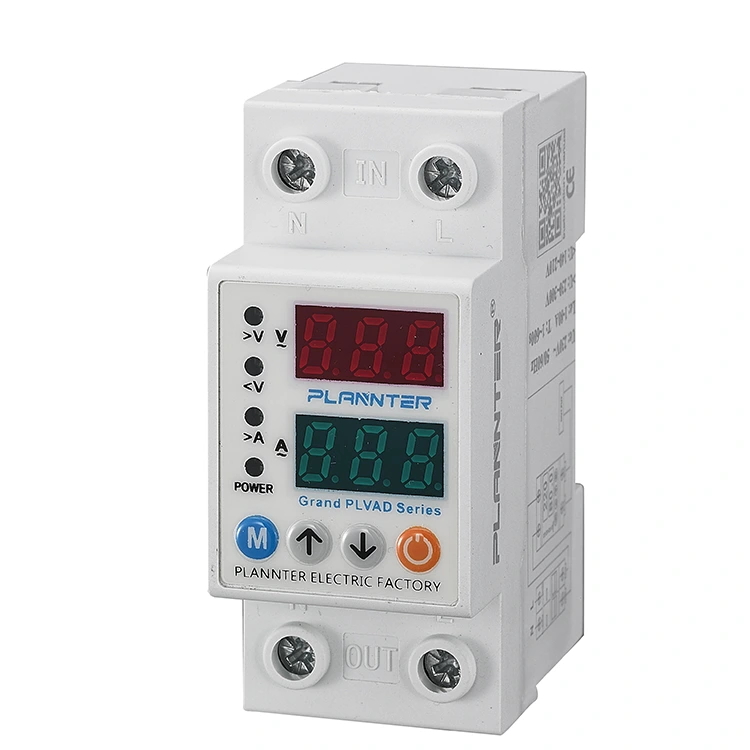

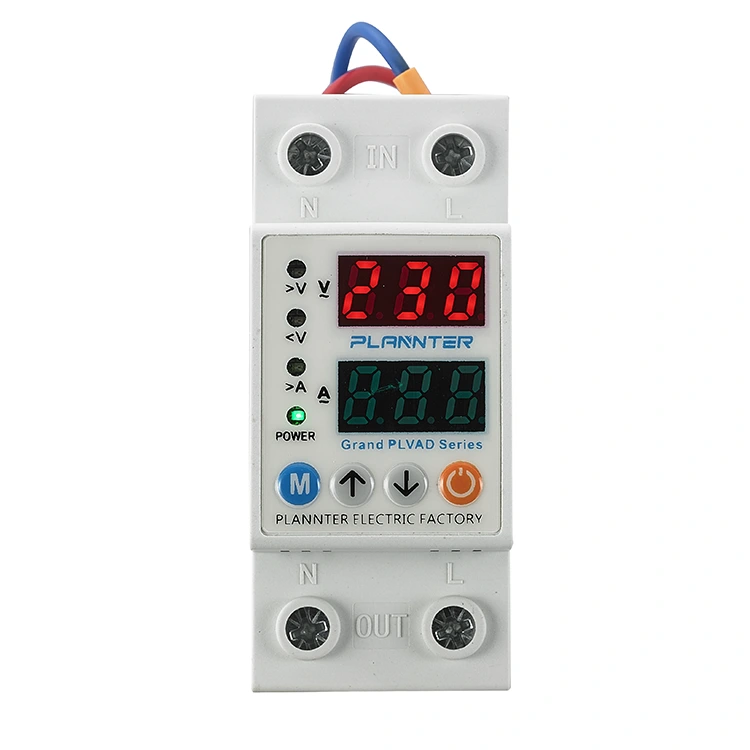

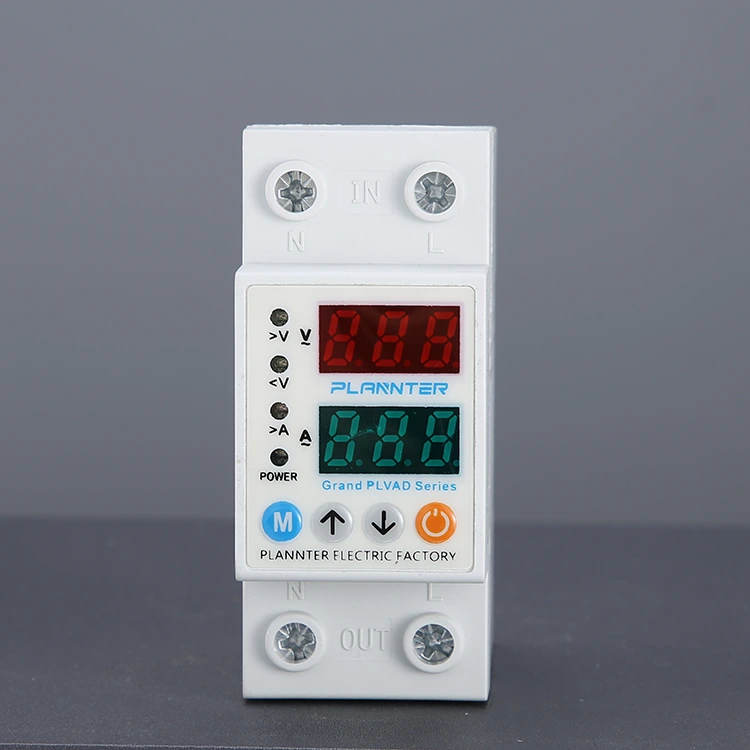

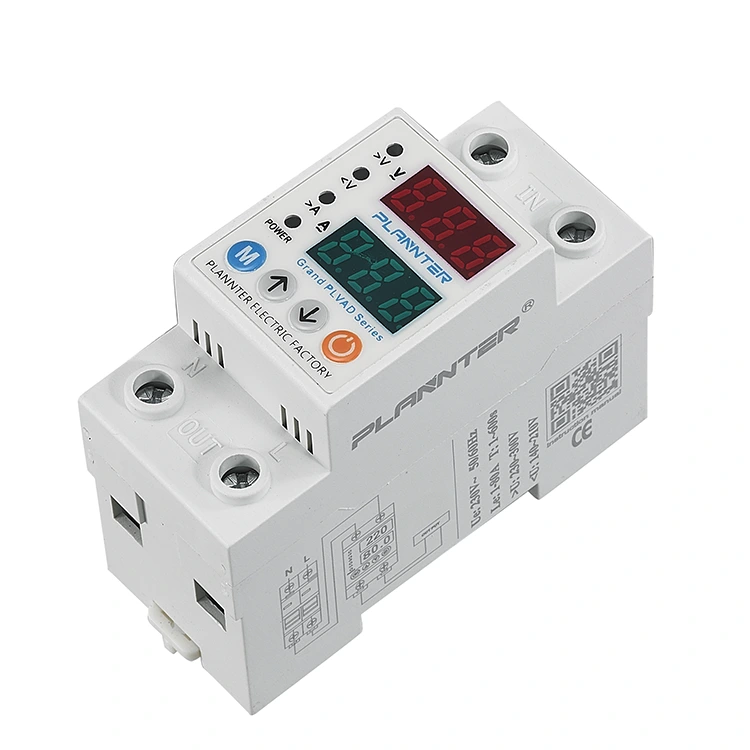

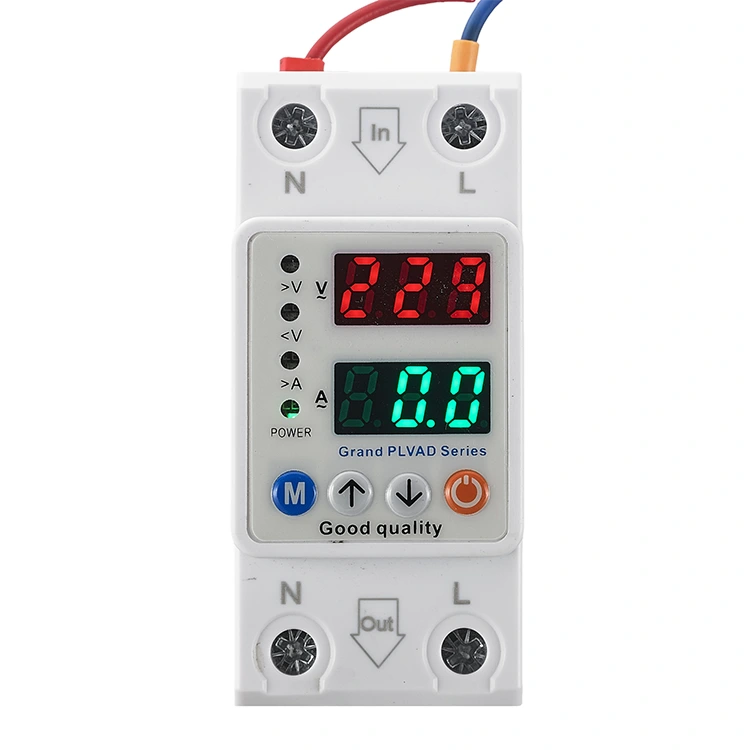

Duálny displej napäťový chránič

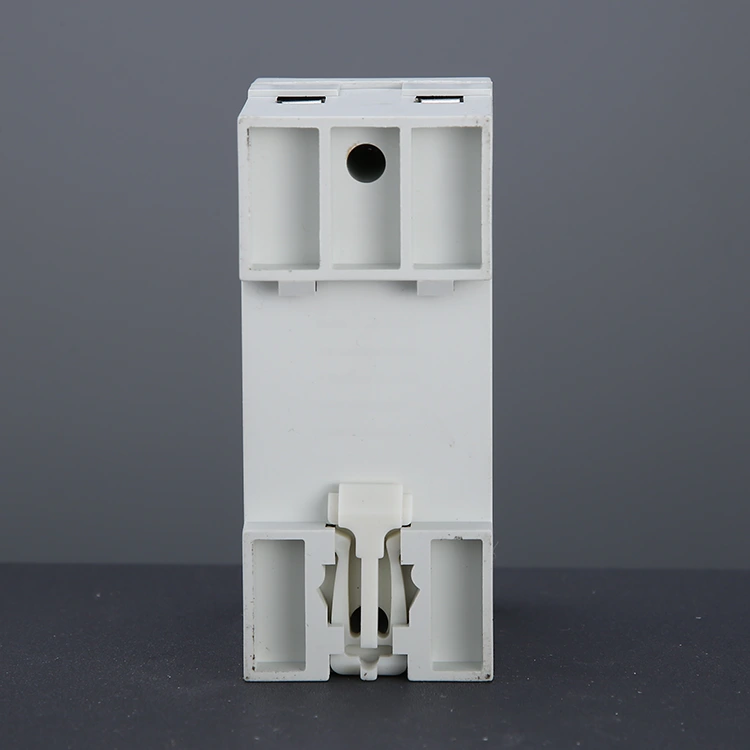

Nastaviteľné napätie chráni elektrické systémy pred prepätím, podpätím, nadprúdom a podprúdom pre rôzne systémy, ako sú solárne inštalácie, aby sa zabránilo poškodeniu zariadenia. Poskytuje monitorovací a ochranný systém v reálnom čase pre priemyselné, komerčné a rezidenčné aplikácie. Tento PUGAO (Plannter Electric) Dual Display Voltage Protector obsahuje duálne LED obrazovky, ktoré poskytujú okamžitý pohľad na vstupné napätie a záťažový prúd. Šetrí miesto vďaka montáži na DIN lištu a ľahko sa nastavuje pomocou tlačidiel nastavenia/nahor/nadol/manuálne zapnutie/vypnutie.

Vlastnosti

Regulovaná ochrana napätia/prúdu: Môžeme nastaviť prispôsobiteľné prepätie napr. >230V a nadprúd až do 63A prahové hodnoty na monitorovanie a ochranu elektrického systému pred poškodením v dôsledku kolísania napájania.

Duálny displej v reálnom čase: Tento Dual Display Voltage Protector obsahuje digitálnu LED obrazovku, ktorá monitoruje napätie 220V/230V aj hodnoty prúdu.

Alarmy s viacerými indikátormi: Červené a zelené LED jasne indikujú stav napájania, stavy prepätia/nadprúdu a podpätia/podprúdu, poskytujú monitorovanie v reálnom čase a spoľahlivú ochranu systému pre priemyselné, komerčné a rezidenčné aplikácie.

Aké sú funkcie napäťovej ochrany s dvojitým displejom?

Zatiaľ čo ističe primárne poskytujú ochranu proti skratom a preťaženiu – bez ohľadu na úrovne napätia – ak potrebujete špecializované vybavenie na riešenie špecifických problémov súvisiacich s napätím, je ideálnou voľbou Dual Display Voltage Protector od PUGAO.

1. Ochrana proti prepätiu

Keď náhle dôjde k prudkému nárastu napätia – napríklad ak prerušený neutrálny vodič spôsobí zvýšenie napätia na 380 V – zariadenie okamžite preruší napájanie v momente, keď napätie prekročí prednastavenú hranicu, čím zabráni poškodeniu alebo vyhoreniu elektrických spotrebičov.

2. Ochrana proti podpätiu

Keď napätie klesne príliš nízko – napríklad klesne pod 170 V počas obdobia špičkovej spotreby elektriny – zariadenie automaticky odpojí napájanie. Tým sa zabráni prehriatiu a vyhoreniu spotrebičov poháňaných motorom v dôsledku prevádzky pod nedostatočným napätím.

3. Nadprúdová ochrana

Produkty PUGAO sú pokročilé a vysoko spoľahlivé, s integrovanými funkciami monitorovania prúdu. Ak prúd prekročí prednastavenú hranicu, zariadenie sa vypne, aby zabezpečilo ochranu.

4. Automatické obnovenie

Akonáhle sa napätie vráti na normálnu úroveň, napäťová ochrana po krátkom oneskorení automaticky obnoví napájanie a nevyžaduje žiadny manuálny zásah.

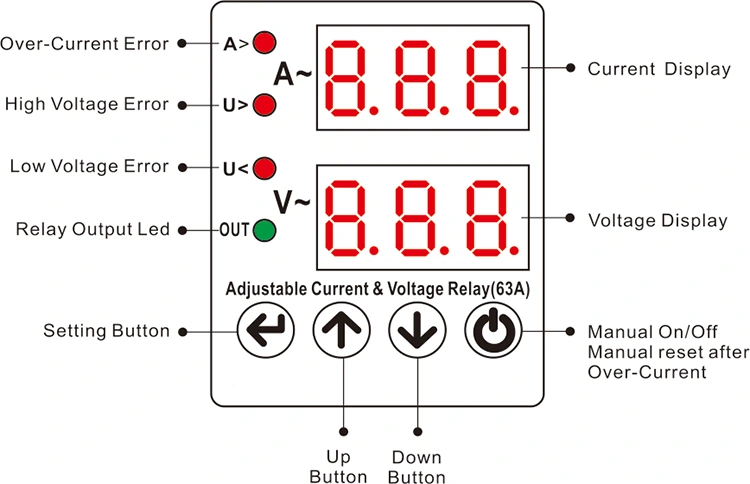

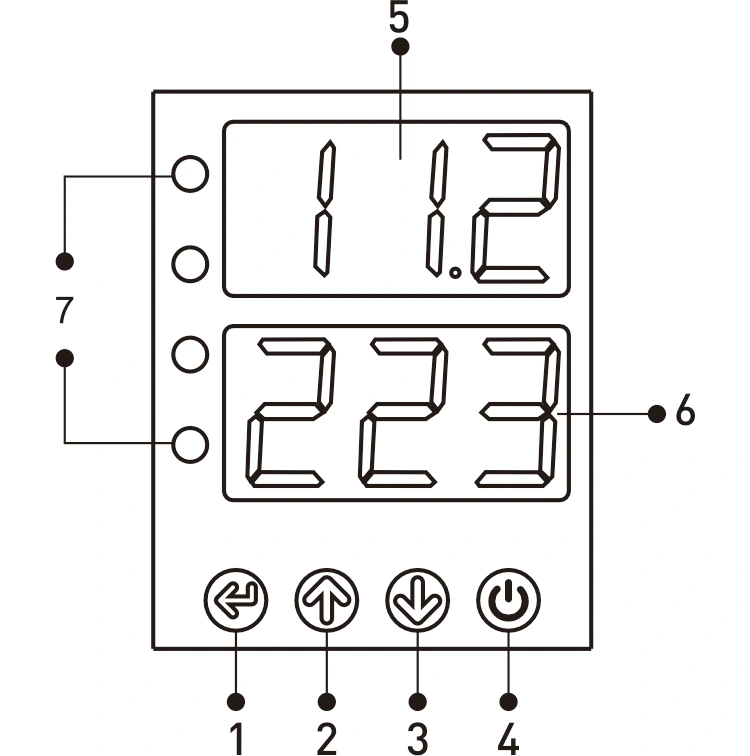

Displej a tlačidlá

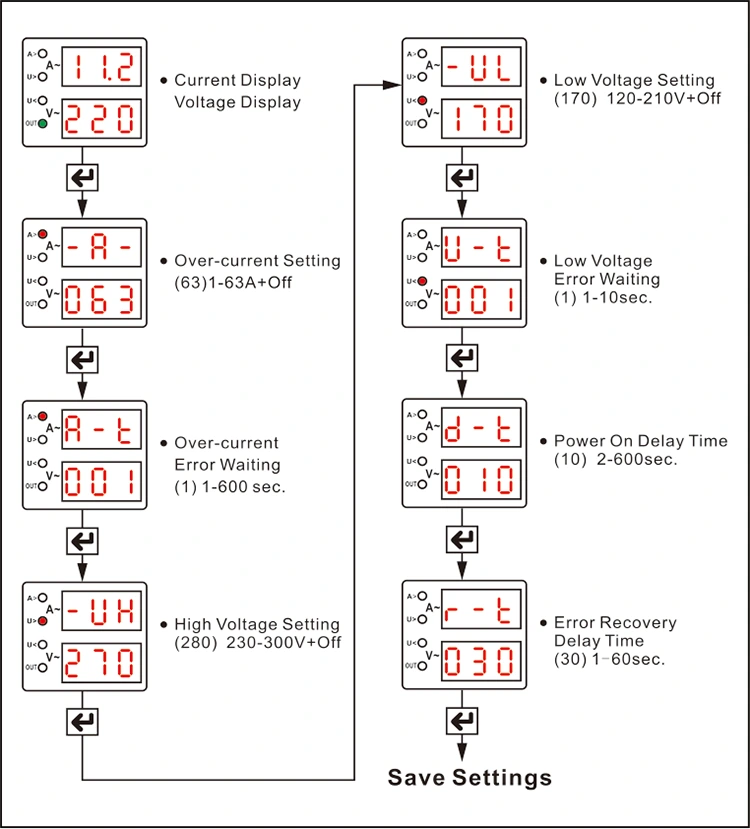

1 - tlačidlo SET: na nastavenie alebo zmenu hodnoty nadprúdu, hodnôt nastavenia vysokého/nízkeho napätia, chýb atď. v nastavení.

2 - tlačidlo HORE: Zvyšuje požadovanú hodnotu.

3 - Tlačidlo nadol: zníži požadovanú hodnotu.

4 - Tlačidlo manuálneho zapnutia/vypnutia: Používa sa na vypnutie výstupu zariadenia. V tomto stave sa na obrazovke zobrazí „vypnuté“ a zariadenie sa samo neresetuje. Ak zariadenie nie je chybné, opätovným stlačením tohto tlačidla sa zariadenie zapne a znova použije.

5 - AKTUÁLNY DISPLEJ

Prvá skupina displejov: počas normálnej prevádzky sa tu zobrazuje vstupné napätie; počas bezporuchových podmienok obrazovka vždy svieti; pri poruchách v dôsledku vysokého alebo nízkeho napätia displej bliká. Počas programovania sa na displeji zobrazujú hodnoty príslušného programu ako nadprúd, vysoké napätie/nízke napätie, čakanie na poruchu, čakanie na reset nastavené hodnoty.

6 - Displej napätia

Druhá skupina displeja: Počas normálnej prevádzky zobrazuje aktuálnu hodnotu; v bezporuchovom stave zostane obrazovka svietiť; pri poruche nadprúdu obrazovka bliká. Počas programovania sa zobrazuje príslušná hodnota programu.

7 - LED diódy:

A>: Svieti počas nadprúdovej poruchy.

V>: Svieti pri poruche vysokého napätia.

V<: Svieti pri poruche nízkeho napätia.

OUT: Svieti, keď je zariadenie na výstupe.

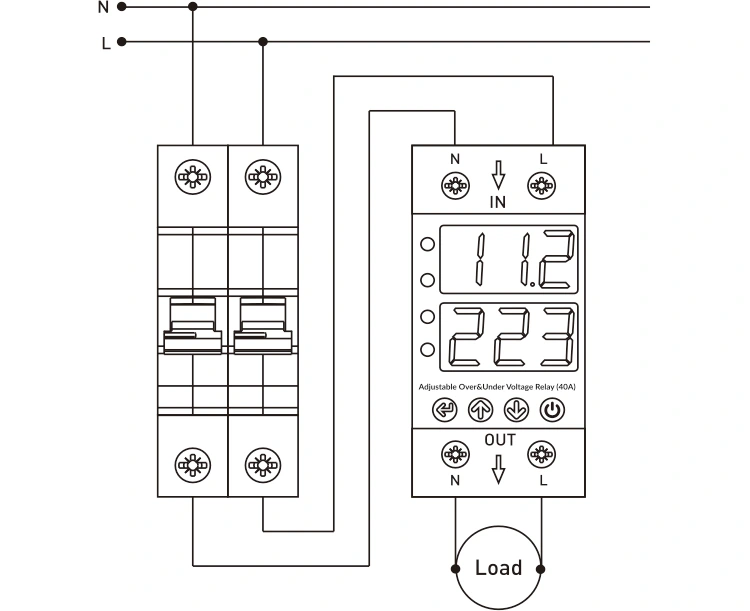

Schéma pripojenia

Nulový a fázové vodiče z napájacieho zdroja musia byť pripojené k svorkám "N" a "L" v časti "Vstup" zariadenia.

Pre zariadenia vyžadujúce prepäťovú a podpäťovú ochranu by mal byť nulový a fázový vodič pripojený zo svoriek "N" a "L" v časti "Výstup" zariadenia.

Aplikačné scenáre

FAQ

Otázka: Môžem sám manuálne upraviť limity vypnutia napätia?

A: Áno. Toto je jedna zo základných výhod produktov PUGAO. Pomocou tlačidiel úprav na ovládacom paneli môžete manuálne upraviť nasledujúce parametre:

Prahová ochrana proti prepätiu

Prahová ochrana proti podpätiu

Prahová hodnota nadprúdovej ochrany

Čas oneskorenia zotavenia

Konkrétne kroky konfigurácie nájdete v návode na obsluhu dodanom s produktom.

Otázka: Prečo sa obrazovka rozsvieti ihneď po pripojení napájacieho zdroja, ale prúd nie je dodávaný do záťaže okamžite?

Odpoveď: Skontrolujte obrazovku, či neblikajú nejaké čísla alebo či neprebieha odpočítavanie. To znamená, že funkcia oneskoreného spustenia ochrany je aktívna.

Účel: Zabrániť poškodeniu elektrických spotrebičov náhlymi prúdovými nárazmi, ktoré sa môžu vyskytnúť bezprostredne po údržbe alebo obnove elektrickej siete.

Odporúčanie: Ak chcete, aby sa napájanie dodávalo okamžite po pripojení, môžete nastaviť čas oneskorenia obnovy na minimálnu hodnotu; z dôvodu bezpečnosti spotrebiča však odporúčame dodržať určitú dobu oneskorenia.
