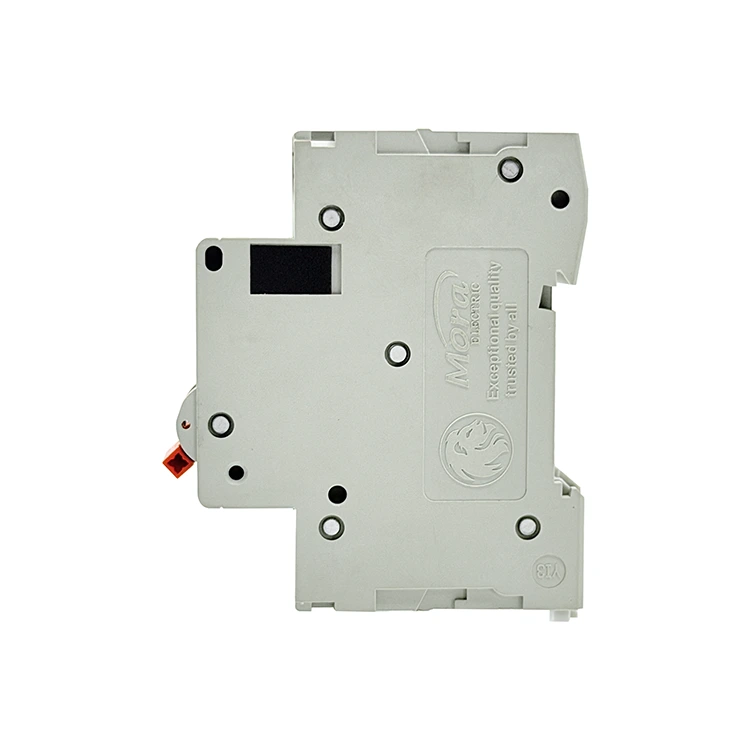

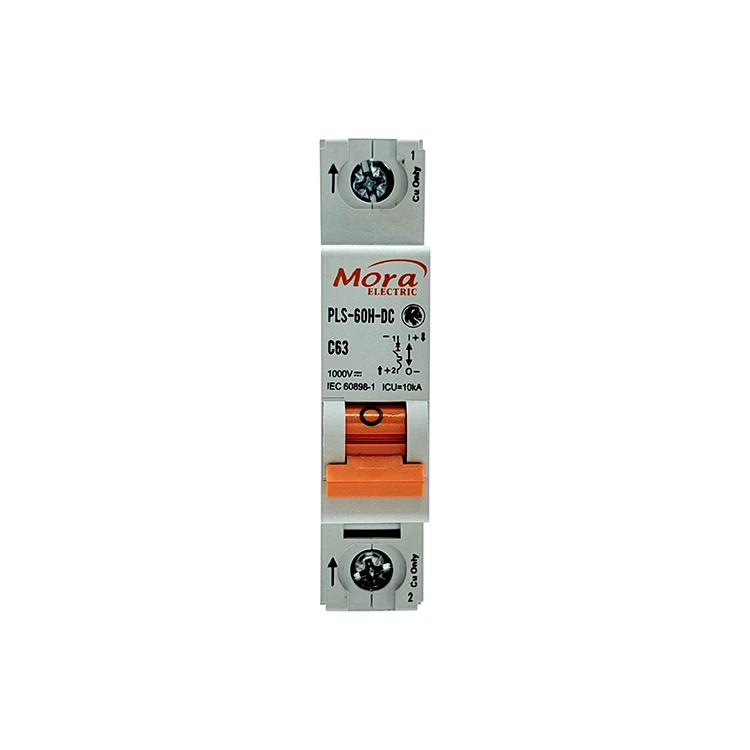

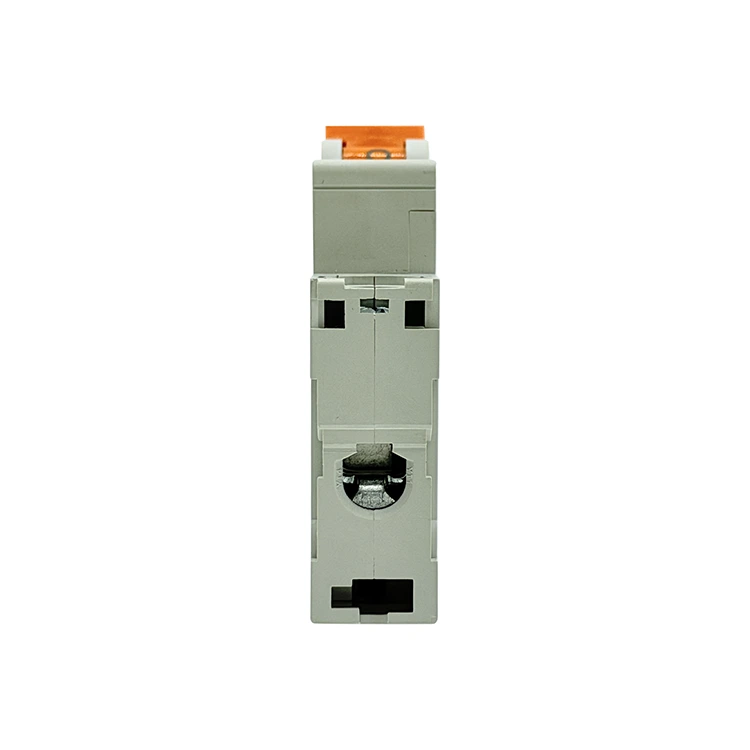

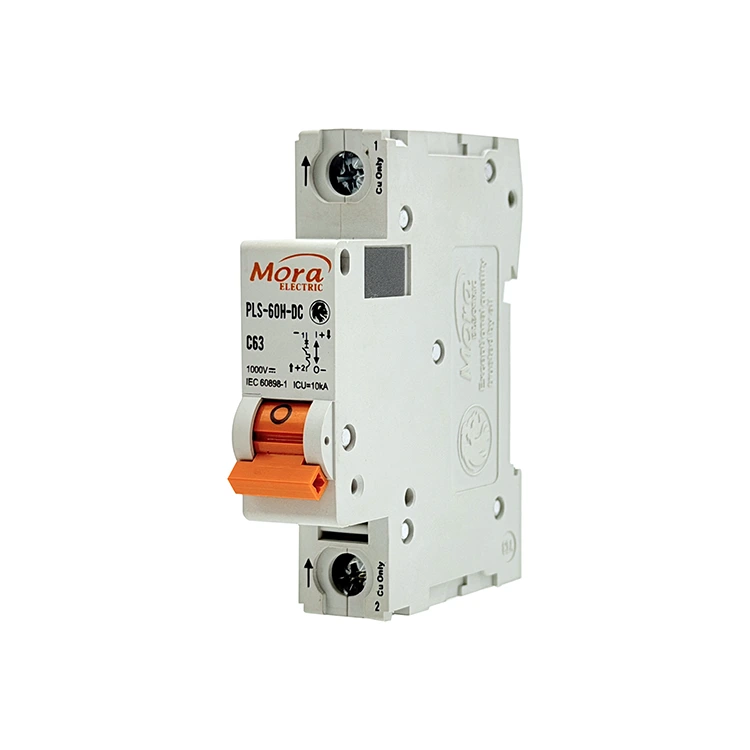

C65 1pólový jednosmerný istič

PUGAO (značka: Mora) pôsobí ako špecializovaná továreň C65 1 Pole DC Circuit Breaker v Číne, ktorá dodáva vysokovýkonné jednopólové spínače navrhnuté špeciálne pre DC aplikácie; náš tepelno-magnetický istič 1P je vybavený systémom zhášania oblúka s permanentným magnetom, ktorý eliminuje horenie kontaktov v solárnych reťazcoch a telekomunikačných sieťach.

Technická definícia a praktické aplikácie

Jednopólový istič jednosmerného prúdu C65 je mechanický spínač určený na ochranu jednofázových jednosmerných elektrických slučiek. Na rozdiel od vedení striedavého prúdu (AC) nemá slučka jednosmerného prúdu prirodzený bod prechodu nulou. Keď sa kontakty otvoria pri zaťažení, výsledný elektrický oblúk je nepretržitý a vysoko stabilný.

Náš jednopólový istič izoluje kladnú koľajnicu jednosmerného obvodu pomocou cielenej mechanickej sily a magnetického zrýchlenia na prerušenie porúch skôr, ako spôsobia tepelné poškodenie celého systému.

Solárne fotovoltaické systémy

V rezidenčných a komerčných solárnych poliach jednotlivé reťazce panelov vydávajú nepretržité jednosmerné napätie. Tento istič je inštalovaný v zlučovacích boxoch na výstupnej vrstve (v rozsahu od 12V do 250V DC). Izoluje jednotlivé reťazce, čím zabraňuje šíreniu porúch spätného prúdu alebo skratov v elektroinštalácii cez solárne pole.

Telekomunikačné dátové centrá a systémy UPS

Moderný komunikačný hardvér beží na 48V až 110V DC záložných batériových systémoch. Jednopólový jednosmerný istič C65 poskytuje cielenú ochranu pre jednotlivé stojany zariadení, pričom izoluje lokalizované poruchy komponentov bez prerušenia napájania susedných sieťových systémov.

Priemyselná automatizácia

Lokalizované priemyselné jednosmerné riadiace slučky, systémy manipulácie s materiálom a interné obvody na správu batérií elektrických vozidiel používajú jednopólové ističe na vytvorenie oddelených, bezpečne izolovaných energetických zón medzi nabíjacími modulmi a primárnym úložiskom batérií.

Technické špecifikácie

Nasledujúca matica uvádza štandardizované prevádzkové limity a materiálové zloženie overené na našich testovacích pracoviskách kontroly kvality:

Hlavné technické výhody

1. 5-milisekundové uhasenie magnetického oblúka

Oblúky s jednosmerným prúdom môžu zničiť medené kontakty v priebehu zlomku sekundy, ak nie sú začiarknuté. Aby sme to vyriešili, náš 1-pólový istič jednosmerného prúdu C65 obsahuje dva vnútorné permanentné magnety. Keď dôjde k poruche a kontakty sa oddelia, magnetické pole vytlačí oblúk preč od kontaktných plôch a vtlačí ho do 9-doskovej oceľovej chladiacej mriežky. Mriežka sa rozdelí, ochladí a zhasne oblúk do 5 milisekúnd, čím sa minimalizuje opotrebovanie kontaktných plôch.

2. Vysoko presné bimetalické ovládanie preťaženia

Nepretržité preťaženie postupne zhoršuje izoláciu drôtu a vytvára vážne nebezpečenstvo požiaru. PUGAO (Mora) používa kalibrované bimetalové pásy pozostávajúce z dvoch spojených kovov s rôznymi rýchlosťami tepelnej rozťažnosti. Nepretržitý nadprúd ohrieva pásik, čo spôsobuje jeho predvídateľné ohýbanie a spúšťanie vypínacej páky. Toto mechanické nastavenie zabraňuje falošným výpadkom spôsobeným krátkymi štartovacími špičkami a zároveň zaisťuje spoľahlivú izoláciu počas skutočného preťaženia.

3. Automatizované bodové zváranie

Ručná vnútorná montáž môže viesť k premenlivým odporom pripojenia a nekonzistentným bodom vypnutia. Naše výrobné zariadenie využíva automatizovanú montážnu linku vybavenú automatickými bodovými zváracími jednotkami. Upevnením vnútorných medených bočníkov a vypínacích mechanizmov do presných polôh zaisťujeme rovnomerný vnútorný odpor vo všetkých výrobných sériách, čím zabraňujeme lokálnemu prehrievaniu vo vnútri rozvodných skríň.

Inštalácia v teréne

1. Izolujte zdroj napájania:Bezpečnostné nastavenie. Otvorte hlavný odpájač solárneho systému alebo poistkový blok izolácie batérie proti prúdu. Pred montážou hardvéru ističa jednosmerného prúdu C65 skontrolujte, či je na vstupnej linke 0 V, použite kalibrovaný digitálny multimeter.

2. Zaistite na DIN lištu:Montáž krytu. Zaklapnite základňu ističa na štandardnú 35 mm lištu DIN. Zabezpečte, aby horná aj spodná pružinová príchytka pevne zapadla na svoje miesto a zabránila tak pohybu pri ovládaní prepínacej rukoväte.

3. Zarovnajte indikátory polarity:Kritický krok. DC ističe sú smerové. Nájdite indikátory (+) a (-) vyrazené vedľa portov terminálu. Kladný prívodný vodič musí vstúpiť do určenej kladnej vstupnej svorky. Obrátenie tohto zapojenia zabraňuje vnútorným magnetom vtiahnuť elektrický oblúk do chladiacej mriežky.

4. Svorky momentového vodiča:Záverečné overenie. Odizolované medené vodiče vložte čisto do svoriek tunela. Pomocou kalibrovaného momentového skrutkovača utiahnite skrutky svoriek na 2,0–2,5 Nm. Uvoľnené spojenia spôsobujú lokálne zahrievanie a predčasné tepelné vypnutie.

Často kladené otázky o technike a inžinierstve

Prečo nemôže byť tento jednopólový DC istič použitý v štandardnom AC rozvode?

Vnútorný systém potlačenia oblúka sa spolieha na smerové permanentné magnety. V AC systéme prúd plynule mení smer 50 alebo 60-krát za sekundu. Tento striedavý prúd tlačí oblúk smerom von k plastovému puzdru a nie dovnútra do oceľovej chladiacej mriežky, čo spôsobuje katastrofálne zlyhanie plášťa.

Čo spôsobuje deformáciu alebo roztavenie DC ističa, ak sa počas inštalácie v teréne náhodne obráti polarita vodičov?

Keď je polarita obrátená, vnútorné magnetické pole odpudzuje elektrický oblúk preč od chladiacej mriežky a drží ho priamo nad kontaktmi zo zliatiny striebra. Zachytený oblúk generuje lokálne teploty presahujúce 1 000 °C, pričom namiesto bezpečného uhasenia roztaví vnútorné mechanizmy a plášť polyméru PA66.

Ako mení okolitá prevádzková teplota v uzavretej zlučovacej skrini prah tepelného vypnutia?

Naše bimetalové pásiky sú kalibrované pre základnú teplotu okolia 30°C. Ak vnútro utesnenej rozvodnej skrine dosiahne 50 °C v dôsledku priameho slnečného žiarenia, bimetalový pásik vo vnútri jednopólového ističa C65 sa predhreje, čo spôsobí jeho vypnutie pri približne 85 % až 90 % jeho menovitého prúdu. Pre prostredia s vysokou teplotou odporúčame znížiť záťaž alebo upraviť parameter výberu smerom nahor.
