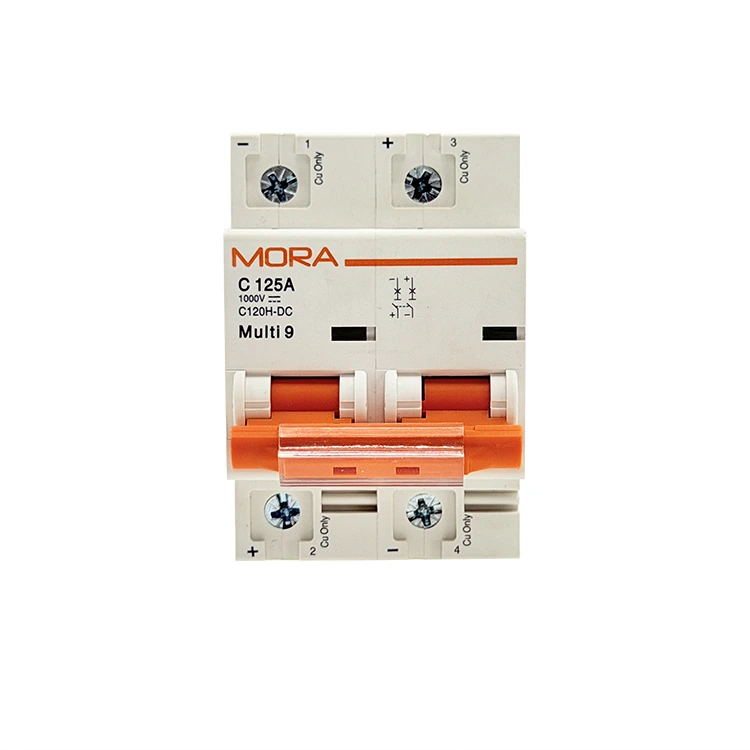

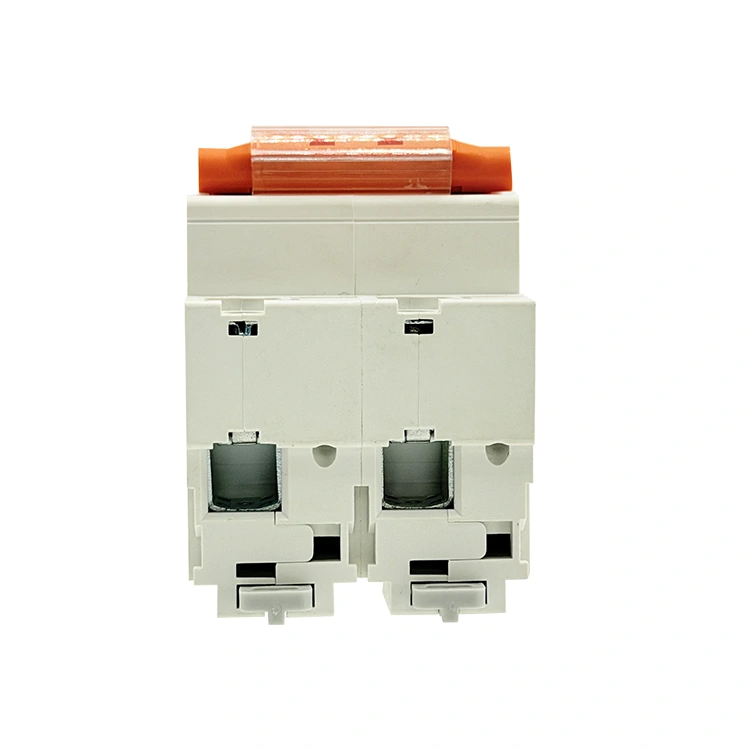

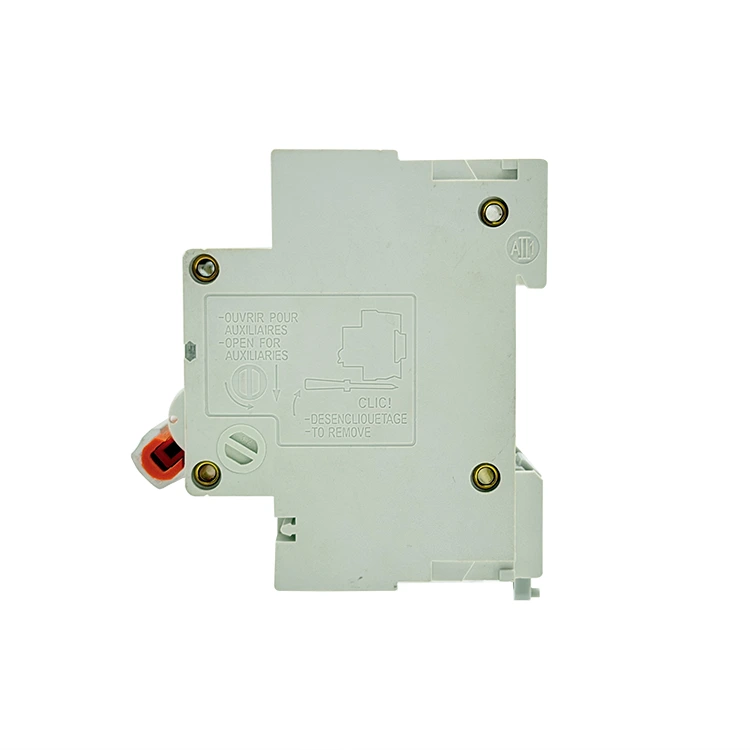

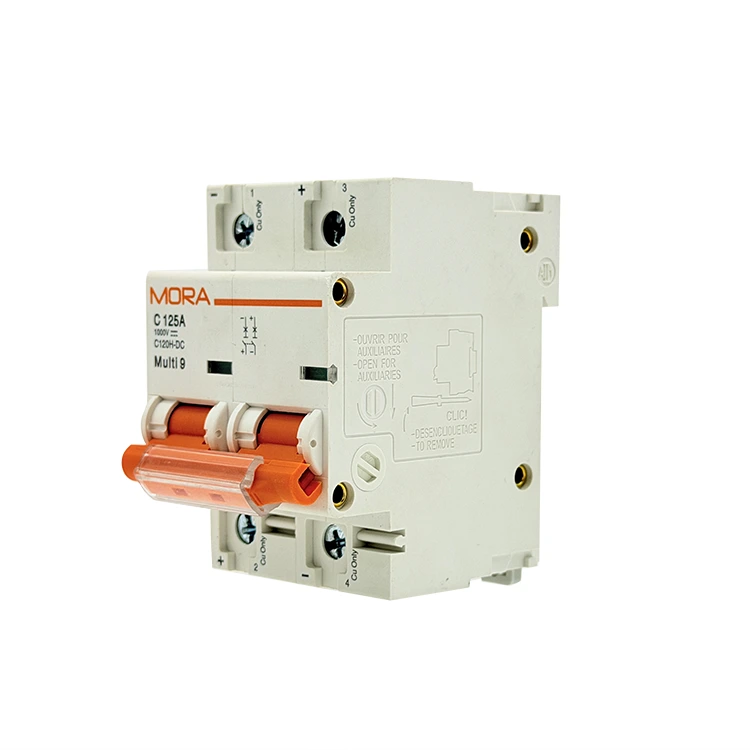

Miniatúrny istič DC 2P série NC

PUGAO (Mora) ako pokročilá továreň na miniatúrne ističe jednosmerného prúdu 2P série NC so sídlom v Číne vyrába vysokovýkonné dvojpólové ochranné spínače so zvýšenou vypínacou schopnosťou a efektívnym modulárnym rámom. Každá jednotka využíva automatizované bodové zváranie a optimalizované dvojité oblúkové bežce s permanentnými magnetmi na zabezpečenie kritickej telekomunikačnej, skladovacej a komerčnej solárnej infraštruktúry.

Čím sa séria NC líši od štandardných DC ističov?

Priemyselné siete jednosmerného prúdu sa rýchlo vyvíjajú, smerujú k vyššej hustote energie a užším konfiguráciám skríň. Zatiaľ čo tradičné ističe v obytnej triede robia kompromisy v oblasti rozptylu tepla, keď sú zmenšené, miniatúrny istič DC 2P série NC má prepracovanú vnútornú štrukturálnu architektúru postavenú výslovne pre vysoko spoľahlivé komerčné operácie.

Integráciou dvojpólovej fyzickej izolácie do priestorovo úsporného modulárneho šasi séria NC minimalizuje plochu čelnej dosky vo vnútri rozvodných dosiek a zároveň rozširuje vnútorné povrchové vzdialenosti – najkratšiu cestu pozdĺž povrchu izolačného materiálu medzi dvoma vodivými časťami – aby sa predišlo lokalizovaným poruchám sledovania.

Solárne zlučovacie huby s vysokou hustotou

Moderné solárne zostavy vyžadujú kompaktné komponenty, aby sa do menších vonkajších krytov zmestilo viac reťazových vstupov. Séria NC umožňuje čisté klastrovanie polí vedľa seba, pričom spravuje kladné aj záporné spätné koľajnice 600V DC reťazca v rámci kompaktného profilu krytu bez obetovania bočného vetrania.

Centralizované telekomunikačné batériové banky

Pri komunikačných systémoch bežiacich na stabilizovaných záložných zdrojoch batérie s nízkym až stredným napätím je nevyhnutné odstrániť poruchu bez pádu celého stojana. Tento miniatúrny istič poskytuje nezávislú ochranu obvodu, pričom okamžite izoluje jednotlivé reťazce batérií alebo nabíjacie moduly, zatiaľ čo susedné prevádzky zostávajú pod napätím.

Materiálové špecifikácie

Nasledujúca inžinierska matica predstavuje základné prevádzkové parametre overené na našich automatizovaných výrobných testovacích linkách:

Ako séria NC dosahuje vypínaciu kapacitu 10 kA?

1. Dvojité magnetické vyfukovacie kanály

Pri vyššom napätí až do 600 V DC sa môže ťahanie elektrického oblúka ľahko zmeniť na plazmovú udalosť s trvalým oblúkom, ktorá úplne roztopí kontakty štandardného ističa. Miniatúrny istič DC 2P série NC s tým bojuje pomocou dvoch vysoko pevných permanentných magnetov zabudovaných na oboch stranách každej kontaktnej dráhy. Keď sa kontakty oddelia, tieto magnety vytvoria smerové magnetické pole, ktoré okamžite natiahne oblúk, vytlačí ho zo strieborných podložiek a vyfúkne ho do vysokovýkonného 11-doskového oceľového oblúkového žľabu, kde sa rozdelí a ochladí v priebehu 4,5 milisekúnd.

2. Vysokorýchlostné krížové spojenie s mechanickým spúšťaním

Rozdelenie kladných a záporných koľajníc cez dva odlišné póly znamená, že obe cesty sa musia otvoriť presne v rovnakom čase. Séria NC využíva vnútornú priečnu vypínaciu tyč, ktorá uzamyká oba mechanické mechanizmy dohromady. Ak dôjde k nadprúdovej poruche na kladnej strane, vnútorná tyč mechanicky vypne záporný pól presne v rovnakom okamihu, čím poskytuje úplnú galvanickú izoláciu a zabraňuje nebezpečnému spätnému napätiu.

3. Automatizované laserové bodové zváranie a kalibrácia

Manuálna montáž komponentov prináša štrukturálne variácie, ktoré môžu spôsobiť nerovnomerný vnútorný odpor medzi dvoma pólmi. PUGAO (Mora) eliminuje túto ľudskú premennú výrobou série NC na plne automatizovanej výrobnej linke mikrolámačov. Pokročilé laserové bodové zváracie stroje uzamykajú medené bočnice, bimetaly a magnetické cievky do presného geometrického zarovnania, čím zaisťujú vyvážené vnútorné odpory a zodpovedajúce vypínacie krivky v každej výrobnej šarži.

Protokol inštalácie v teréne

1. Overte nulové napätie:Deaktivujte slučku. Otvorte všetky protiprúdové solárne odpojovače alebo izolačné prepojenia batérie. Použite digitálny multimeter na otestovanie kladných aj záporných vstupných káblov a pred vložením vodičov do koncových portov sa uistite, že je prítomné 0 V.

2. Nacvaknite na DIN lištu:Prípojka koľajnice. Zaveste hornú zadnú konzolu rámu série NC na štandardnú 35 mm lištu DIN. Pevne zatlačte na spodný okraj krytu, kým odpružený plastový posúvač pevne nezapadne na svoje miesto proti koľajnici.

3. Zarovnajte značky polarity:Zhoda polarity. Skontrolujte symboly (+) a (-) vyrazené na prednej strane miniatúrneho ističa DC 2P série NC. Pripojte svoj prichádzajúci kladný kábel k hornej časti pólu 1 (označený ako kladný) a záporný kábel k hornej časti pólu 2 (označený ako záporný). Upozornenie: Obrátenie tohto usporiadania zabráni vnútorným magnetom zatlačiť oblúk do chladiacich žľabov.

4. Uťahovací moment koncových skrutiek:Zabezpečené pripojenie. Vložte čisto odizolované medené drôtené žily úplne do zúbkovaných tunelových svoriek. Pomocou kalibrovaného momentového skrutkovača utiahnite skrutky svoriek na 2,0–2,5 Nm. Uvoľnené svorkové spojenia generujú lokálne teplo, ktoré vedie k predčasnému tepelnému vypnutiu.

Časté otázky o aplikácii

Čo robí sériu NC 10kA vypínacou kapacitou bezpečnejšou ako štandardné 6kA alternatívy pre batériové systémy?

Batériové batérie môžu počas priamej poruchy dodať masívne skratové prúdy v priebehu milisekúnd. Istič dimenzovaný len na 6 kA môže zaznamenať kontaktné zváranie alebo prasknutie krytu, ak energia poruchy prekročí svoje mechanické limity. Vylepšená hodnota 10 kA miniatúrneho ističa DC 2P série NC zaisťuje, že dokáže bezpečne odstrániť tieto vážne, vysokoenergetické skraty batérie bez zničenia krytu ističa alebo poškodenia blízkych komponentov.

Môže byť istič NC série 2P zapojený do sériovej slučky, aby zvládol vyššie jednosmerné napätie?

áno. Ak napätie vášho systému presahuje jednopólové menovité napätie, môžete kladný vodič viesť cez oba póly v sérii (vstup do hornej časti pólu 1, skok zo spodnej časti pólu 1 na hornú časť pólu 2 a výstup zo spodnej časti pólu 2). Toto rozdeľuje celkové napätie medzi dve samostatné oblúkové komory, čo umožňuje ističu bezpečne zvládnuť vyššie celkové napätie.

Ako by mali dizajnéri zohľadniť vysoké okolité teplo vo vnútri uzavretých vonkajších krytov?

Vnútorné bimetalové pásiky sú kalibrované na štandardnú výrobnú základnú líniu 30 °C. Pri montáži do nevetraného vonkajšieho kombinačného boxu, kde okolité teplo a priame slnečné svetlo zvyšujú vnútornú teplotu až 55 °C, sa bimetalové prvky predexpandujú. Tým sa skutočný bod tepelného vypnutia zníži na približne 83 % až 85 % jeho menovitého prúdu. Aby sa predišlo nepríjemnému vypínaniu, inžinieri by mali buď integrovať pasívne chladiace žalúzie, alebo zväčšiť výkon ističa použitím štandardných tabuliek tepelného zníženia.
