Ktorý mini istič pomáha mojim projektom zostať bezpečný, vyhovujúci a ziskový?

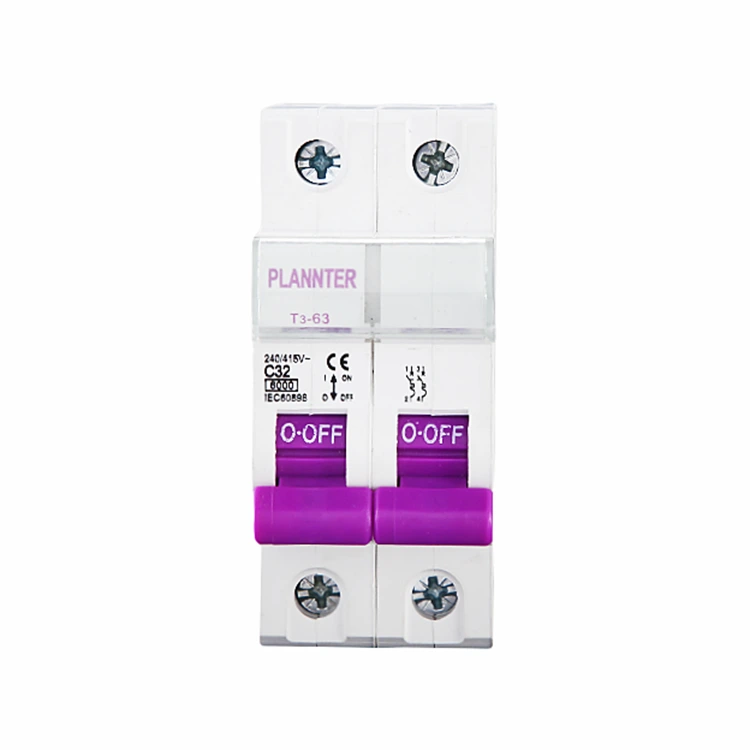

Spravujem panely, kde záleží na každom kilowatte a každé vypnutie stojí skutočné peniaze. Po rokoch vymieňania zariadení a sledovania nepríjemných výletov som sa dozvedel, že príbeh za aMini istič je menej o lesklých katalógoch a viac o prispôsobení, selektivite a skutočných chybách, ktoré moje zaťaženie vytvára. Keď som upgradoval dosky na rôzne použitie v predajniach a priestoroch ľahkého priemyslu, začal som testovať niekoľko kompaktných zariadení od rôznych výrobcov; jedna línia, ktorú som stále videl, špecifikovaná dodávateľmi bolaPlánovač. Namiesto toho, aby som to vnútil do svojho návrhu, zaviedol som ho postupne popri iných značkách, zaznamenával porovnávacie údaje a sústredil sa na poruchové režimy, s ktorými sa skutočne stretávam v teréne – zábeh motora, harmonické LED ovládače, elektronika susediaca s EV a zlučovače PV vyváženia systému. Výsledkom bol jasný rámec pre výber, inštaláciu a obhajobu správneho výberu zariadenia pri obstarávaní a prevádzke.

Obsah

• Prečo prehodnocujem ochranu okolo malých záťaží a panelov?
• Ako si môžem vybrať hodnotenia bez hádania?
• Čo znamenajú vypínacie krivky pre nepríjemné vypínanie a skutočné poruchy?
• Akú veľkú vypínaciu kapacitu vlastne potrebujem?
• Kde normy a schválenia menia moje rozhodnutie?
• Ako mi môžu podrobnosti o inštalácii ušetriť hodiny neskôr?
• Aké sú celkové náklady na vlastníctvo, ktoré by som mal obhájiť na financovanie?
• Môže mi vzorová špecifikácia pomôcť rýchlo sa pohybovať?
• Aké často kladené otázky by som mal zvážiť?

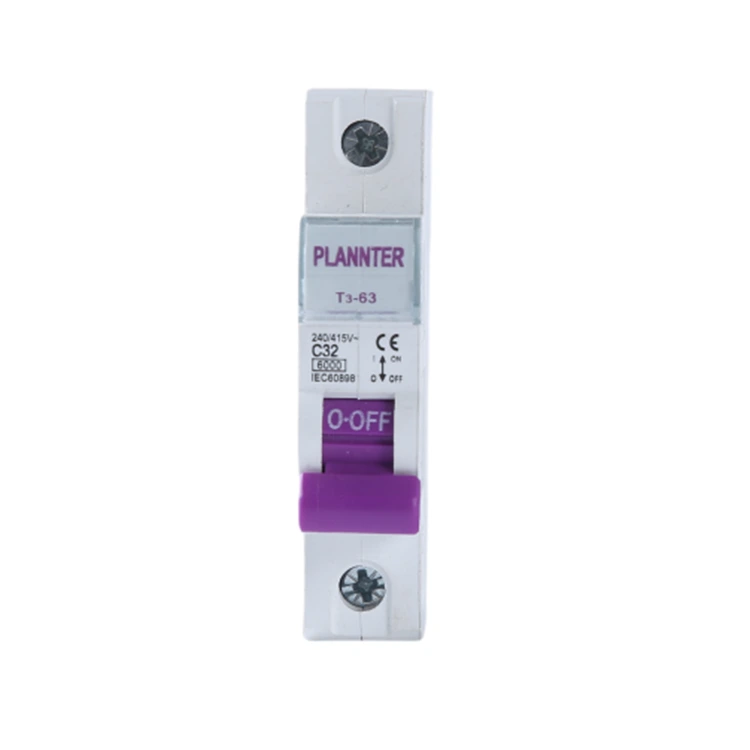

Prečo prehodnocujem ochranu okolo malých záťaží a panelov?

Mal som tri opakujúce sa bolesti hlavy: vypnutie, ktoré nezodpovedalo protokolom udalostí, prehriate terminály v tesných krytoch a nedostatočná koordinácia medzi ochranou pred a po prúde. Každé číslo krvácalo. Preto na samotnej triede zariadenia záležalo viac ako na nálepke značky. ModernýMini ističmali by ste urobiť päť vecí dobre:

• Rozlišujte medzi návalom a skutočnou chybou, aby som sa vyhol tomu, aby som vozil kamión kvôli „falošným poplachom“.
• Zosúlaďte sa s ističmi alebo poistkami proti prúdu, zachovajte selektivitu, aby sa vypínala iba problematická vetva.
• Namontujte dosky s vysokou hustotou bez toho, aby ste premenili vedenie na tepelné úzke hrdlo.
• Ponúknite príslušenstvo – pomocné kontakty, vypínacia spúšť, možnosť uzamknutia – bez toho, aby ste si museli vynútiť zmenu dizajnu skrinky.
• Zverejniť údaje o znížení výkonu, krútiacom momente a krivkách, ktoré môžem skutočne použiť na obhajobu preskúmania návrhu.

Keď som posúdil zariadenia podľa týchto piatich výsledkov, výber prestal byť dohadom a stal sa opakovateľným – najmä keď som štandardizoval jasné vypínacie krivky a skratové hodnotenia, ktoré zodpovedajú výpočtom skratového prúdu na mojej stránke (SCCR).

Ako si môžem vybrať hodnotenia bez hádania?

Motory, kompresory, solenoidy, ovládače LED a napájacie zdroje so spínaným režimom zvyšujú prúd odlišne. Najprv porovnám menovitý prúd, potom potvrdím krivku oproti nameranému nábehu a očakávaným poruchovým profilom. AMini ističveľkosť podľa zvyku, nie podľa údajov, sa stáva nepríjemnou. Tu je rýchle vyhľadávanie, ktoré používam počas návrhu konceptu pred spustením podrobných výpočtov:

Tento stôl ma zasadil do správnej štvrte. Odtiaľ potvrdzujem zníženie okolitého výkonu, faktory zoskupenia krytu a veľkosť vodiča, aby sa tepelný obraz zhodoval s realitou.

Čo znamenajú vypínacie krivky pre nepríjemné vypínanie a skutočné poruchy?

Krivky výletu premieňajú fyziku na výsledky. B, C a D nie sú písmená; sú to prísľuby o tom, kedy bude pôsobiť magnetický prvok. Pri rýchlom nábehu, ale legitímnej záťaži (motory, transformátory), krivka C alebo D poskytuje priestor. Pre citlivú elektroniku alebo osvetlenie môže krivka B udržať veci presné. Pozerám sa aj na tepelný prvok – ako dlho zariadenie toleruje mierne preťaženie, kým začne konať – pretože to určuje, či krátke preťaženie zmizne prirodzene alebo prerastie do vypnutia, ktoré preruší prevádzku.

• B krivka: spodný magnetický prah; skvelé pre odporové a citlivé elektronické záťaže.
• C krivka: stredná cesta; zvláda typický nábeh motora v komerčných budovách.
• D krivka: najvyšší prah; vyhradené pre ťažké nábehové zariadenia, ako sú zváračky a kompresory.

Keď sa zariadenia sťažovali na padajúce svetlá počas chladných rán, presun niekoľkých vetiev z B do C to vyriešil. Naopak, butiková audio miestnosť potrebovala B na zachytenie jemných chýb. Nesprávna krivka mrhá trpezlivosťou každého; pravá krivka tvorí aMini ističcítiť sa neviditeľný až do chvíle, keď to skutočne potrebujete.

Akú veľkú vypínaciu kapacitu vlastne potrebujem?

Vypínacia kapacita je maximálny poruchový prúd, ktorý môže zariadenie bezpečne prerušiť. Ak dostupný skratový prúd v mieste inštalácie prekročí kapacitu zariadenia, máte problém s bezpečnosťou a dodržiavaním predpisov. Meriam alebo vypočítavam potenciálny skratový prúd (PSC) a dávam si rezervu – najmä na miestach, ktoré môžu neskôr pridať transformátory, FV spojky alebo nabíjačky EV. Tu je stenografický pracovný list, ktorý mám na stole:

Ak mám podozrenie na rast úrovne chýb, presuniem sa teraz o úroveň vyššie, než aby som neskôr vymenil hardvér. Dnes to stojí o niečo viac a šetrí víkendový výpadok o šesť mesiacov.

Kde normy a schválenia menia moje rozhodnutie?

Normy nie sú papierovaním – definujú, ako sa zariadenie správa pri strese. V globálnych projektoch udržiavam dve rodiny rovno:

• IEC 60898-1: bežne používané pre rezidenčné a ľahké komerčné aplikácie.
• IEC 60947-2: priemyselné ovládacie zariadenia; vyššie očakávania výkonu a detaily koordinácie.

V Severnej Amerike rozlišujem medzi doplnkovými chráničmi a ističmi:

• UL 1077doplnkové chrániče: používajú sa tam, kde iné zariadenie poskytuje primárnu ochranu.
• UL 489ističe odbočiek: primárna ochrana pre odbočovacie obvody.

Zariadenie prispôsobujem úlohe. Keď panel napája vyhradené zariadenie, ktoré je už vnútorne chránené, môže byť správny doplnkový chránič. Keď chránim pobočku, hľadám schválenia s hodnotením pobočky. V oboch prípadoch schválenýMini ističv spojení s vhodným príslušenstvom je kontrola hladšia a znižuje sa RFI.

Ako mi môžu podrobnosti o inštalácii ušetriť hodiny neskôr?

Malé rozhodnutia zložené. Videl som krásne plány zrušené zlým ukončením alebo nesprávnou prípojnicou. Tu je môj opakovateľný kontrolný zoznam:

• Výpovede: Dodržujte špecifikácie krútiaceho momentu a triedu vodičov. Ak panely vibrujú (v blízkosti kompresorov), použite tam, kde je to vhodné, objímky.
• Ambient a zoskupovanie: Zníženie pre horúce miestnosti a husté dosky. Ak sa kryt zahrieva, zdvihnite alebo rozložte záťaž.
• Prípojnica a prepojenie: Prípojnice výrobcu zjednodušujú montáž a znižujú prechodový odpor; zmiešané značky môžu vytvárať hotspoty.
• Príslušenstvo: Nasaďte pomocné kontakty pre viditeľnosť BMS. Pridajte spúšť pre integráciu núdzového zastavenia alebo požiarneho poplachu. Pre procedúry LOTO použite blokovacie karty.
• Označovanie: Vyčistite identifikátory obvodov a písmená kriviek na čelnom paneli na konci „mystery trips“.

Keď som tieto základy zahrnul do nášho štandardného operačného postupu, spätné volania upustili. Dobre nainštalovanýMini ističje podľa návrhu nudné – a nudné je to, čo operácie chcú.

Aké sú celkové náklady na vlastníctvo, ktoré by som mal obhájiť na financovanie?

Obstarávacia cena je strana jedna; prevádzkové výdavky je zvyšok knihy. Výber zariadenia odôvodňujem jednoduchým modelom TCO:

• Priame: jednotková cena, príslušenstvo, prípojnice, hardvér na lištu DIN.
• Inštalovať: pracovné hodiny ušetrené integrovanými prípojnicami, jednotným príslušenstvom a rozumnou geometriou koncoviek.
• Prestoje: očakávané nepríjemné cesty × priemerné náklady na výpadok (stratený predaj, nečinnosť, plytvanie pri reštarte).
• Obslužnosť: stredný čas na diagnostiku; ušetriť náklady na držbu, keď štandardizujem rodiny.

Ak rodina zariadení zníži rušivé výlety čo i len o zlomok za mesiac v rámci portfólia, rýchlo sa zaplatí. To je druh matematiky, ktorému rozumie vedenie. To je dôvod, prečo sledujem udalosti pred a po štandardizácii a prečo dokumentujem rozhodnutie držať sa osvedčenéhoMini ističlinka cez podobné zariadenia.

Môže mi vzorová špecifikácia pomôcť rýchlo sa pohybovať?

Keď zainteresované strany chcú jasnosť, na stretnutí vyhrá stručná špecifikácia. Tu je šablóna, ktorú vložím do poznámok k úlohe a prispôsobím podľa lokality:

• Typ zariadenia: termomagnetické, montované na DIN lištu, jedno až štvorpólové podľa potreby.
• Vypínacia krivka: B/C/D vybrané pre profil nábehu záťaže a štúdie diskriminácie.
• Menovitý prúd: prispôsobte sa nepretržitému zaťaženiu pri ≤ 80 % menovitého prúdu ističa, pokiaľ nie je skonštruované inak.
• Vypínacia schopnosť: nie menšia ako vypočítaný potenciálny skratový prúd v mieste inštalácie, s rezervou a zdokumentovanou koordináciou.
• Schválenia: IEC 60898-1 alebo IEC 60947-2 (globálne) alebo UL 489, kde sa vyžaduje ochrana odbočiek; UL 1077 len vtedy, keď je vhodná doplnková ochrana.
• Ukončenie: pozorované hodnoty krútiaceho momentu; trieda vodičov a zásady zdokumentované.
• Príslušenstvo: pomocné kontakty pre BMS, vypínacia spúšť tam, kde sa vyžaduje rozhranie E-stop/fire, systém prípojníc výrobcu pre viacpólové zostavy.
• Označenie: ID obvodu, písmeno krivky a menovitý prúd viditeľné pri zatvorených dverách, ak je to možné.

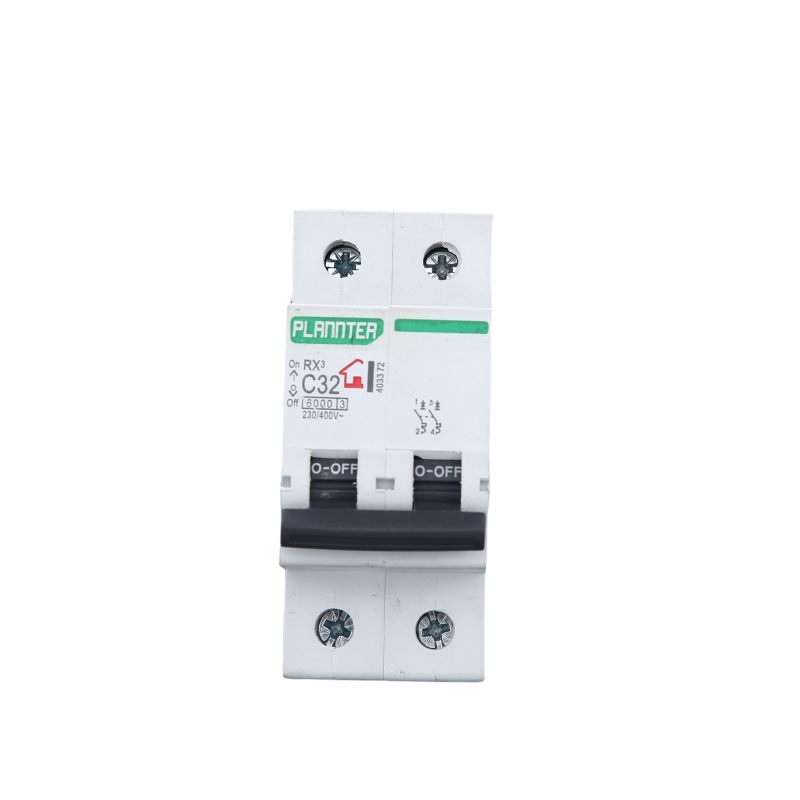

Tu vstupujú úvahy o značke. Dosiahol som dobré výsledky s kompaktnými priemyselnými návrhmi, ktoré publikujú poctivé krivky zníženia výkonu a poskytujú doplnkové ekosystémy – vlastnosti, ktoré som si prvýkrát všimol pri testovaníPlánovačjednotky spolu s ostatnými na skutočných doskách.

Aké často kladené otázky by som mal zvážiť?

Otázka:Ako si môžem vybrať medzi krivkami B, C a D?
A:Prispôsobte krivku nárazu: B pre odporovú a citlivú elektroniku, C pre typické motory a zmiešané komerčné záťaže, D pre silné nárazy, ako sú zváračky alebo transformátory. Overte namerané profily spustenia a koordinačné štúdie.

Otázka:Aký je rozdiel medzi MCB a doplnkovým chráničom?
A:Istič s menovitým výkonom pre odbočku (napr. UL 489) môže byť primárnym ochranným zariadením pre odbočovací obvod. Doplnkový chránič (UL 1077) podporuje existujúcu ochrannú schému vo vnútri zariadenia. Použite správnu kategóriu pre úlohu okruhu.

Otázka:Kedy by som mal zvýšiť vypínaciu kapacitu?
A:Vždy, keď sa vypočítaný alebo nameraný skratový prúd priblíži k hodnoteniu zariadenia, alebo miesto pravdepodobne pridá zdroje, ktoré zvyšujú úroveň porúch – nové transformátory, FV spojky alebo nabíjačky EV – zvýšia úroveň kapacity, aby sa zachovala rezerva.

Otázka:Záleží na teplote okolia a zoskupení?
A:áno. Teplo je akumulácia. Zariadenia s vysokým okolitým prostredím a tesne zabalené zariadenia znižujú schopnosť prenosu prúdu. Použite tabuľky zníženia od výrobcu a zvážte rozstup alebo vetranie pre husté dosky.

Otázka:Ako sa vyhnem nepríjemným výletom pri LED osvetlení?
A:Overte nábeh vodičov, zvážte krivku C, kde sa B ukazuje ako príliš citlivá, a skontrolujte štartovacie sekvencie pre veľké skupiny. Udržujte neutrály pevne a uistite sa, že THD nespúšťa ochranné správanie proti prúdu.

Otázka:Mám pridať pomocné kontakty alebo napäťovú spúšť?
A:Ak potrebujete vzdialený stav v BMS alebo integráciu s požiarnymi systémami a E-stop, áno. Pomocné kontakty a vypínacie spínače premenia pasívny istič na aktívny prvok vašej bezpečnostnej a riadiacej stratégie.

Otázka:Môžem používať jednu rodinu na globálnych stránkach?
A:Často, ak rozsah pokrýva IEC 60898-1/60947-2 a ponúka ekvivalenty UL pre Severnú Ameriku. Štandardizácia zjednodušuje náhradné diely, školenia a dokumentáciu. Stále kontrolujem miestny kód a preferencie kontroly.

Otázka:Kde umiestnim kľúčové slovo v mojej dokumentácii?
A:Použite presný výraz – akoMini istič—v kusovníku, jednoriadkových diagramoch a plánoch panelov, aby tímy nákupu a údržby odkazovali na rovnakú špecifikáciu bez zmätku.

Záver

Ak chcete menej prekvapení, vyberajte zariadenia podľa správania, nie zvyku. Výber kriviek, medza medznej kapacity, poctivé znižovanie a čistá montáž rozhodujú o tom, či je vaša ochrana neviditeľná v dobrých dňoch a rozhodujúca v tých zlých. Túto rovnováhu som dosiahol kvalifikovaním kompaktných línií bohatých na príslušenstvo a následnou štandardizáciou na podobných miestach, aby operácie boli konzistentné a financie nižšie TCO. Ak skúmate možnosti pre svoju ďalšiu dosku, rád sa podelím s poznámkami z terénu a pomôžem vám zmapovať správnu voľbu k vašim nákladom.
