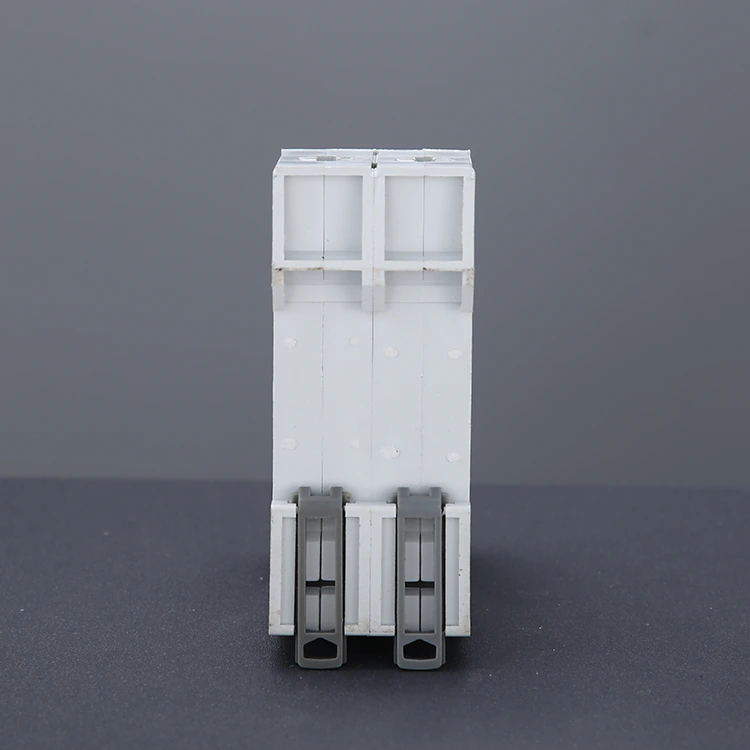

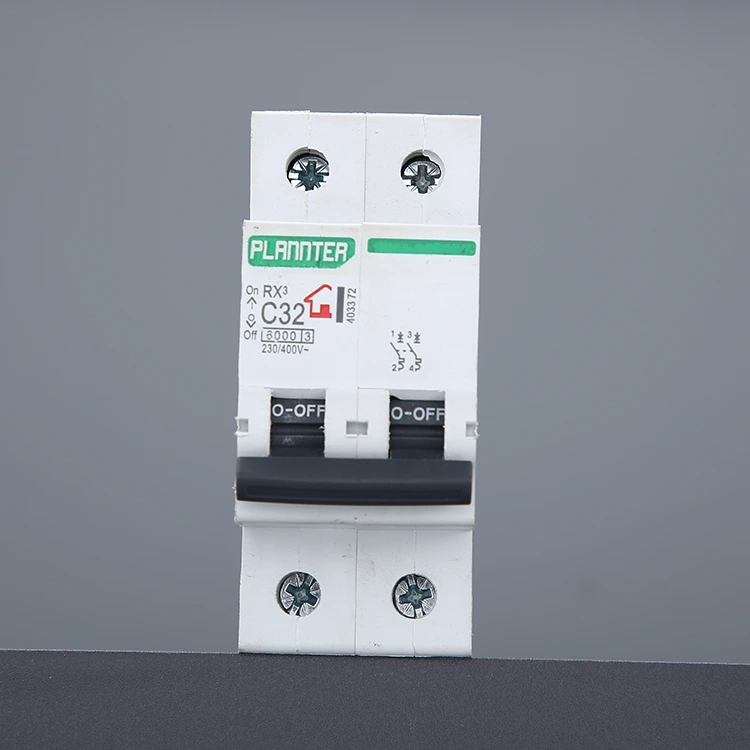

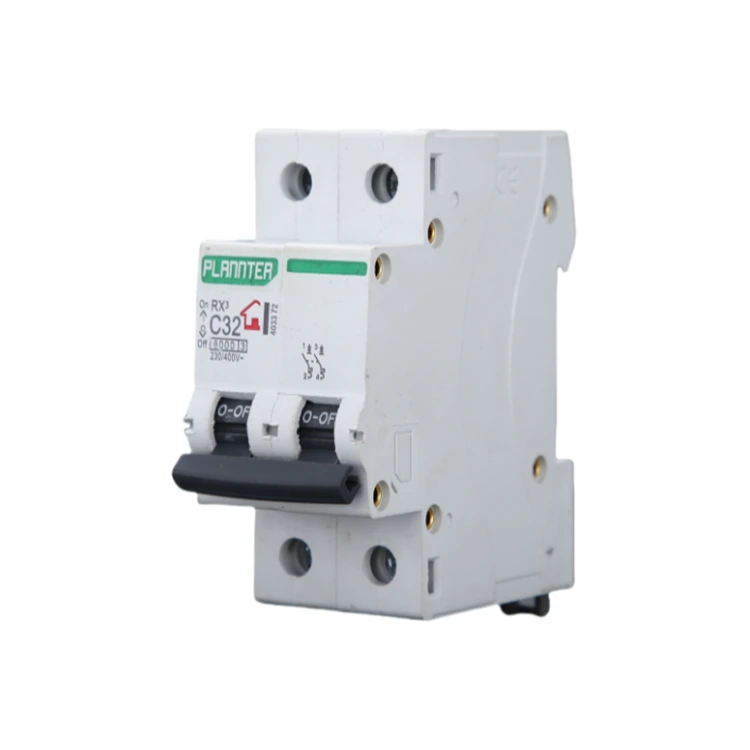

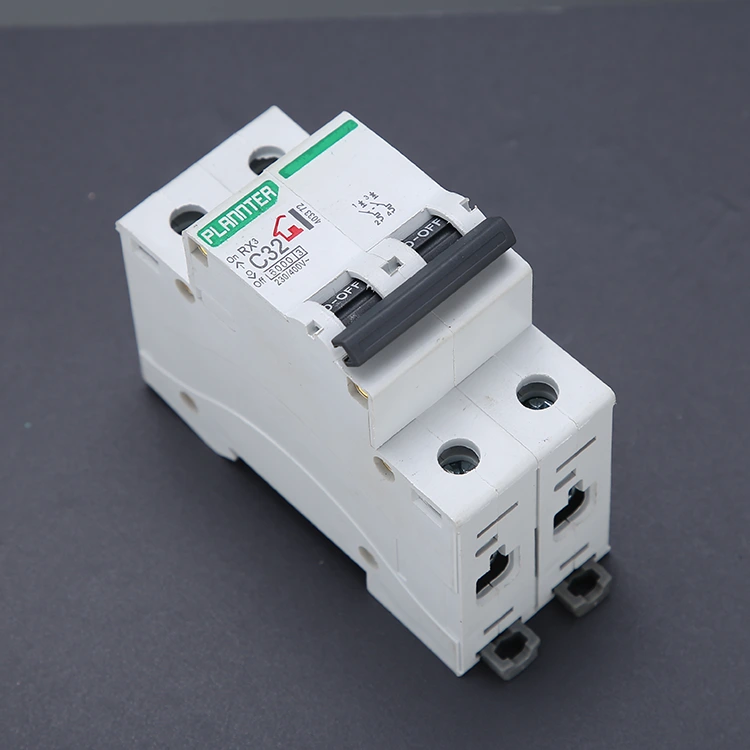

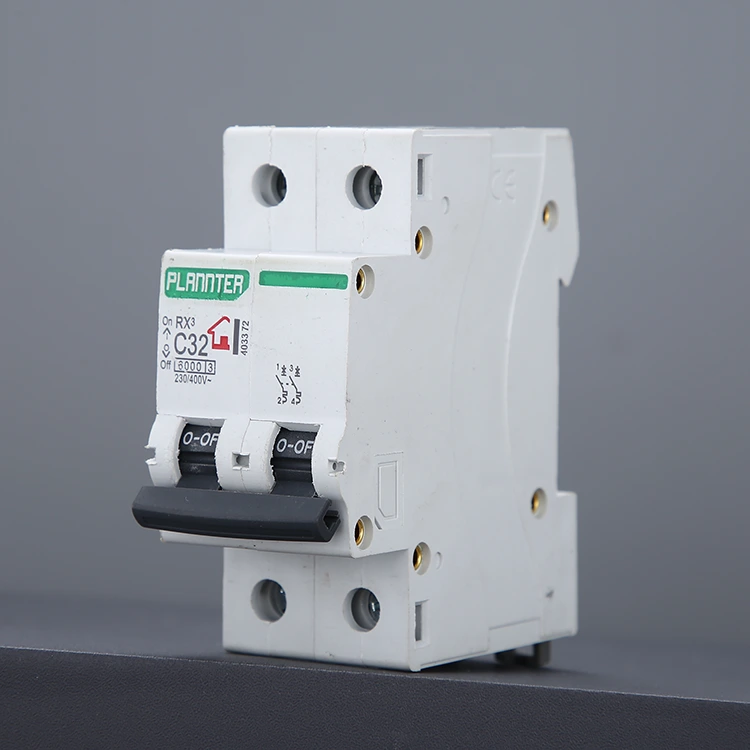

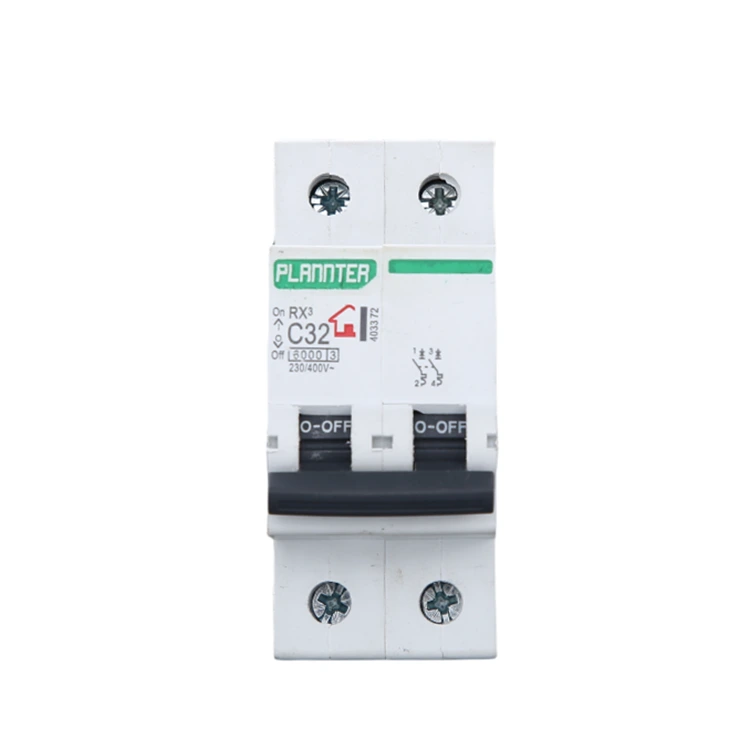

Vzduchový spínač DZ47

Vysoko kvalitný istič vzduchového spínača DZ47 ponúka továreň PUGAO (Plannter Electric), je to druh elektrického ochranného zariadenia používaného v obvodoch striedavého prúdu s dvoma nezávislými pólmi, ktoré sú schopné súčasne prerušiť požiarny vodič a nulový vodič v obvode. Monitoruje aktuálnu zmenu v obvode v reálnom čase prostredníctvom vstavaného tepelného magnetického odizolovacieho mechanizmu alebo elektronického odizolovacieho mechanizmu, a keď je obvod preťažený, skratovaný a iné abnormálne podmienky, DZ47 Air-Switch Circuit Breaker môže byť rýchlo a automaticky odpojený, aby sa prerušilo napájanie, čím sa zabráni poškodeniu zariadenia, požiaru obvodu a iným bezpečnostným nehodám. Produkty vyrobené podľa certifikátu C001 CE9, PUGAO

Pracovný princíp

Vzduchový spínač DZ47 je vysoko štandardizovaný produkt. Vyspelý výrobný proces a pokročilá technológia PUGAO využívajú tri základné princípy fungovania: tepelné vypínanie, magnetické vypínanie a zhášanie oblúka vzduchom. Naše produkty poskytujú spoľahlivú ochranu pre tisíce elektrických systémov na celom svete.

1. Termálny výlet

Istič obsahuje bimetalový pásik zložený z dvoch kovov s rôznymi koeficientmi tepelnej rozťažnosti. Keď prúd v obvode prekročí menovitú hodnotu, ale ešte nedosiahol úroveň skratu, teplo generované prúdom spôsobí, že sa bimetalový pás ohne na jednu stranu.

Po ohnutí do prednastaveného uhla spustí mechanické prepojenie, čo spôsobí vypnutie ističa. Využitím 14 rokov nahromadených skúseností s kalibráciou je náš bimetalový pásik vyrobený z vysoko čistého materiálu, čo vedie k citlivej a konzistentnej reakcii na aktuálne výkyvy.

2. Magnetický spúšťač

Istič obsahuje elektromagnetickú cievku. Keď dôjde ku skratu, prúd okamžite stúpne na niekoľkonásobok alebo dokonca desaťnásobok normálnej hodnoty. Tento obrovský prúd generuje v cievke silné magnetické pole, ktoré okamžite priťahuje kotvu elektromagnetu ako piest.

Kotva priamo ovplyvňuje vypínací mechanizmus, čím sa dosiahne okamžité vypnutie napájania na úrovni milisekúnd.

Naša továreň používa meď s vysokou vodivosťou a plne automatizovaný proces bodového zvárania, aby sa zabezpečilo, že mechanizmus sa nezasekne alebo nezlyhá pri náraze vysokofrekvenčného prúdu.

3. Systém zhášania oblúka

V okamihu, keď sa kontakty oddelia, vysokonapäťový prúd rozbije vzduch a vytvorí vysokoteplotný oblúk, ktorý sa vtiahne do špeciálne navrhnutej zhášacej komory. Viacnásobné vrstvy kovových mriežok rozdeľujú oblúk na niekoľko malých segmentov, rýchlo ho ochladzujú a zhášajú, aby sa predišlo spáleným kontaktom.

Naša séria DZ47 optimalizuje hustotu usporiadania mriežky na zhášanie oblúka a účinne chráni vnútorné komponenty aj pri častom vypínaní.

Technické výhody

Vzduchový spínač PUGAO DZ47 využíva vysoko výkonnú technológiu termomagnetického odpájania na zabezpečenie presnej a spoľahlivej prevádzky v rôznych zložitých prevádzkových podmienkach. Produkt má tieto hlavné výhody:

Vysoká vypínacia schopnosť: štandardný model má vypínaciu schopnosť až 6 kA, čo spĺňa požiadavky na ochranu proti skratu v mestských energetických sieťach a priemyselných prostrediach.

Široká použiteľnosť napätia: podpora systému AC 230/400 V, silná kompatibilita, použiteľná pre rôzne národné a regionálne normy elektrickej siete.

Modulárny dizajn: kompaktná veľkosť, podpora montáže na DIN lištu, jednoduchá integrácia do všetkých druhov rozvodných skríň a ovládacích skríň.

Silná schopnosť uhasiť oblúk: Vzduchový spínač DZ47 využíva štruktúru kombinujúcu viacvrstvovú keramickú rozperu a kovovú zhášaciu mriežku, ktorá účinne potláča oblúk a predlžuje životnosť.

Dlhá mechanická životnosť: po prísnom testovaní je mechanická prevádzková životnosť až viac ako 10 000 krát.

FAQ

Otázka: Môžu byť ističe série DZ47 použité v DC systémoch?

Odpoveď: Nie. Séria DZ47 je vzduchový spínač navrhnutý špeciálne pre AC. Striedavý prúd (AC) má charakteristiku prechodu nulou a jeho vnútorná mriežka na zhášanie oblúka účinne zháša oblúky.

Jednosmerný prúd (DC) nemá charakteristiku prechodu nulou. Použitie ističa striedavého prúdu môže viesť k nezhasnutým oblúkom, čo môže spôsobiť požiar. Ak potrebujete solárny alebo batériový systém, kontaktujte nás pre konkrétne špecifikácie DC ističa.

Otázka: Ako si môžem vybrať medzi tromi rôznymi vypínacími krivkami (B, C a D)?

Odpoveď: Výber závisí od typu vašej záťaže:

Typ B (3-5In): Vhodné pre nízke nábehové prúdové zaťaženia, ako sú čisto odporové ohrievače a počítačové vybavenie.

Typ C (5-10In): Najbežnejšia špecifikácia, vhodná pre svietidlá, bežné domáce spotrebiče a komerčné rozvody elektrickej energie.

Typ D (10-14In): Vhodné pre zariadenia s extrémne vysokými štartovacími prúdmi, ako sú malé motory, kompresory alebo priemyselné transformátory.

Pugao má profesionálny technický tím, ktorý môže poskytnúť presné rady pri výbere na základe vašich technických výkresov. Kontaktujte nás, odošlite svoje požiadavky a získajte bezplatnú cenovú ponuku!

V prípade ďalších technických otázok sa ihneď obráťte na našich technikov; odpovieme rýchlo.
