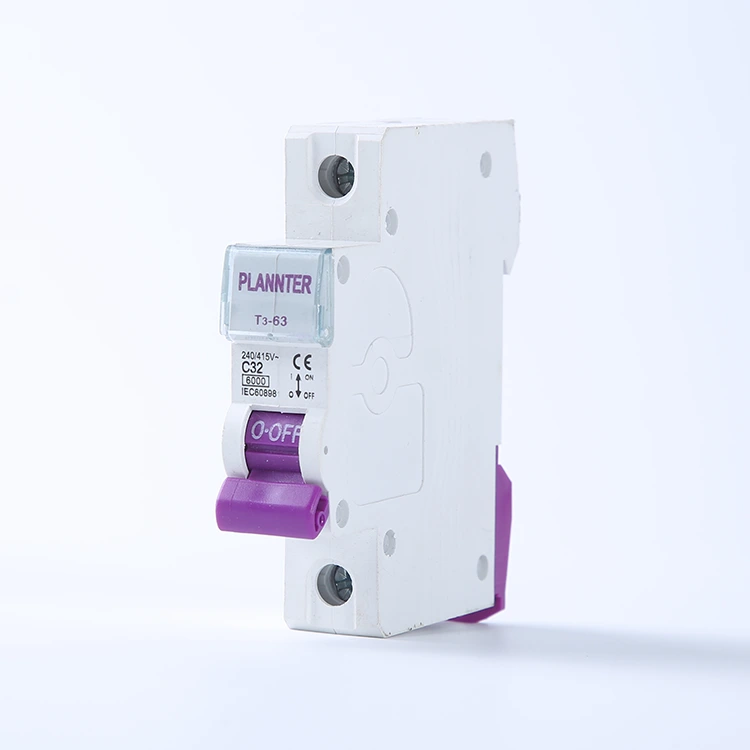

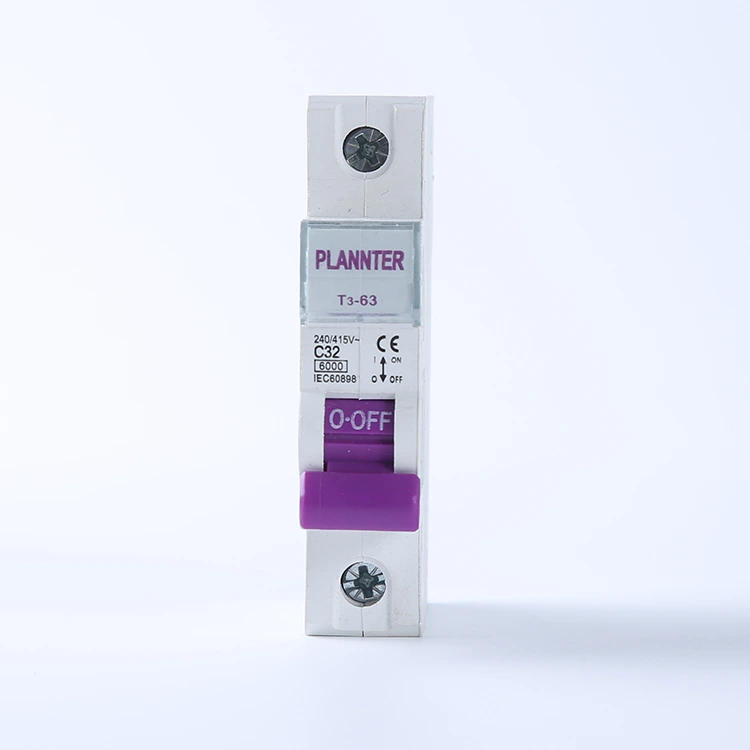

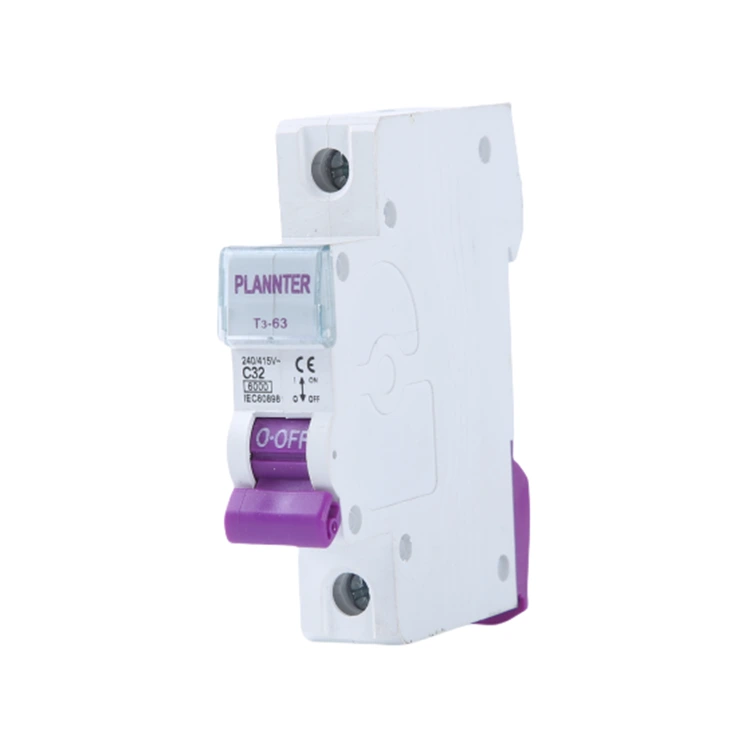

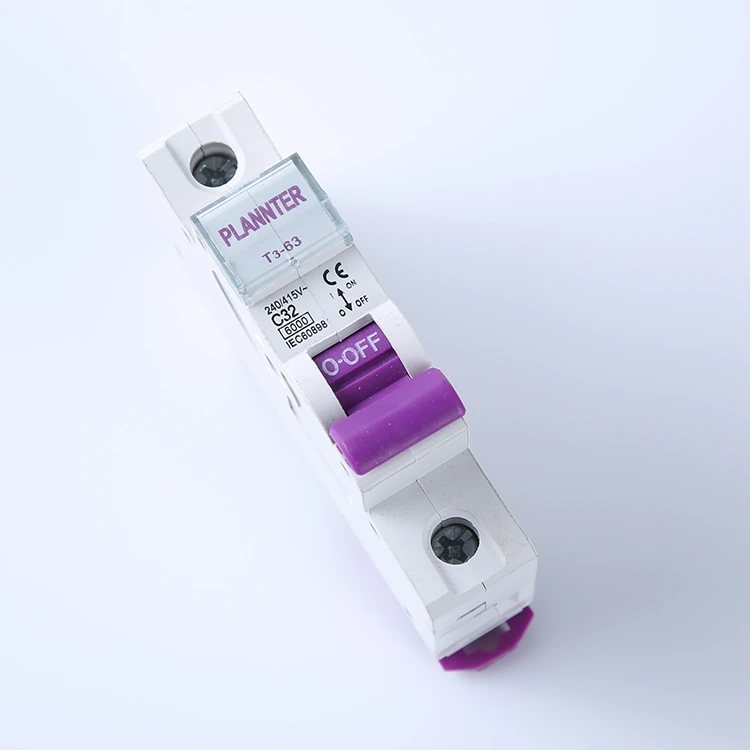

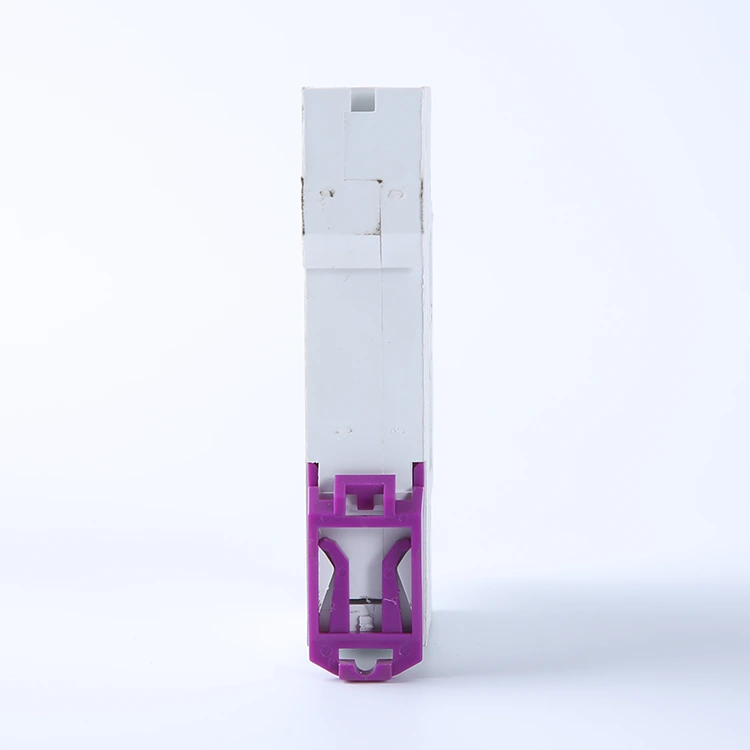

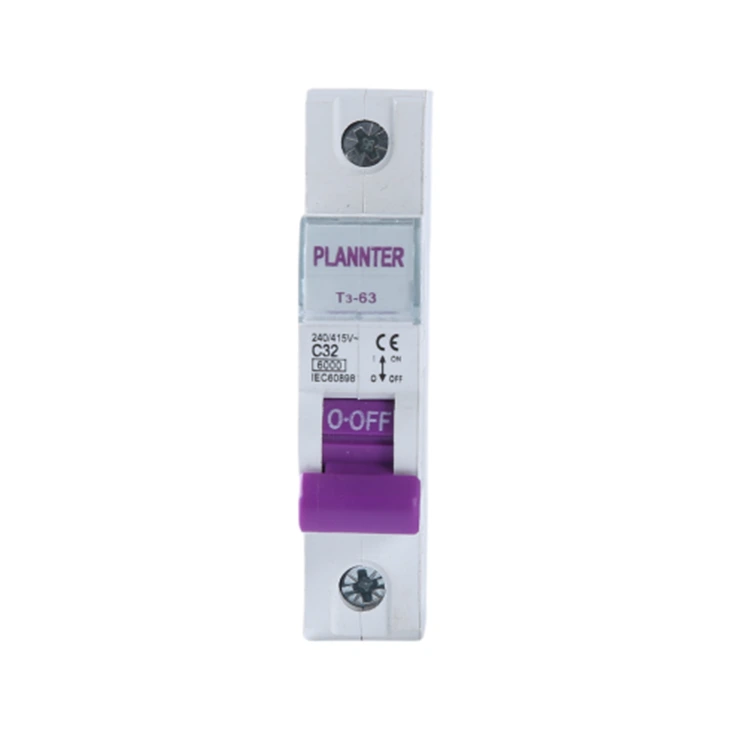

1 pólový AC istič

PUGAO (Plannter Electric) je profesionálny výrobca a dodávateľ v Číne, ako jeden z našich pokročilých produktov je tento 1-pólový AC istič vhodný pre AC 50Hz, 230V (jednofázové) obvody a poskytuje ochranu proti preťaženiu a skratu. Je menej nákladný a používa sa hlavne v nízkonapäťových obvodoch a je určený na ochranu elektrického zariadenia a osobnej bezpečnosti prerušením obvodu.

Čo je to jednopólový istič?

PUGAO sa špecializuje na ističe a 1-pólový AC istič je jedným z našich typov produktov. Jeho hlavnými výhodami sú malé rozmery a minimálne nároky na montážny priestor.

1P, alebo jednopólový, označuje istič s iba jednou svorkovnicou, ktorý sa používa na ovládanie jednofázového vodiča pod napätím. Je vhodný pre bežné domáce osvetľovacie obvody alebo zariadenia s nízkym výkonom, chráni obvod pred preťažením, skratom a inými potenciálnymi elektrickými poruchami. Je to relatívne lacná, nákladovo efektívna možnosť a máme projekty zahŕňajúce rôzne obytné, komerčné a priemyselné aplikácie distribúcie energie.

Pozor však: Pri výbere ističa je potrebné zvážiť aj skutočnú situáciu a zvoliť vhodné jednopólové alebo viacpólové ochranné zariadenie. Nevyberajte si naslepo podľa výhod alebo ceny.

Základné funkcie

1-pólový AC istič poskytuje účinnú ochranu pre jednofázové AC obvody prostredníctvom duálnej tepelnej a magnetickej ochrany.

1. Ochrana proti preťaženiu

Istič obsahuje vysoko presný bimetalový pásik. Keď je do okruhu pripojených príliš veľa spotrebičov, čo spôsobí, že prúd prekročí menovitú hodnotu, teplo generované prúdom spôsobí ohyb bimetalového pásu.

Táto funkcia oneskoreného vypínania presne identifikuje nepretržité preťaženie, čím zabraňuje samovoľnému vznieteniu izolačnej vrstvy vodičov v dôsledku dlhotrvajúcich vysokých teplôt.

2. Okamžitá ochrana proti skratu

Produkt obsahuje vysoko výkonnú elektromagnetickú cievku. V prípade skratu generuje okamžitý nárast prúdu silné magnetické pole, ktoré spustí spúšťaciu páku v priebehu niekoľkých sekúnd.

Vďaka našej konštrukcii a testovaniu dosahuje jednopólový istič rýchlosť odozvy na úrovni milisekúnd a preruší napájanie v okamihu, keď dôjde k elektrickej iskre. To nielen chráni obvod, ale chráni aj následné drahé inteligentné domáce spotrebiče, servery a priemyselné riadiace zariadenia pred poškodením prepätím.

3. Vysokoúčinný systém zhášania oblúka

Okrem tepelnej a magnetickej ochrany je tento AC istič vybavený aj viacvrstvovou kovovou zhášacou mriežkou. Elektrický oblúk vytvorený v momente odpojenia je rýchlo vtiahnutý do siete na segmentáciu, chladenie a zhasnutie.

Systém zhášania oblúka účinne znižuje kontaktnú eróziu. Vďaka plne automatizovanému procesu bodového zvárania PUGAO sú kontakty odolnejšie, zachovávajú si extrémne nízky prechodový odpor a vynikajúcu vodivosť aj po viacerých poruchách.

Kľúčové vlastnosti PUGAO AC ističa

Poskytujeme služby prispôsobených riešení a podporujeme vysoké izolačné napätie až do 400 V AC, aby sme zabezpečili elektrickú izoláciu a ochranu proti úniku.

Môžeme poskytnúť uspokojivé riešenia podľa vašich požiadaviek na parametre. Poskytnite napríklad ističe 6A-63A, ako napríklad solárny systém alebo distribúciu energie v každodennom živote.

Netreba sa obávať o bezpečnosť, vysoká bezpečnosť, pri preťažení napätia sa automaticky preruší napájanie, zníži sa riziko požiaru.

Naše 1-pólové AC ističe sú všetky továrne v súlade s certifikáciami CE, CCC a ISO. Každý výrobný proces bol prísne testovaný, aby spĺňal medzinárodné štandardy kvality.

Bežné riešenie problémov a riešenia

PUGAO, ako výrobca 1-pólových AC ističov, poskytuje súvisiace služby technickej podpory. V prípade problémov s produktom je k dispozícii vzdialené technické poradenstvo. Kompletné pokyny na inštaláciu a údržbu vrátane bežných porúch a riešení budú súčasťou dodávky vášho produktu.

1. Časté nevysvetliteľné vypínanie ističa

Možné príčiny: Preťaženie alebo príliš vysoká teplota okolia.

Celkový výkon spotrebičov pripojených k vedeniu prekračuje menovitú hodnotu ističa, alebo istič dlho pracoval v uzavretej vysokoteplotnej rozvodnej skrini, čo spôsobilo predčasné vypnutie plechu tepelnej ochrany.

Riešenie: Skontrolujte zaťaženie linky. Odporúčame upgradovať na vyšší menovitý prúd a zabezpečiť, aby bol priemer drôtu kompatibilný.

Ak sú príčinou faktory prostredia, odporúčame zlepšiť vetranie rozvodnej skrine. Produkty PUGAO sú navrhnuté s ohľadom na zvýšenie teploty. Ak je prostredie extrémne, kontaktujte nás pre vhodné adaptačné úpravy vo fáze výberu a vývoja riešenia.

2. Prehrievanie alebo zápach po spálení na termináloch

Možné príčiny: Voľné zalisovanie alebo nesprávny priemer drôtu.

Uvoľnené skrutky zvyšujú kontaktný odpor; tenké drôty spôsobujú vysoké teploty v mieste pripojenia pod vysokým prúdom. Obe tieto situácie môžu viesť k problémom.

Riešenie: Okamžite odpojte napájanie, skontrolujte a dotiahnite skrutky zapojenia. Naše produkty používajú zosilnené koncovky tunelového typu s vysokým navrhnutým krútiacim momentom; na utiahnutie na štandardnú hodnotu odporúčame použiť profesionálny izolovaný skrutkovač. Uistite sa, že je drôt úplne zasunutý do otvoru svorky bez odhaleného jadra drôtu.

3. Rukoväť sa nedá zavrieť, nedá sa posunúť nahor

Možné príčiny: Trvalý skrat alebo zablokovanie mechanizmu.

V obvode stále existuje skrat. Mechanizmus magnetického spúšte sa z bezpečnostných dôvodov násilne odmieta zavrieť alebo môže dôjsť k poškodeniu vnútornej zhášiacej komory veľkým prúdovým rázom.

Riešenie: V tejto situácii nenasilu zatvorte okruh! Najprv skontrolujte skrat v zaradených spotrebičoch alebo poškodenie kabeláže.

Ak ani po vylúčení vonkajších porúch okruh stále nie je možné uzavrieť, 1P AC istič splnil svoju ochrannú úlohu. Na ďalšie potvrdenie stavu produktu môže byť potrebná výmena. Kontaktujte plánovača.

4. Zariadenie po prúde nemá po zatvorení spínača žiadne napájanie

Možné príčiny: Nesprávne zapojenie alebo porucha vnútorného mechanizmu.

Prichádzajúce a odchádzajúce vedenia sú obrátené alebo svorka drôtu je na izolácii; aj keď je rukoväť v polohe ON, vnútorné kontakty nie sú zatvorené.

Riešenie: Pomocou multimetra zmerajte napätie na výstupných svorkách a skontrolujte, či svorka drôtu tlačí na izoláciu drôtu.

Každý produkt PUGAO prechádza testovaním polarity a kontinuity na automatizovanom pracovnom stole. Ak napriek správnemu zapojeniu stále nie je žiadne napätie, kontaktujte náš tím technickej podpory.

FAQ:

Prijímate prispôsobené služby?

Áno, máme viac ako 10 rokov skúseností v odvetví 1-pólových AC ističov. Poskytujeme služby OEM / ODM a môžeme vytlačiť logo vašej značky na produkty. Môžeme tiež poskytnúť prispôsobené riešenia podľa vašich výkresov a požiadaviek na parametre.

Ako dlho trvá dodacia lehota?

Závisí to od požiadavky a množstva produktov, ktoré kupujete.
