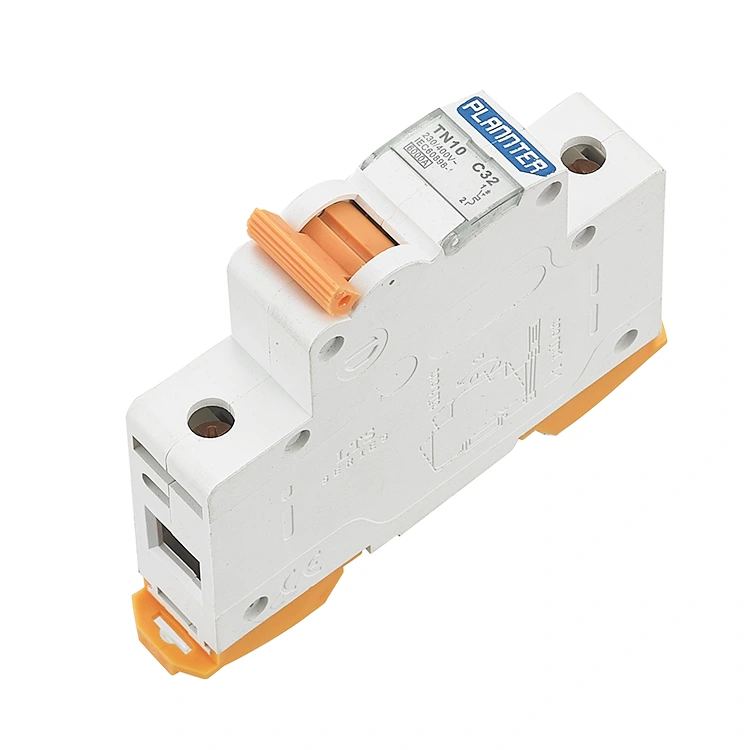

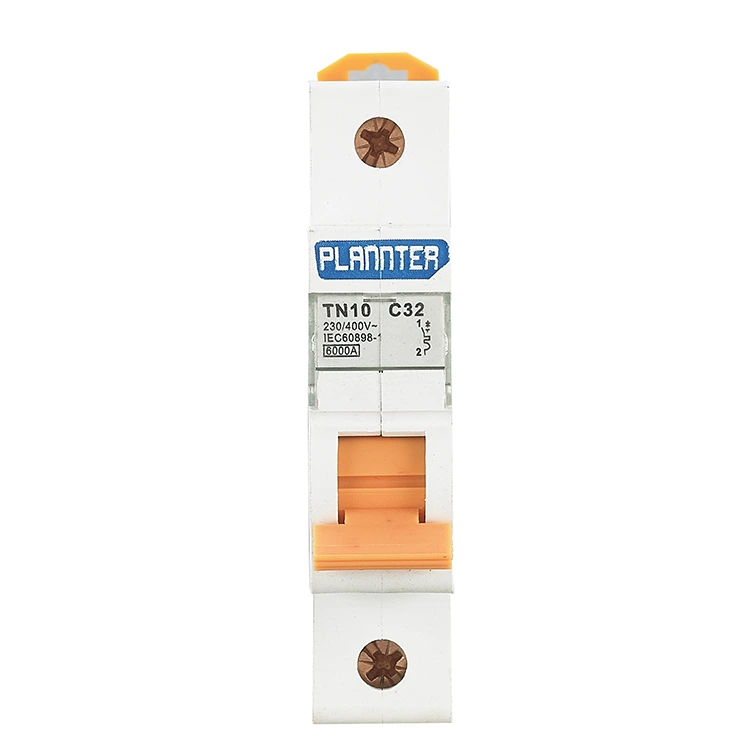

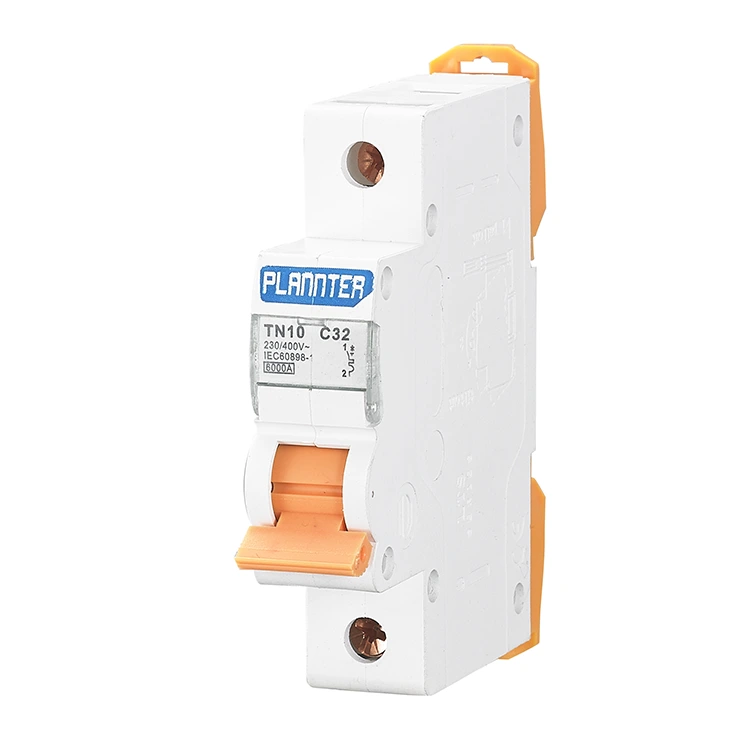

Ističe na ochranu proti skratu

Ističe na ochranu proti skratu sú nízkonapäťové elektrické rozvodné zariadenie. Je vybavený zariadením na zhášanie oblúka, ktoré účinne chráni obvod. V domácom a priemyselnom prostredí hrajú ističe podobnú úlohu ako kombinácia elektrických komponentov, ako sú nožové spínače, poistky a tepelné relé, aby sa zabezpečila bezpečná prevádzka obvodov.

Pracovný princíp

Vnútorne má istič dva primárne ochranné mechanizmy: bimetalový pásik určený na postupné preťaženie a elektromagnetickú cievku určenú na zvládanie skratov. Aby sa zabezpečilo automatické odpojenie okruhu v priebehu niekoľkých milisekúnd, zariadenie pri spustení vykoná nasledujúcu prevádzkovú sekvenciu:

Okamžité snímanie: Keď dôjde ku skratu, cez cievku umiestnenú vo vnútri ističa pretečie masívny rázový prúd.

Generovanie magnetickej sily: V súlade s princípmi elektromagnetickej indukcie tento mimoriadne vysoký prúd okamžite generuje nesmierne silné magnetické pole.

Mechanický vplyv: Sila generovaná týmto magnetickým poľom pôsobí ako ťažké kladivo, ktoré okamžite zasiahne vypínací mechanizmus.

Rýchle odpojenie: Elektrické kontakty sa násilne otvoria v priebehu milisekúnd, čím sa náhle preruší tok prúdu a zabráni sa tak roztaveniu vedenia v dôsledku extrémneho tepla alebo vznietenia.

Typy pólov ističov

1. Jednopólové ističe: Ističe pre skratové ochrany majú len jeden spínací kontakt a používajú sa hlavne pre jednofázové obvody, ako sú svetelné obvody alebo zásuvky v domácnosti.

2. Dvojpólové ističe: dvojpólové ističe majú dva spínacie kontakty na ovládanie fázového a nulového vodiča. Dvojpólové ističe sa zvyčajne používajú v scenároch, kde je potrebné súčasne ovládať fázový aj neutrálny vodič, ako sú napríklad ovládacie prvky motora alebo dvojfázové napájacie systémy.

3. 3-pólové ističe: 3-pólové ističe majú tri spínacie kontakty, ktoré ovládajú tri samostatné fázové vodiče, ako sú komerčné a priemyselné zariadenia, ktoré vyžadujú súčasné ovládanie troch samostatných elektrických vedení, aby sa zabezpečilo bezpečné a vyvážené rozloženie záťaže.

Výhody

1. Tento istič na ochranu proti skratu využíva štandardnú 35 mm montážnu metódu na DIN lištu a využíva vysoko presný magneticko-tepelný mechanizmus s dvojitým uvoľňovaním, aby sa vyrovnal s okamžitým nárazovým prúdom;

2. Vylepšený dizajn izolačného systému, aby sa zabránilo starnutiu izolácie spôsobenému dlhodobým tepelným namáhaním;

3. Menovité izolačné napätie do AC400V, s ochranou proti prepätiu, vhodné na výrobu fotovoltaickej energie a komplexnú sieť distribúcie energie;

4. Možnosti menovitého prúdu od 6A do 63A, kompaktný a modulárny dizajn, na splnenie obytného osvetlenia, zásuviek, motorov, fotovoltaických systémov a iných rôznych scenárov dopytu po záťaži.

5. Produkt podporuje službu OEM/ODM, ktorá spĺňa požiadavky zámorskej distribúcie a prispôsobenia značky. Továreň PUGAO (Plannter Electric) prešla medzinárodnou certifikáciou systému kvality ISO9001.

Aplikačné scenáre

Ističe PUGAO na ochranu proti skratu sa používajú v obytných, komerčných a priemyselných energetických systémoch a poskytujú spoľahlivú ochranu pre širokú škálu nastavení.

1. Systémy distribúcie energie v domácnostiach

Používa sa v obvodoch osvetlenia, elektrických zásuviek a domácich spotrebičov; v prípade skratu spôsobeného starnúcou elektroinštaláciou alebo poruchou spotrebiča rýchlo prerušia napájanie, aby sa predišlo vyhoreniu drôtu alebo vzniku požiaru.

2. Energetické systémy komerčných budov

Naše ističe sú vhodné pre rozvody elektrickej energie v komerčných priestoroch, ako sú nákupné centrá, administratívne budovy a hotely. Aplikované na hlavné aj vedľajšie obvody zabraňujú skratom spôsobujúcim rozsiahle výpadky napájania alebo poškodenie zariadenia.

3. Priemyselné zariadenia a výrobné linky

Nasadené v rôznych typoch priemyselných strojov, elektromotorov a automatizovaných výrobných liniek; rýchlo prerušia napájanie v prípade zlyhania zariadenia alebo anomálií zapojenia, čím zabraňujú poškodeniu zariadenia a prerušeniu výroby a zároveň znižujú náklady na údržbu a riziká prestojov.

4. Rozvodné skrine a riadiace systémy

Môže byť inštalovaný v rozvodných skriniach napájania a ovládacích paneloch, aby slúžil ako základné ochranné komponenty a poskytoval centralizovanú ochranu proti skratu pre viacero okruhov. Bežne sa používajú v inžinierskych projektoch a integrovaných elektrických zariadeniach.

5. Prostredia vysokého skratového prúdu

Pre obvody umiestnené v blízkosti transformátorov alebo zdrojov napájania – alebo v iných oblastiach charakterizovaných vysokou úrovňou skratového prúdu – kde sa vyžadujú ističe s vysokou vypínacou schopnosťou, slúži tento produkt ako ideálna voľba.

FAQ

Otázka: Sú ochrana proti skratu a ochrana proti preťaženiu to isté?

Odpoveď: Nie. Hoci sú zvyčajne integrované do rovnakého ističa, fungujú na odlišných princípoch. Ochrana proti preťaženiu chráni pred dlhotrvajúcim nadmerným zaťažením, pričom sa spolieha na akumuláciu tepla; ochrana proti skratu chráni pred okamžitými prúdmi vysokej veľkosti, pričom sa spolieha na magnetické príťažlivé sily.

Otázka: Prečo majú niektoré ističe menovitý prúd 6 kA, kým iné 15 kA?

Odpoveď: Označuje vypínaciu schopnosť. Menovitý prúd 6 kA znamená, že maximálny skratový prúd, ktorý môže bezpečne prerušiť, je 6 000 ampérov. Ak skutočný skratový prúd prekročí túto hodnotu, istič môže explodovať. Miesta s väčšími kapacitami transformátorov vyžadujú ističe s vyššou vypínacou schopnosťou; pred výberom dovoľte spoločnosti PUGAO, aby vám poskytla profesionálne odporúčania alebo prispôsobené dizajnové riešenie.

Otázka: Môžem vyčistiť istič? Ako mám postupovať?

Odpoveď: Áno, ale predtým sa musíte uistiť, že napájanie je úplne odpojené.

Na utieranie prachu z krytu použite suchú handričku, pričom dávajte pozor, aby sa prachové častice nedostali do komory na zhášanie oblúka.

Prísne zakázané: Na čistenie plastového krytu nepoužívajte chemické rozpúšťadlá ani vodu, pretože to môže zhoršiť výkon materiálov spomaľujúcich horenie alebo spôsobiť vnútorné skraty.
