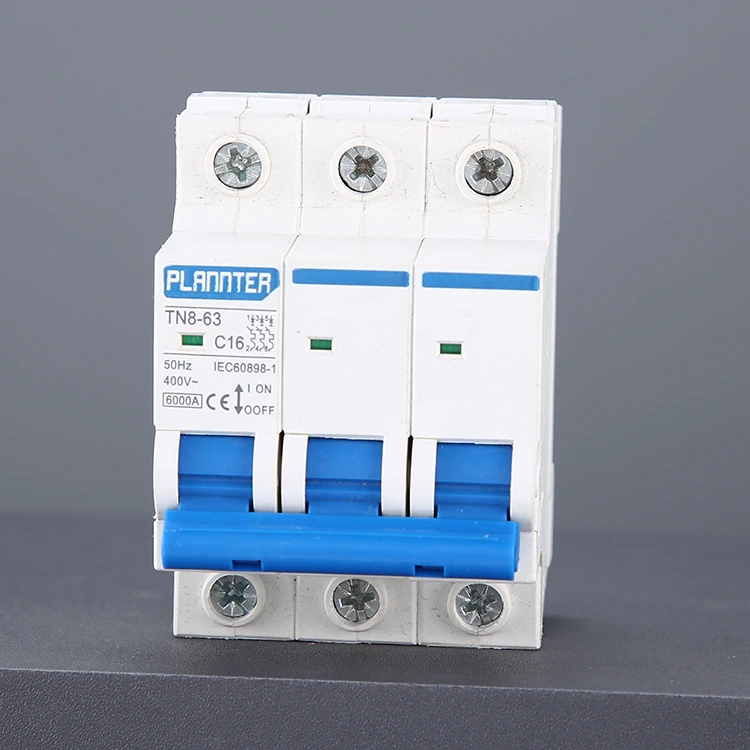

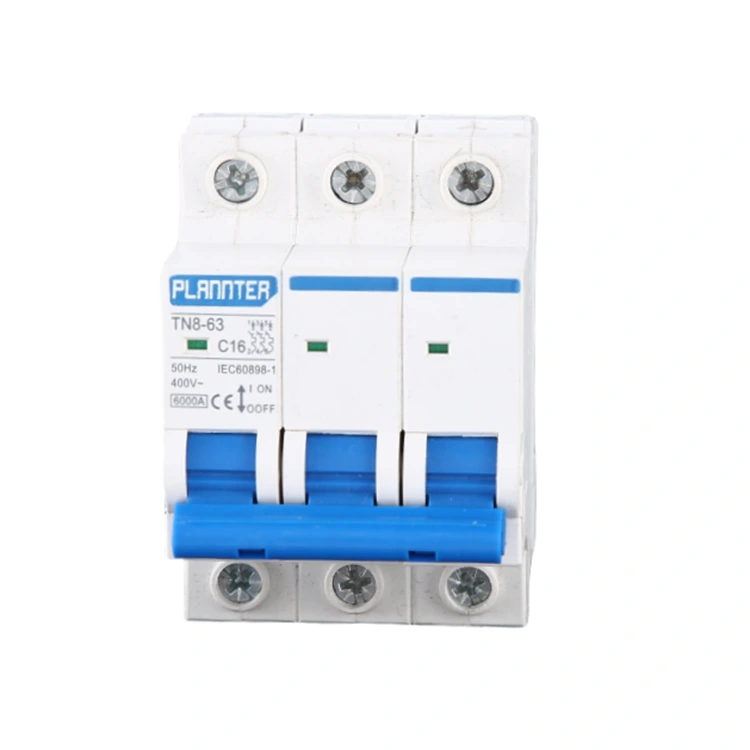

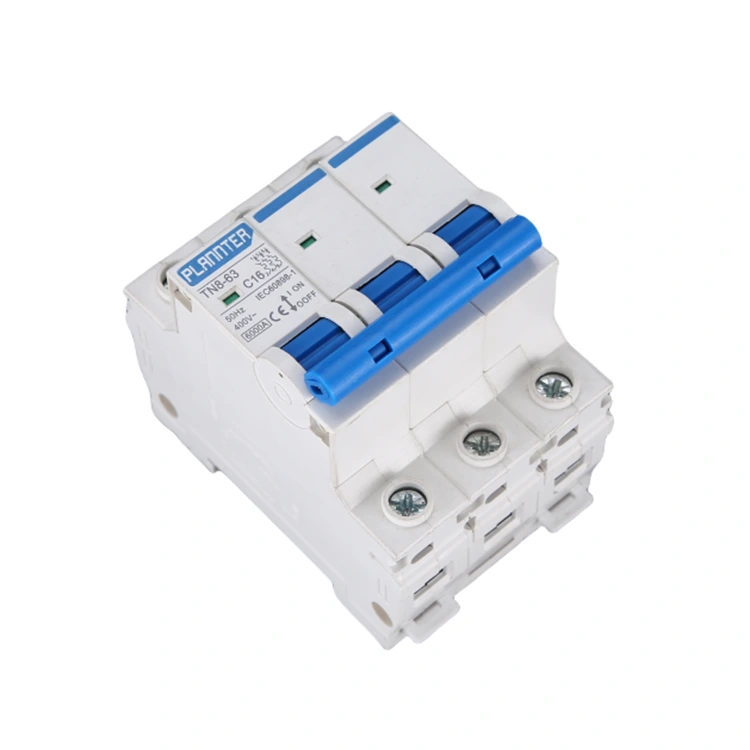

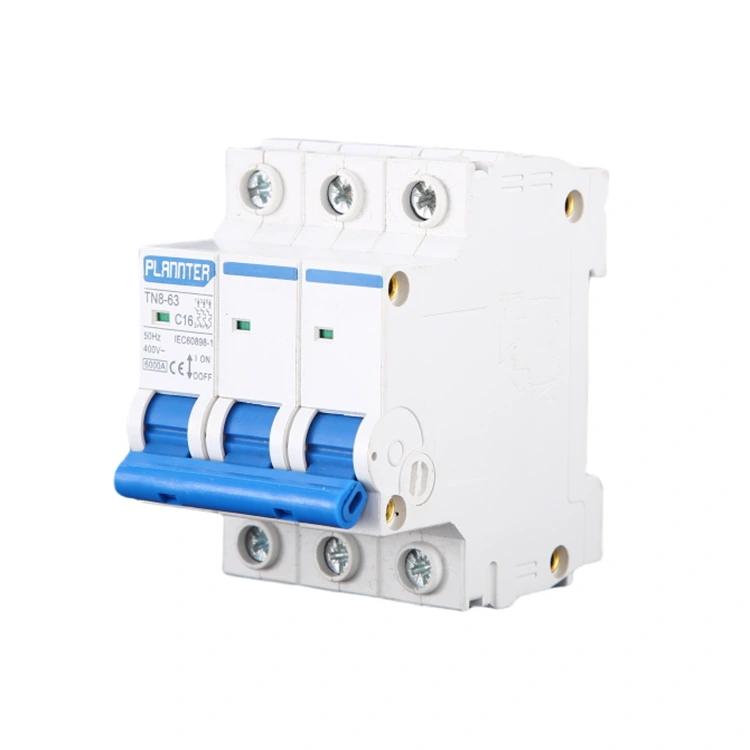

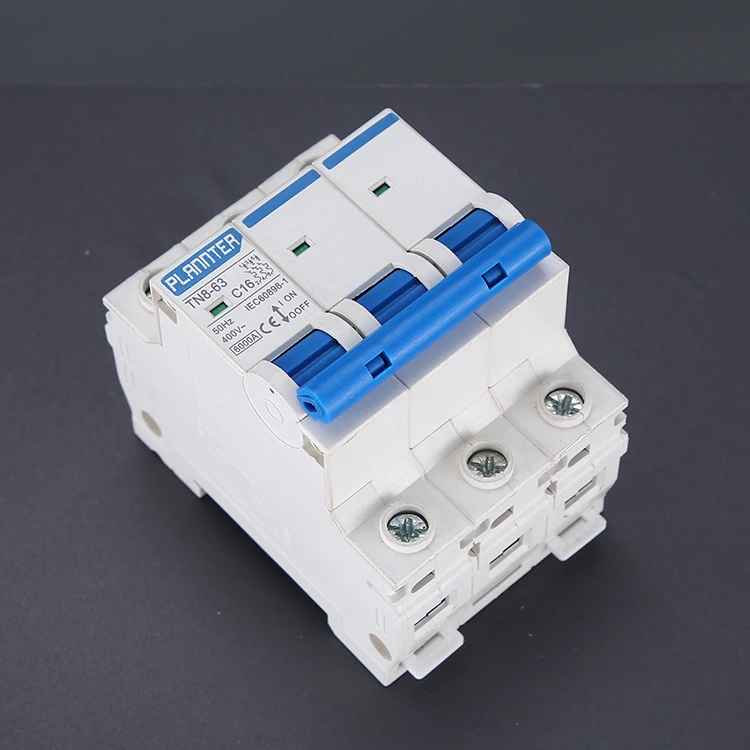

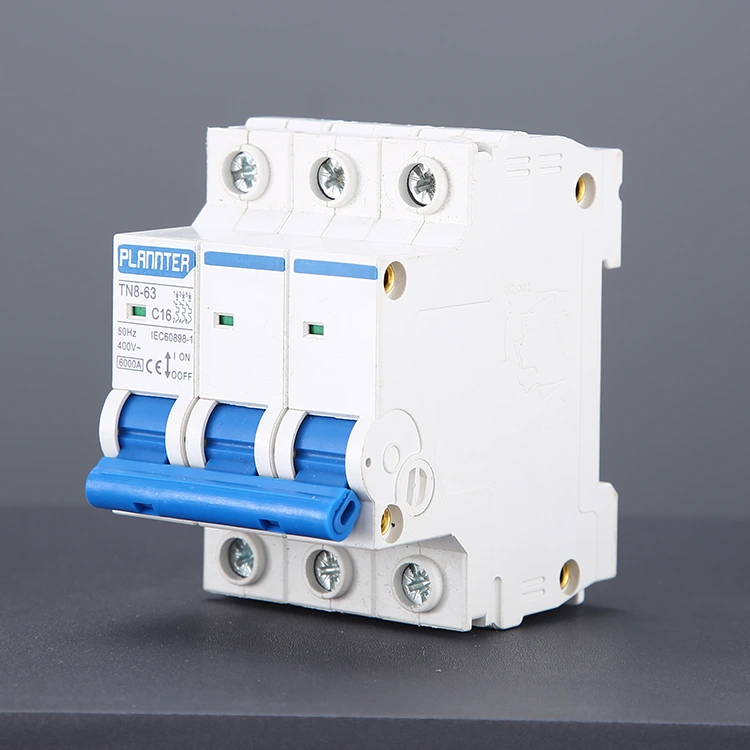

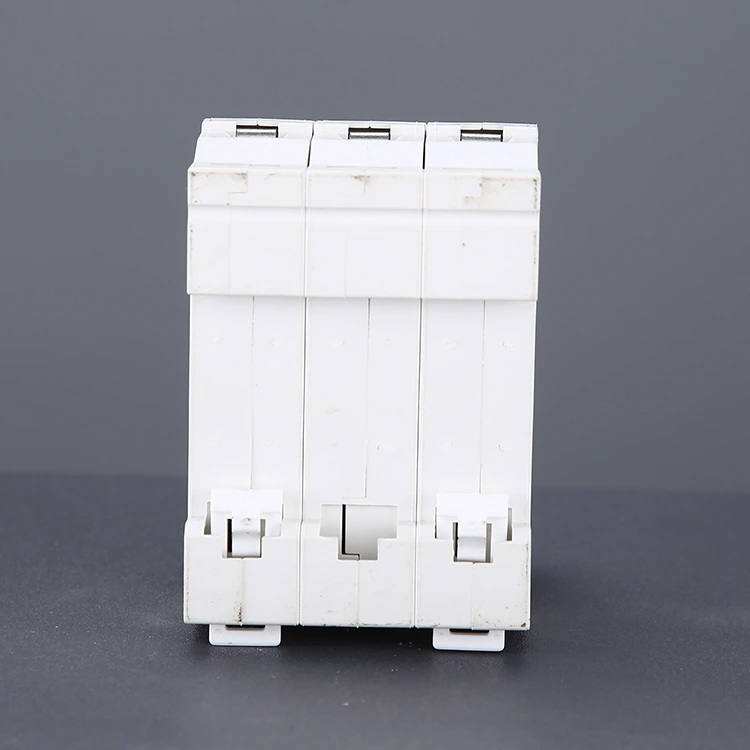

3-pólový medený miniatúrny istič

PUGAO (Plannter Electric) 3-pólové medené miniatúrne ističe majú krásny a jednoduchý dizajn s hladkými líniami a sú vyrobené z vysokokvalitných materiálov puzdra s dobrou spomaľovačou horenia. Okrem toho, kompaktný dizajn a malý objem uľahčujú inštaláciu do rôznych rozvodných skríň a ovládacích skríň, čo šetrí priestor.

Medzi kľúčové komponenty patria kontakty, zariadenie na zhášanie oblúka, spúšťací mechanizmus atď. Kontakty sú vyrobené z kvalitnej medi, ktorá má dobrú vodivosť a odolnosť proti opotrebovaniu, znižuje prechodový odpor a znižuje tepelné straty. Používame pokročilú technológiu zhášania oblúka, ako sú mriežky na zhášanie oblúka a štíty na zhášanie oblúka, ktoré dokážu rýchlo uhasiť oblúk, keď istič preruší obvod, čím zabráni oblúku pred poškodením zariadenia. Uvoľňovací mechanizmus je kľúčom k realizácii automatickej ochrannej funkcie MCB, keď je obvod preťažený, skratovaný a iné poruchy, spúšťací mechanizmus možno rýchlo aktivovať, aby sa istič vypol a prerušil obvod, aby sa ochránila bezpečnosť elektrického zariadenia a personálu.

Prečo je meď nevyhnutná pre 3P ističe?

V mnohých aplikáciách sú ističe 3P určené na napájanie elektromotorov alebo veľkých priemyselných zariadení, ktoré zahŕňajú veľké prúdové zaťaženie a predĺžené prevádzkové obdobia. Ak sa v snahe znížiť náklady použijú materiály ako hliník plátovaný meďou alebo dokonca pomedené železo pre vnútorné vodivé komponenty, výkon bude ohrozený; konkrétne bude zariadeniu chýbať výrazné výhody, ktoré ponúka celomedená konštrukcia:

1. Extrémne nízky nárast teploty

Elektrický odpor medi je výrazne nižší ako u hliníka alebo železa. Pri vedení vysokých prúdov – ako je 32A alebo 63A – čisté medené vodivé komponenty generujú podstatne menej tepla. To zaisťuje, že istič nebude trpieť nepríjemným vypínaním spôsobeným vnútorným prehriatím, ani jeho kryt neskrehne alebo sa predčasne neznehodnotí v dôsledku dlhodobého vystavenia vysokým teplotám.

2. Vynikajúca odolnosť proti skratu

Meď má vynikajúcu mechanickú pevnosť a tepelnú stabilitu. V prípade skratu – generovania poruchových prúdov 6 kA alebo 10 kA – obrovské elektromagnetické sily a extrémne teplo elektrického oblúka nespôsobia deformáciu alebo roztavenie vodivých prípojníc, čím sa zabezpečí, že istič môže bezpečne a efektívne prerušiť poruchový prúd.

3. Vynikajúci výkon elektroinštalácie

Medené káblové svorky vykazujú vynikajúcu afinitu s káblami (ktoré sú zvyčajne vyrobené z medeného drôtu), čo vedie k nižšiemu prechodovému odporu. Okrem toho je meď vysoko odolná voči oxidácii, čím zabraňuje prehrievaniu a zuhoľnateniu v miestach pripojenia vodičov.

Základné parametre

Menovité napätie: Menovité napätie je AC400V, ktoré môže stabilne fungovať bez nehôd v prostredí so striedavým napätím 400V a je vhodné na použitie v nízkonapäťových distribučných systémoch, ako sú priemyselné závody, komerčné budovy, obytné domy a iné miesta.

Teplé tipy: pri výbere ističov sa menovité napätie musí zhodovať so skutočným napätím obvodu, inak to môže viesť k tomu, že istič nebude fungovať správne a môže dokonca spôsobiť bezpečnostné nehody.

Menovitý prúd: Menovitý prúd sa pohybuje od 6A do 63A, čo môže uspokojiť potreby rôznych zaťažovacích prúdov.

Skratová vypínacia schopnosť: Model T8-3P Pugao 3 pólový medený miniatúrny istič podporuje skratovú vypínaciu kapacitu až 6 kA. Má silnú skratovú vypínaciu schopnosť, ktorá dokáže rýchlo prerušiť prúd v prípade skratových porúch a účinne chráni bezpečnosť elektrického zariadenia a celého energetického systému.

Naše výrobné normy

Ako priamy výrobca sa spoločnosť PUGAO (Plannter Electric) zaviazala používať vysokokvalitné medené komponenty vo všetkých našich vysokošpecifikovaných 3-pólových ističoch. Môžete pristúpiť k hromadnému nákupu s úplnou dôverou alebo nás priamo kontaktovať a dohodnúť si špecifické prispôsobenia prispôsobené požiadavkám vášho projektu.

Plne automatizovaná technológia bodového zvárania: Používame plne automatizované zariadenia na vykonávanie vysoko presného zvárania medených kontaktov na prípojnice, čím sa zaisťuje, že elektrický odpor v miestach pripojenia je prakticky nulový.

Elektrolytická meď triedy T2: Vyberáme výhradne vysokočistú elektrolytickú meď, pričom striktne odmietame použitie akejkoľvek recyklovanej alebo nečistej medi, čím zaručujeme – priamo od zdroja –, že naše produkty dosahujú skutočnú vypínaciu kapacitu 6 kA.

Hrubé postriebrené kontakty: Na kontaktných plochách našich medených súčiastok s prúdom používame ďalšie kontakty zo zliatiny striebra, aby sme zabránili erózii oblúka – vyhoreniu medeného materiálu spôsobeného elektrickým oblúkom vznikajúcim počas prerušenia obvodu.

Kde je vhodný 3-pólový medený miniatúrny istič?
