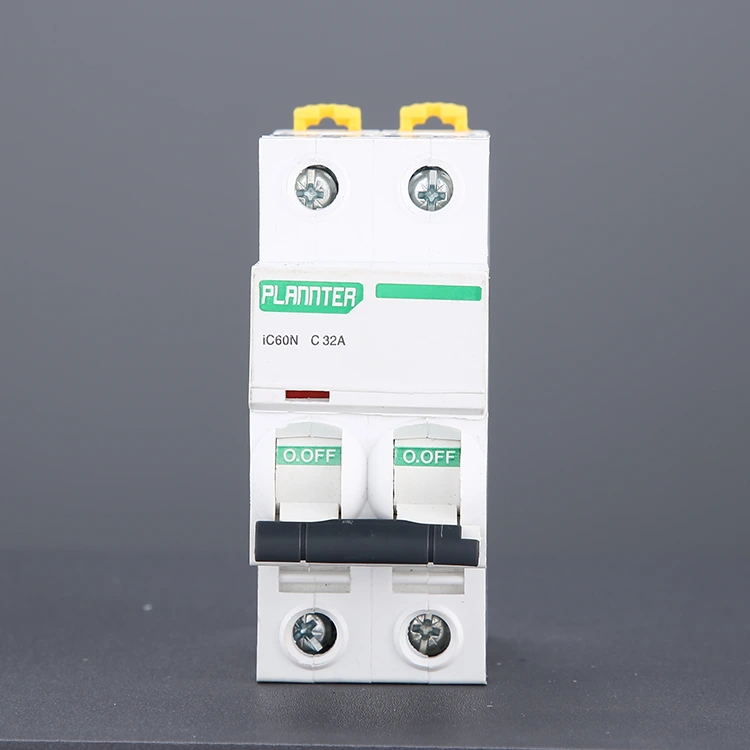

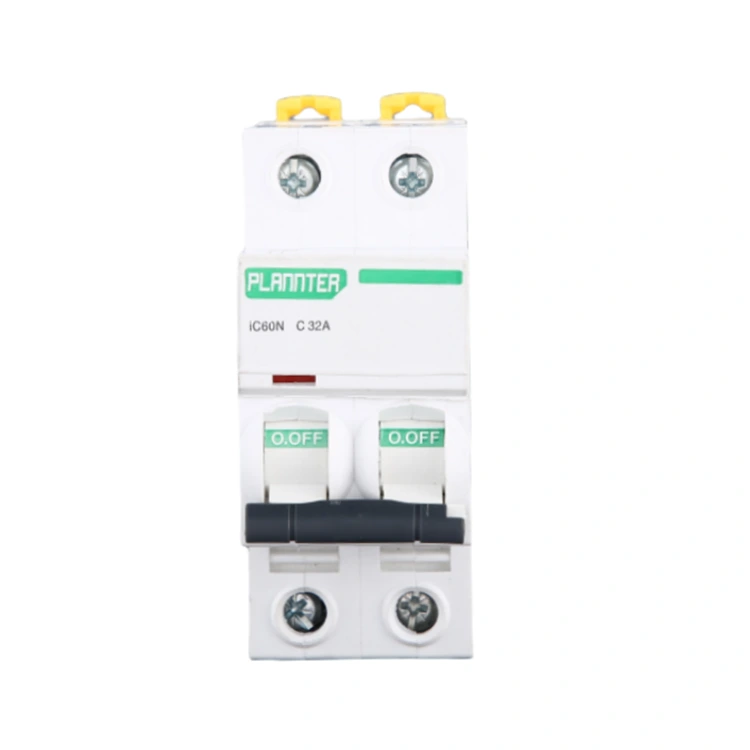

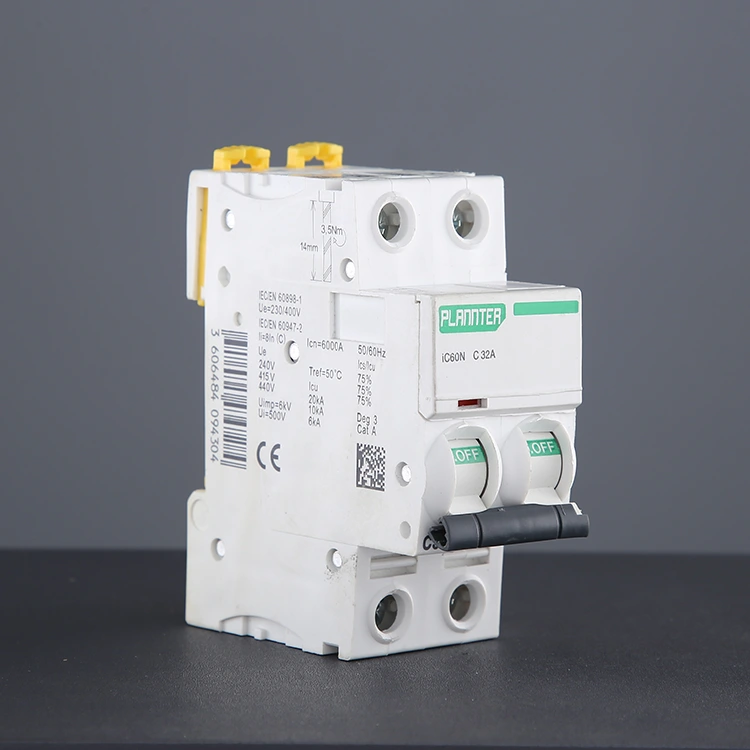

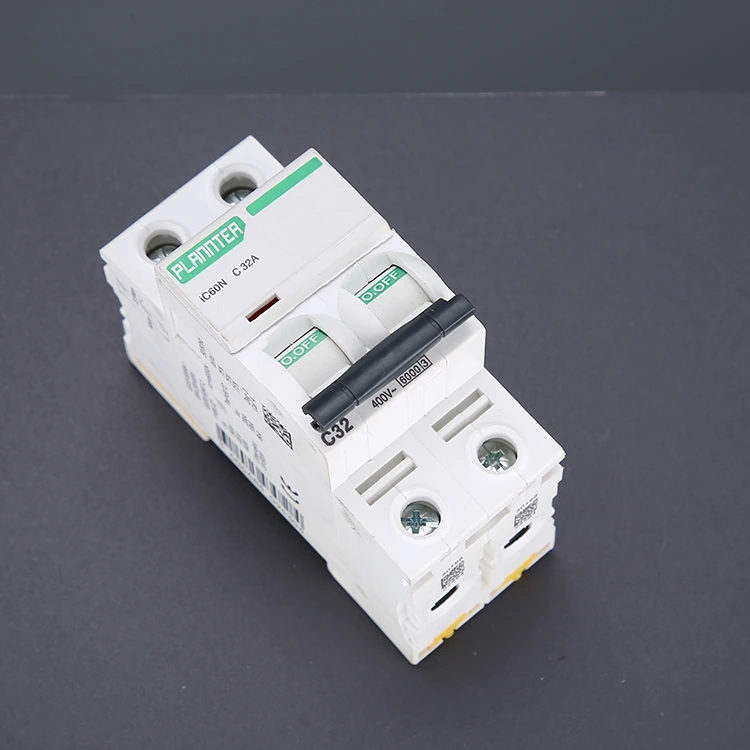

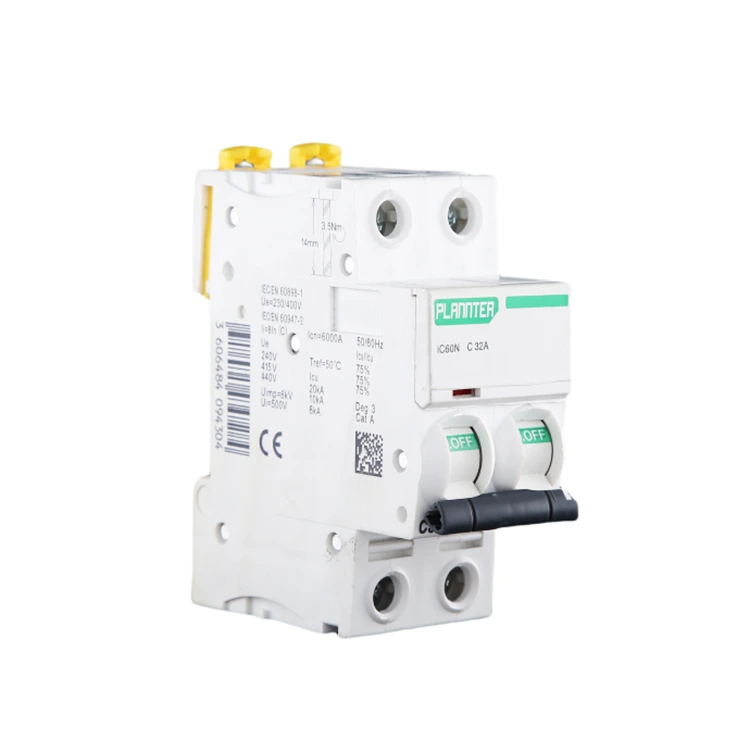

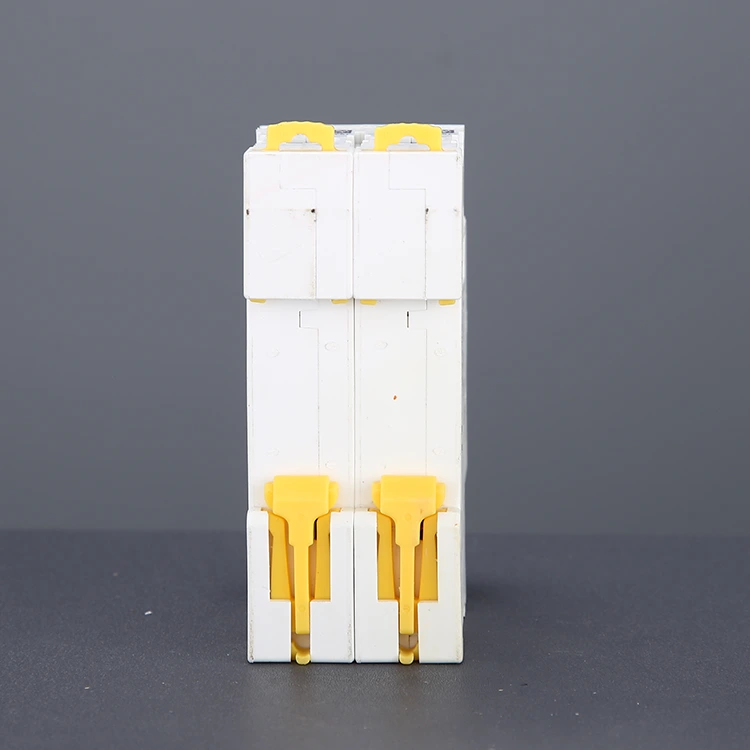

Miniatúrny istič na lištu DIN

Na rozdiel od jednopólového ističa (1P), ktorý odpája len požiarny vodič, 2-pólový miniatúrny istič na DIN lištu pri vypnutí synchrónne odpojí požiarny vodič a nulový vodič, čím sa zabráni riziku úrazu elektrickým prúdom v dôsledku elektrifikácie nulového vodiča, čo je vyšší bezpečnostný faktor. Preto je obzvlášť vhodný pre aplikácie, ktoré vyžadujú úplnú ochranu pred výpadkom prúdu, ako sú domáce klimatizácie, ohrievače vody, rozvodné hlavné vypínače, malé energetické zariadenia a pod.

Prečo je dizajn lišty DIN priemyselným štandardom?

1. Modularita a flexibilita

Podobne ako pri stavaní z blokov môžete na koľajnicu namontovať viacero ističov, prúdových chráničov, stýkačov alebo relé vedľa seba.

Ak okruh vyžaduje ďalšiu vetvu, stačí jednoducho vložiť nový istič do voľného miesta na koľajnici – bez toho, aby ste museli vymieňať celú rozvodnú dosku.

2. Výnimočná účinnosť inštalácie

Pre elektrikárov zaberie inštalácia miniatúrneho ističa na DIN lištu len pár sekúnd. V porovnaní s tradičnými metódami upevnenia skrutkami sa čas inštalácie skráti o viac ako 80 %.

3. Štandardizácia a zameniteľnosť

Dodržiavaním normy IEC 60898 sú ističe PUGAO rozmerovo plne kompatibilné so značkami ako ABB, Schneider Electric a Siemens. Ak potrebujete vymeniť existujúce zariadenie, naše produkty slúžia ako priame náhrady.

4. Odvod tepla a údržba

Montáž na koľajnicu zavesí ističe, čím sa za nimi vytvorí medzera na cirkuláciu vzduchu, ktorá uľahčuje efektívne odvádzanie tepla.

Pri údržbe stačí vybrať konkrétne zariadenie z koľajnice, čím odpadá potreba rozoberať celý kryt skrinky.

Montáž na DIN lištu vs. pevná montáž: Aký je rozdiel?

Scenáre pre výber montáže na koľajnicu: Montáž na koľajnicu je preferovanou voľbou pre viac ako 90 % aplikácií ističov.

● Štandardné rozvodné skrine alebo skrine

● Situácie vyžadujúce dávkovú inštaláciu (inžinierske projekty)

● Prípady, kedy môže byť v budúcnosti potrebná údržba alebo rozšírenie

● Obytné, komerčné a väčšina priemyselných distribučných systémov elektrickej energie

Funkcia

Ochrana proti preťaženiu: Keď zaťažovací prúd dlhodobo prekročí menovitú hodnotu, bimetal vo vnútri MCB sa ohne teplom, spustí sa mechanický mechanizmus a preruší sa obvod, čím sa zabráni prehriatiu vedenia a spôsobeniu požiaru.

Ochrana proti skratu: Keď dôjde ku skratu vo vedení a prúd sa okamžite zvýši, elektromagnetický úderník rýchlo vygeneruje silnú magnetickú silu a zatlačí spojovací mechanizmus, aby odpojil kontakty, čím sa realizuje milisekundové vypnutie.

Úplná izolácia: Počas údržby alebo generálnej opravy môže ručné ovládanie ističa súčasne odpojiť požiarne vedenie a nulové vedenie, čím sa zabezpečí, že zariadenie nebude elektrizované a bude zabezpečená bezpečnosť operátorov.

Dvojité monitorovanie: Tento miniatúrny istič na lištu DIN môže monitorovať aktuálny stav požiarneho vedenia a nulového vedenia v reálnom čase a okamžite spustiť ochrannú akciu, keď sa v niektorom z vedení vyskytne akákoľvek abnormalita.

Ako správne nainštalovať istič na lištu DIN?

Súčasťou dodávky vášho produktu, PUGAO poskytuje komplexnú príručku inštalácie a údržby; ak narazíte na nejaké problémy, neváhajte kontaktovať náš tím technickej podpory po predaji. Keďže dizajn na DIN lištu zjednodušuje proces inštalácie, môžeme ponúknuť aj odporúčania založené na štandardných inštalačných postupoch.

Krok 1: Odpojte napájanie

Pred vykonaním akýchkoľvek operácií je nevyhnutné prerušiť hlavné napájanie rozvodnej skrine. Na kontrolu vstupných svoriek použite multimeter alebo tester napätia; pokračujte v práci až po potvrdení, že nie je prítomné žiadne napätie. Odporúčame nosiť zateplené rukavice a ochranné okuliare.

Krok 2: Skontrolujte prostredie inštalácie

Skontrolujte, či je v rozvodnej skrini nainštalovaná štandardná 35 mm lišta DIN. Uistite sa, že je dostatok voľného priestoru na uľahčenie odvodu tepla a budúcej údržby a uistite sa, že koľajnica je bezpečne upevnená bez akéhokoľvek uvoľnenia.

Krok 3: Namontujte istič na koľajnicu

Zarovnajte hornú sponu ističa s lištou DIN a potom zatlačte nadol, kým spodná spona automaticky nezapadne na miesto. Zariadenie musí byť bezpečne upevnené a bez akéhokoľvek kývania.

Modulárna konštrukcia umožňuje inštaláciu viacerých ističov vedľa seba.

Krok 4: Pripojte napájacie a zaťažovacie vedenia

Štandardná konfigurácia zapojenia zahŕňa pripojenie napájacieho vstupu k horným svorkám a výstupu záťaže k spodným svorkám. Použite vodiče, ktoré spĺňajú špecifikovaný menovitý prúd (napr. pre 32A istič sa odporúča prierez vodiča ≥4 mm²). Pevne utiahnite skrutky svoriek, aby ste zabránili uvoľneniu spojov alebo prehriatiu.

Krok 5: Overte stav zapojenia a inštalácie

Presvedčte sa, že všetky káblové spojenia sú bezpečné a že nie sú odkryté žiadne holé vodiče. Skontrolujte polaritu a fázovú sekvenciu – to je obzvlášť dôležité pre trojfázové systémy. Uistite sa, že vypínač ističa je v polohe „OFF“ (odpojený).

Krok 6: Testovanie pri zapnutí

Po obnovení hlavného napájania prepnite istič do polohy "ON", aby ste otestovali správnu funkciu. Skontrolujte akékoľvek abnormálne zvuky, známky prehriatia alebo neočakávaného vypnutia.

FAQ

1. Ste obchodná spoločnosť alebo výrobca?

Sme profesionálna továreň s 10-ročnými skúsenosťami s miniatúrnym ističom na DIN lištu.

2. Prijímate prispôsobené služby?

Poskytujeme služby OEM / ODM, na produkty môžeme vytlačiť logo vašej značky. Profesionálny technický a cenový tím môže poskytnúť uspokojivé riešenia podľa vašich výkresov a požiadaviek na parametre.
