AC 4pólový istič 225A

Pugao AC 4-pólový istič 225A spĺňa a v mnohých aspektoch prekračuje požiadavky relevantných medzinárodných a národných noriem pre svoje kritické špecifikácie, ako je menovité prevádzkové napätie, menovité izolačné napätie a stupeň ochrany proti vniknutiu (napr. IP40). Všetky certifikované kľúčové údaje o výkone sú čitateľne vyznačené na samotnej jednotke a sú úplne podrobne uvedené v priloženej technickej príručke. Uchovávame tiež úplné správy o typových testoch od akreditovaných autoritatívnych orgánov a vítame vás, aby ste si tieto správy mohli kedykoľvek overiť. Sme presvedčení, že transparentnosť s technickými údajmi je základom dôvery. Pre ďalšie informácie alebo vyžiadanie testovacích správ nás neváhajte kontaktovať.

Odoslať dopyt

Popis produktu

Navrhnuté pre strednú distribúciu energieAC 4pólový istič 225Akombinuje robustný konštrukčný dizajn s precíznymi ochrannými schopnosťami. S podporou komplexného zabezpečenia kvality Pugao (Plannter Electric) táto séria zaisťuje bezchybný výkon pre kritické 4-vodičové systémy.

Čo je AC 4-pólový istič 225A?

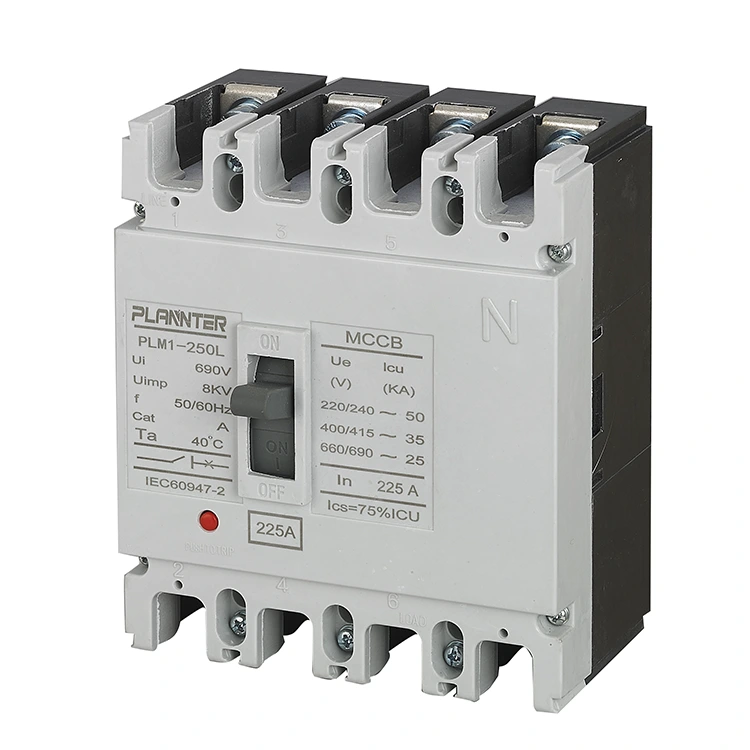

TheAC 4pólový istič 225Aje špecializované elektrické ochranné zariadenie určené na zabezpečenie trojfázových obvodov s neutrálnym vedením (L1, L2, L3, N). Dimenzovaný na 225 ampérov slúži ako základná súčasť pre distribúciu energie, ktorá chráni nadväzujúce zariadenia pred preťažením a skratom a zároveň zabezpečuje úplnú izoláciu systému.

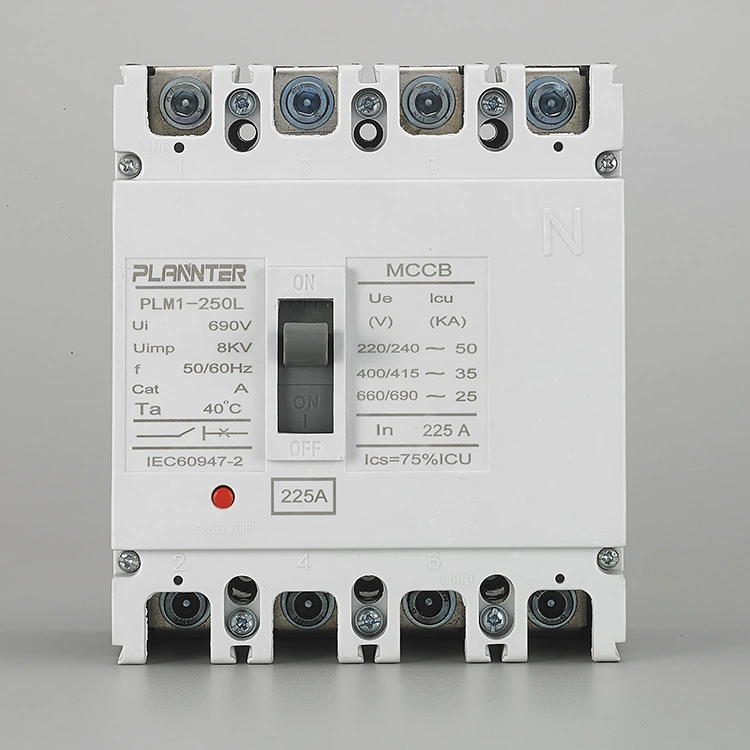

AC 4 Pole Molded Case Circuit Breaker 225A

Ako to funguje, funguje a ladí

Operačný mechanizmus

Jednotka sa vyznačuje jasným, citlivým ručným ovládacím mechanizmom s výraznou hmatovou spätnou väzbou. Polohy rukoväte sú výslovne označené:

ON:Okruh je uzavretý a pod napätím.
VYPNUTÉ:Okruh je otvorený a bez napätia.
VYPNUTÉ:Medzipoloha označujúca výskyt poruchy.

Pracovný princíp

AC 4-pólový istič 225A využíva tepelno-magnetickú spúšť na dvojvrstvovú ochranu:

Tepelná ochrana (preťaženie):Používa bimetalový prvok na zabezpečenie inverzného vypínania. Čím vyšší je prúd preťaženia, tým rýchlejšie je vypnutie.
Magnetická ochrana (skrat):Poskytuje okamžitú odozvu na okamžité odstránenie veľkých poruchových prúdov (až do desiatok kA).

Uvedenie do prevádzky a príslušenstvo

Séria ponúka silnú rozšíriteľnosť pre špecifické potreby aplikácií. Uvedenie do prevádzky zahŕňa inštaláciu požadovaných doplnkov do určených slotov:

Pomocné kontakty:Pre diaľkovú signalizáciu stavu ističa.
Spúšťač:Umožňuje diaľkové vypnutie/otvorenie ističa.
Podpäťové uvoľnenie:Automaticky vypne istič, ak napätie klesne pod bezpečnú úroveň.
RCD modul:Pridáva ochranu proti zemnému úniku pre komplexnú bezpečnosť.

Kľúčové technické vlastnosti a špecifikácie

Kapacita

Menovitý prúd225A, vhodné pre stredné rozloženie záťaže.

Poliaci

4-pólové (4P):Chráni tri fázy plus nulový vodič, čím zabezpečuje úplnú izoláciu obvodu.

Napätie

Určené pre štandardné AC rozvodné siete (typicky 400V/690V AC).

Výletová jednotka

ŠtandardnéTepelno-magnetickéjednotka s nastaviteľným alebo pevným nastavením v závislosti od variantu modelu.

Hodnotenie prerušení

Vysoká skratová vypínacia schopnosť (Icu) schopná bezpečne zvládnuť desiatky kiloampérov.

Montáž

Používa bezpečnéskrutkové spoje, zabezpečujúce spoľahlivé elektrické rozhranie pre vysokoprúdové aplikácie.

Stavebníctvo

Robustný tvarovaný dizajn puzdra, ktorý je odolný voči nárazom a rozmerovo stabilný.

Zabezpečenie kvality a doručenie

V Pugao Electric je našou zásadou „zabrániť chybám v postupe do ďalšej fázy“.

100% kontrola:Každá jednotka sa pred odoslaním podrobuje mechanickým, elektrickým a environmentálnym testom.
Exportné balenie:AC 4-pólový istič 225A je zabezpečený tak, aby vydržal manipuláciu na veľké vzdialenosti.
Rýchle dodanie:Bežné modely sú často dostupné zo skladu, zatiaľ čo prispôsobené objednávky sa riadia potvrdeným časovým harmonogramom výroby.

AC 4 Pole Molded Case Circuit Breaker 225A

< AC 4 Pole Molded Case Circuit Breaker 225A

Špecifikácia produktu

Typ	Menovitý prúd (A)	Číslo pólu	Menovité izolačné napätie (V)	Menovité prevádzkové napätie (V)	Maximálna kapacita skratového vypínania (KA)	Slúži na vypínanie skratu (KA)	Kategória využitia
PLM1-63L	(6),10,16,20,25,32,40,50,63	3	AC 500V	400 V	25	18	A
PLM1-63M	(6),10,16,20,25,32,40,50,63		AC 500V		50	35
PLM1-100L	(10),16,20,25,32,40, 50,63,80,100		AC 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225,250,315,400				50	35
PLM1-400M	225,250,315,400				65	42
PLM1-630L	400 500 630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630 700 800	3			70	50
PLM1-800H	630 700 800				100	65
PLM1-1250	80 010 001 250				65	32.5
PLM1-1250	80 010 001 250				65	32.5

FAQ

Prečo používať 4-pólový namiesto 3-pólový?

4-pólový istič odpojí všetky tri fázyanulový vodič súčasne. This is essential for:

Bezpečnosť:Zabezpečuje úplnú izoláciu okruhu pre personál údržby.
Záložné napájacie systémy:Vyžaduje sa pre prenosové spínače (ATS), aby sa zabránilo slučkám medzi nulou a zemou pri prepínaní medzi napájaním z verejnej siete a napájaním generátora.
Harmonické zmiernenie:Chráni pred neutrálnymi prúdmi spôsobenými nelineárnymi záťažami (ako sú VFD a počítače).

Aké je menovité napätie?

TheAC 4pólový istič 225Aje zvyčajne dimenzovaný pre štandardné priemyselné distribučné napätia, ktoré bežne podporujú400V až 690V ACsystémov. Presné menovité prevádzkové napätie (Ue) a izolačné napätie (Ui) nájdete na špecifickom štítku na jednotke.

Aký je typ jednotky cesty?

Štandardné modely využívajú aTepelno-magnetická vypínacia jednotka:

Termálne: Provides inverse-time protection against overloads using a bimetallic strip.
Magnetické:Poskytuje okamžitú ochranu proti skratu.

Note: Electronic trip units may be available for more precise settings.

Aká je vypínacia schopnosť?

Vypínacia kapacita (Icu) sa líši podľa konkrétneho variantu modelu, ale je navrhnutá tak, aby zvládla významné poruchové prúdy typické pre strednú distribúciu. TheAC 4pólový istič 225Avo všeobecnosti ponúka vypínaciu kapacitu v rozsahu od25 kA až 85 kA(pri 400 V), čím sa zabezpečí, že dokáže bezpečne prerušiť skraty bez poškodenia.
