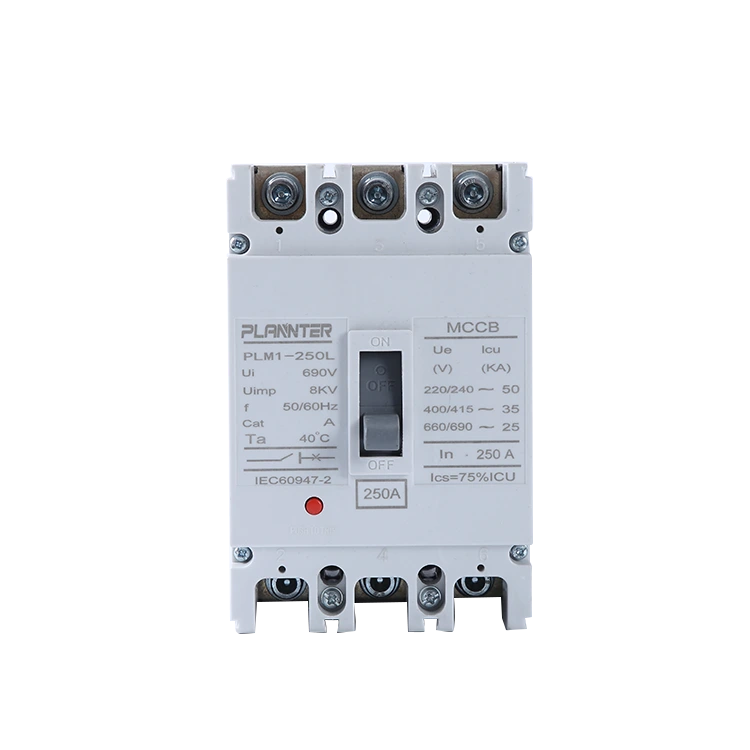

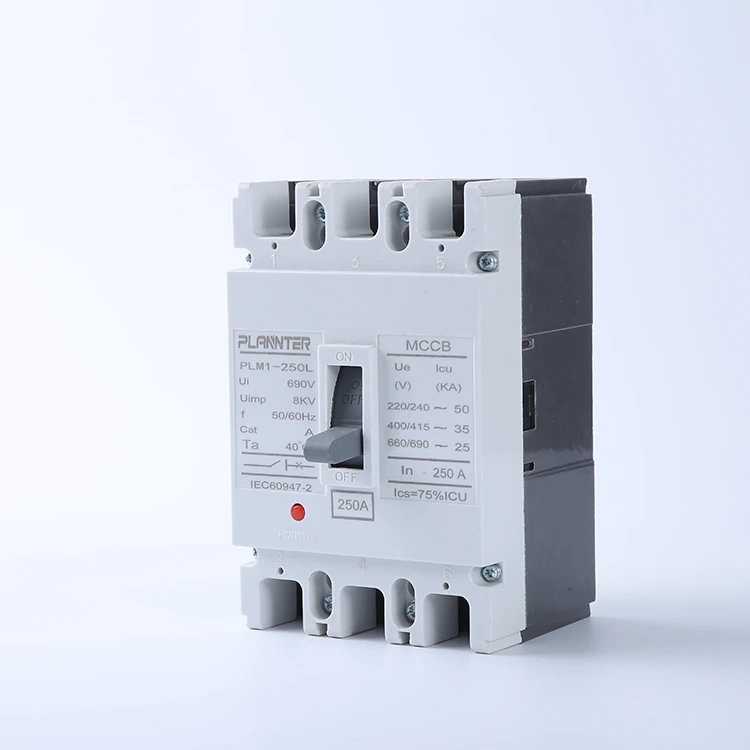

Striedavý vysokonapäťový istič

AnStriedavý vysokonapäťový ističje robustné zariadenie na ochranu obvodov navrhnuté tak, aby zvládlo vysoké prúdové zaťaženie a extrémne skratové situácie. Slúži ako „posledná obrana“ vášho energetického systému, pričom zaisťuje prerušenie aj pri závažných poruchových stavoch.

Tieto ističe sú vyrobené z materiálov odolných voči oblúku a nárazu a poskytujú rozmerovo stabilný výkon, vďaka čomu sú spoľahlivým jadrom v rozvodných skriniach napájania pre rozsiahle prevádzky.

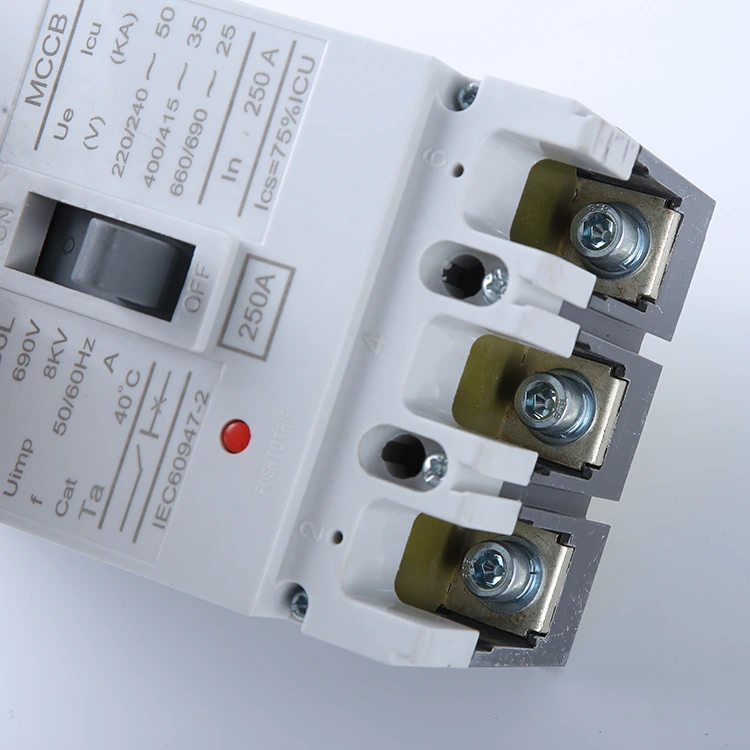

Kľúčové vlastnosti a špecifikácie

Rozsah napätia

Menovité prevádzkové napätie:AC 400V/690V; Striedavý vysokonapäťový lisovaný istič je vhodný pre priemyselné aplikácie vysokonapäťovej distribúcie energie a podporuje trojfázové, trojvodičové systémy.

Izolačný výkon:Obsahuje výdržné napätie 3000 V a impulzné výdržné napätie 8 kV, čo zaisťuje bezpečnosť izolácie vo vysokonapäťových prostrediach.

Breaking Capacity

Ultimate Short-Circuit Brkapacita odberu:Icu dosahuje až 65 kA – 100 kA, čo umožňuje rýchle prerušenie obvodu pri extrémnych skratových poruchách, ktoré slúži ako posledná obranná línia systému.

Kapacita vypínania servisného skratu:Ics ≥ 50 kA, čo umožňuje, aby zariadenie zostalo funkčné aj po viacnásobnom prerušení poruchy, čím sa znižujú náklady na údržbu.

Aktuálne hodnotenia

Menovitý prúd:Pokrýva rozsah 250A – 1600A, podporuje štandardné špecifikácie ako 250A, 400A, 630A, 800A, 1000A, 1250A a 1600A, aby vyhovoval rôznym požiadavkám na zaťaženie.

Nastaviteľné nastavenia cesty:Disponuje rozsahom tepelnej spúšte 80 % – 100 % In a rozsahom magnetickej spúšte 4 – 10 In, čo umožňuje selektívnu ochranu, aby sa zabránilo nepríjemnému vypínaniu.

Prevádzkové podmienky

Teplota okolia:-25°C až +70°C, schopný odolávať extrémnym teplotným výkyvom v priemyselnom prostredí.

Spôsob montáže:Pevný alebo výsuvný typ; podporuje horizontálne/vertikálne pripojenia prípojníc a je kompatibilný so štandardnými inštalačnými rozmermi rozvodnej skrine.

Trieda ochrany:IP20 (pre inštaláciu do skrinky); kryt je vyrobený z technických plastov odolných voči vysokým teplotám a nárazom a spĺňa normu IEC 60947-2.

Kľúčové rozdiely: Nízkonapäťové a vysokonapäťové ističe

Pochopenie rozdielu medzi nízkonapäťovou (NN) a vysokonapäťovou (HV) ochranou je rozhodujúce pre výber správneho zariadenia pre váš energetický distribučný systém. Tu je ich porovnanie:

Nízkonapäťové (NN) ističe

• Rozsah napätia:Typicky dimenzované pre systémy do **1000 V AC**. Bežné hodnoty zahŕňajú 240 V a 400 V pre obytné a ľahké komerčné použitie.
• Aplikácie:Široko používaný v domácich rozvodných rozvádzačoch, malých komerčných budovách a ochrane koncových obvodov (osvetlenie, zásuvky).
• Veľkosť a zložitosť:Všeobecne kompaktné (napr. MCB) a jednoduchší dizajn, so zameraním na základnú ochranu proti preťaženiu a skratu bez zložitých systémov riadenia oblúka.

Vysokonapäťové (VN) ističe

• Rozsah napätia:Navrhnuté pre systémy stredného až vysokého napätia, často v rozsahu od **3,3 kV do 72,5 kV** alebo vyššie.
• Zhášanie oblúka:Pretože vysoké napätie vytvára silné oblúky, tieto ističe (ako našeStriedavý vysokonapäťový istič) vyžadujú pokročilé technológie zhášania elektrického oblúka, ako sú vákuové fľaše, plyn SF6 alebo špecializované mriežky na bezpečné prerušenie prúdu.
• Aplikácie:Nevyhnutné pre závody ťažkého priemyslu, elektrárne, veľké transformátory a hlavné distribučné napájače, kde je spoľahlivosť kritická.
• Ochrana:Často vybavené sofistikovanými elektronickými spúšťacími jednotkami pre presnú selektívnu koordináciu a možnosti diaľkového ovládania.

Aké sú typy vysokonapäťových ističov?

Vysokonapäťové ističe sú kategorizované podľa média, ktoré používajú na uhasenie elektrického oblúka. Výber správneho typu je nevyhnutný pre bezpečnosť a efektivitu systému.

Vákuový istič (VCB)

• Princíp:Používa vákuum (tlak < 10⁻⁴ Pa) ako zhášacie a izolačné médium. Neprítomnosť molekúl plynu mimoriadne sťažuje udržanie oblúka.
• Kľúčové vlastnosti:Kompaktná veľkosť, dlhá životnosť a bezúdržbová prevádzka. Sú šetrné k životnému prostrediu, pretože nepoužívajú plyn ani ropu.
• Aplikácia:Dominantné vo vnútorných aplikáciách rozvádzačov vysokého napätia (do 40,5 kV).

Istič SF6

• Princíp:Používa plynný fluorid sírový (SF6), ktorý má izolačnú silu ~ 2,5x vyššiu ako vzduch a schopnosť zhášať oblúk ~100x lepšiu ako vzduch.
• Kľúčové vlastnosti:Vynikajúci výkon v prenosových sieťach vysokého napätia (VN) a veľmi vysokého napätia (VN). Sú spoľahlivé, ale vyžadujú prísne utesnenie, aby sa zabránilo úniku plynu.
• Aplikácia:Široko používaný v rozvodniach a vonkajších vysokonapäťových prenosových vedeniach (nad 72,5 kV).

Vzduchový istič

• Princíp:Používa vysokotlakový prúd stlačeného vzduchu na vyfúknutie oblúka, rýchle ochladenie a zhasnutie.
• Kľúčové vlastnosti:Rýchla prevádzka a požiarna bezpečnosť (bez oleja). Sú však hlučné a vyžadujú si komplexný systém vzduchového kompresora.
• Aplikácia:Historicky sa používa pre systémy s veľmi vysokým napätím (EHV), aj keď je v moderných sieťach z veľkej časti nahradený SF6 a VCB.

Kam sa hodí AC vysokonapäťový MCCB?

Zatiaľ čo ističe VCB a SF6 zvládajú napätie na úrovni prenosu,AC vysokonapäťový MCCBje určený pre priemyselné rozvody vysokého napätia (napr. 690V až 3,6kV). Premosťuje priepasť medzi štandardnými nízkonapäťovými ističmi a masívnymi vysokonapäťovými rozvádzačmi a ponúka robustnú ochranu pre ťažké stroje a energetické centrá.

FAQ

Aké je menovité napätie (Un)?

Menovité prevádzkové napätie (Un) pre našeAC vysokonapäťový MCCBzvyčajne sa pohybuje do **690 V AC**. Toto hodnotenie zaisťuje, že istič môže bezpečne pracovať a izolovať obvody vo vysokonapäťových priemyselných prostrediach, ako sú veľké energetické centrá a ťažké stroje.

Môžem použiť štandardný MCCB pre primárnu stranu transformátora?

Áno, ale vyžaduje si to starostlivý výber. Istič musí zvládnuť nábehový prúd transformátora bez rušivého vypínania. nášAC vysokonapäťový MCCBséria obsahuje nastaviteľné nastavenia magnetickej spúšte (napr. 4-10 krát In), čo vám umožňuje nastaviť prah dostatočne vysoko, aby toleroval nárazové prúdy a zároveň poskytoval ochranu proti skratu.

Aký je typický rozsah prúdu?

Vysokonapäťové ističe s lisovaným puzdrom vo všeobecnosti pokrývajú potreby vyššej intenzity prúdu v porovnaní so štandardnými miniatúrnymi ističmi. Náš sortiment zvyčajne siaha od250A až 2500A, vďaka čomu sú vhodné pre hlavné distribučné napájače a veľké priemyselné zaťaženia.

Ako sa líšia od poistiek?

• Resetovateľné:Na rozdiel od poistiek, ktoré sa musia po poruche vymeniť, istič je možné po vypnutí resetovať.
• Nastaviteľnosť:MCCB umožňujú nastaviteľné nastavenia vypnutia (tepelné a magnetické), ponúkajúce presnú koordináciu ochrany, ktorú pevné poistky nedokážu poskytnúť.
• Prepínanie:MCCB môže slúžiť ako ručný spínač na odpojenie napájania z dôvodu údržby.

Čo sa stane, ak použijem AC istič na DC systéme?

Nerobte to.AC ističe sa spoliehajú na to, že striedavý prúd pretína nulu, aby uhasil elektrický oblúk. Jednosmerný prúd neprekročí nulu, čo znamená, že oblúk nezhasne a môže spôsobiť požiar alebo výbuch. Musíte použiť istič špeciálne určený pre DC aplikácie.

Ako bezpečne vymeníte vysokonapäťový MCCB?

Bezpečnosť je prvoradá. Postupujte podľa týchto krokov:

1. Odpojiť energiu:Vypnite predradený zdroj napájania a skontrolujte nulové napätie.
2. Uzamknutie/označenie:Použite blokovacie zariadenia, aby ste zabránili náhodnému opätovnému zapnutiu.
3. Odpojiť:Odstráňte vedenie a káble záťaže (a prípadne nulový vodič).
4. Nahradiť:Odpojte starú jednotku a nainštalujte novúStriedavý vysokonapäťový ističa uistite sa, že všetky pripojenia sú utiahnuté podľa špecifikácií výrobcu.
