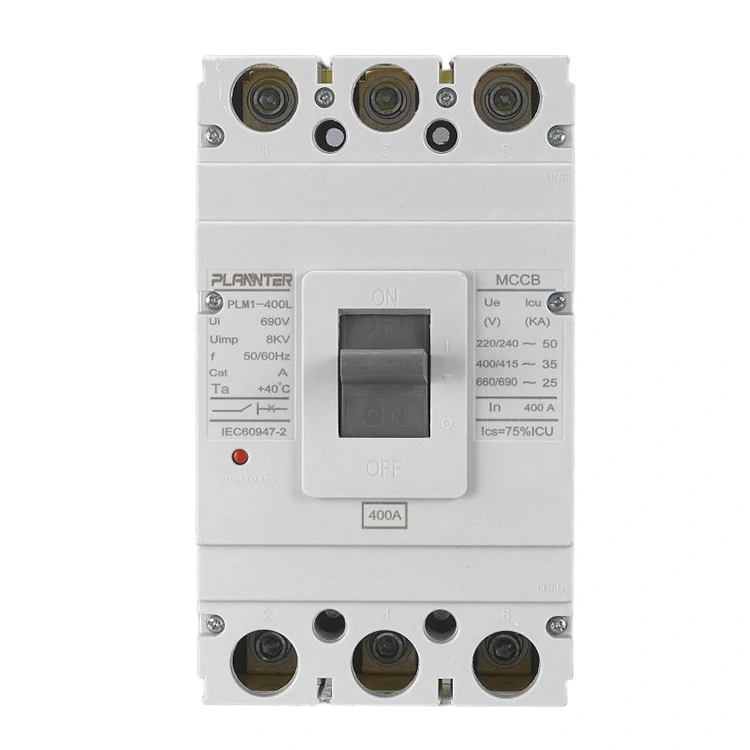

Elektrický istič 400A AC

Elektrický 400A AC istič má vysokú vypínaciu kapacitu až 50–65 kA, čo mu umožňuje rýchlo prerušiť poruchové prúdy vysokej veľkosti, a tým chrániť kritické zariadenia. Využíva pokročilý tepelno-magnetický vypínací mechanizmus a obsahuje vysokokvalitné izolačné materiály a kontakty zo zliatiny striebra a ponúka výnimočnú vodivosť a dlhú životnosť. Je vhodný pre energetické systémy naprieč priemyselnými, komerčnými a infraštruktúrnymi sektormi, vrátane rôznych typov hlavných rozvodných skríň.

Odoslať dopyt

Popis produktu

Electrical 400A AC Molded Case Circuit Breaker je vysokovýkonný tvarovaný istič určený na spoľahlivú ochranu elektrických systémov až do 400A. Chráni priemyselné, komerčné a bytové rozvody elektrickej energie pred preťažením, skratom a poruchovými prúdmi. Ako čínsky dodávateľ ponúka Pugao prispôsobené riešenia na splnenie špecifických požiadaviek projektu, pričom kombinuje robustný výkon s kompaktným dizajnom pre efektívne riadenie napájania.

Electrical 400A AC MCCB

Technické špecifikácie elektrického 400A AC MCCB

Menovitý prúd (In):400A
Menovité prevádzkové napätie (Ue):AC 400V / 415V
Menovité izolačné napätie (Ui):Až do AC 800V
Menovitá frekvencia:50/60 Hz
Počet pólov:3P / 4P voliteľné
Vypínacia kapacita (Icu):50 kA – 65 kA (IEC 60947-2)
Menovitá kapacita prerušenia služby (Ics):75 % – 100 % ICU
Typ jednotky výletu:Tepelno-magnetické / elektronické (voliteľné)
Charakteristika výletu:Nastaviteľná ochrana proti preťaženiu a pevná/nastaviteľná ochrana proti skratu
Mechanická životnosť:≥ 10 000 operácií
Elektrická životnosť:≥ 20 000 operácií
Kontaktný materiál:Zliatina striebra a oxidu cínu
Spôsob inštalácie:Pevná montáž
Typ pripojenia:Predné / zadné pripojenie voliteľné
Operačný mechanizmus:Manuálne ovládanie s voliteľným motorizovaným mechanizmom
Úroveň ochrany:IP20 (vyššie s krytím)
Teplota okolia:-5 °C až +40 °C
Súlad s normami:IEC 60947-2, ISO9001

Vlastnosti produktu:

√ Vypínacia schopnosť dosahuje 65 kA

√ 400 A menovitý prevádzkový prúd

√ Kontakty vyrobené zo zliatiny striebra s nízkou impedanciou

√ Vysokorýchlostný štvortyčový spojovací systém

√ Kompaktná konštrukcia, jednoduchá inštalácia

√ Prechádza prísnym overením odporu slučky

√ Automatizovaná výroba zachováva jednotnosť

√ Okamžité prerušenie skratu

√ Spoľahlivé zabezpečenie následného okruhu

√ Nákladovo efektívne so zníženými nárokmi na údržbu

Kľúčové výhody 400A AC MCCB

Manipulácia s vysokým prúdom:

Dimenzovaný na 400 A na zvládanie veľkých záťaží vo veľkých elektrických systémoch
Podporuje spoľahlivú prevádzku hlavných panelov a nadväzujúcich zariadení

Nastaviteľné nastavenia cesty:

Tepelno-magnetická spúšť umožňuje jemné nastavenie ochrany proti preťaženiu a skratu
Optimalizuje ochranu na základe typu záťaže a scenára aplikácie

Vysoká vypínacia kapacita:

Maximálna vypínacia kapacita (Icu) 50–65 kA podľa noriem IEC 60947-2
Rýchlo prerušuje vážne poruchové prúdy na ochranu zariadení a káblov

Kompaktný dizajn:

Priestorovo úsporné riešenie v porovnaní s tradičnými rámovými ističmi
Jednoduchá inštalácia a údržba v panelových doskách a rozvodných jednotkách

Všestranné príslušenstvo:

Voliteľné pomocné kontakty, vypínacie spúšte a alarmové moduly pre integráciu do systému
Kompatibilné s rôznymi nastaveniami ovládania a monitorovania

Trvanlivosť a spoľahlivosť:

Kontakty zo zliatiny striebra a oxidu cínu s presným razením a laserovým zváraním
Elektrická životnosť presahujúca 20 000 cyklov a nízky prechodový odpor pod 35 mikroohmov
Pokročilá montáž a kalibrácia zaisťujú konzistentnú prevádzkovú silu a výkon

Vylepšená bezpečnosť:

Vysokopermeabilné magnetické strmeň z kremíkovej ocele zaisťuje odozvu pri skrate pod 10 ms
100% továrenská kontrola pomocou skrutiek svoriek kalibrovaných krútiacim momentom a overením odporu slučky
Spoľahlivá ochrana pred elektrickými poruchami a zvýšená bezpečnosť personálu

FAQ

Aká je hlavná aplikácia 400A MCCB?

Elektrický 400A AC istič sa používa v hlavných rozvodných paneloch pre priemyselné, komerčné a veľké obytné systémy.
Chráni obvody pred preťažením, skratom a poruchovým prúdom.
Zabezpečuje spoľahlivú prevádzku nadväzujúcich zariadení, ako sú motory, transformátory a veľké spotrebiče.

Je nastavenie spustenia 400 A nastaviteľné?

Áno, MCCB je vybavený tepelno-magnetickou spúšťou s nastaviteľnými nastaveniami.
Umožňuje prispôsobenie na základe typu záťaže a bezpečnostných požiadaviek.
Pomáha predchádzať nepríjemnému zakopnutiu pri zachovaní účinnej ochrany.

Aký je rozdiel medzi 3P a 4P 400A MCCB?

3P MCCB: Chráni trojfázové obvody, pričom nulové vedenie zostáva neprerušené.
4P MCCB: Chráni trojfázové obvody plus neutrálne vedenie a ponúka úplné odpojenie.
Výber závisí od systémových požiadaviek a bezpečnostných noriem.

Akú veľkosť kábla by som mal použiť pre 400A MCCB?

Veľkosť kábla závisí od typu inštalácie, izolačného materiálu a prípustného poklesu napätia.
Typicky sú 400A MCCB spárované s káblami v rozsahu od 120 mm² do 185 mm² medených vodičov.
Presné odporúčania na základe konkrétnych podmienok projektu získate od spoločnosti Pugao Electric.

Ako často by sa mal testovať 400A MCCB?

Odporúča sa pravidelná kontrola, zvyčajne každých 6–12 mesiacov pre kritické systémy.
Otestujte mechanickú činnosť, odozvu vypnutia a integritu pripojenia.
Zabezpečuje, aby si elektrický istič 400A AC zachoval spoľahlivú ochranu počas celej svojej životnosti.
