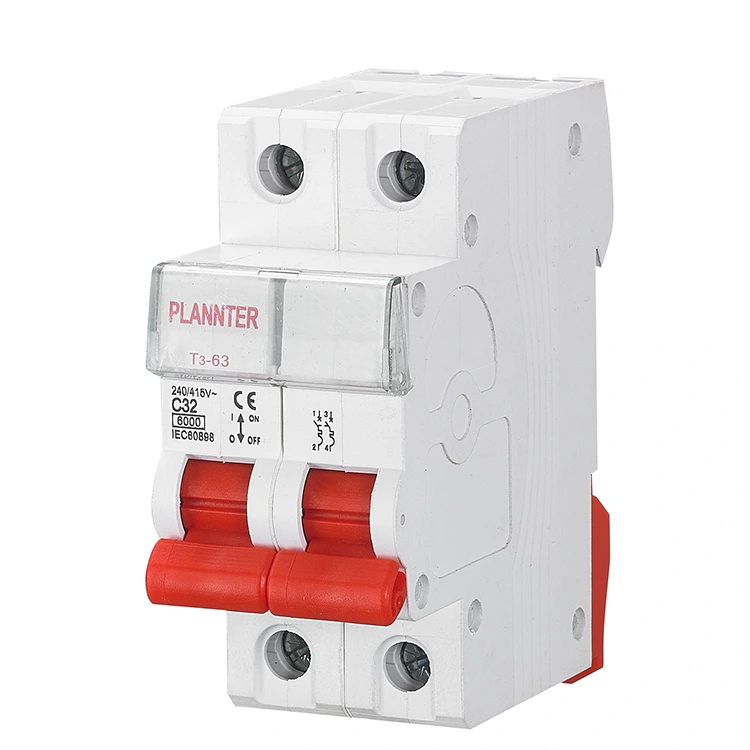

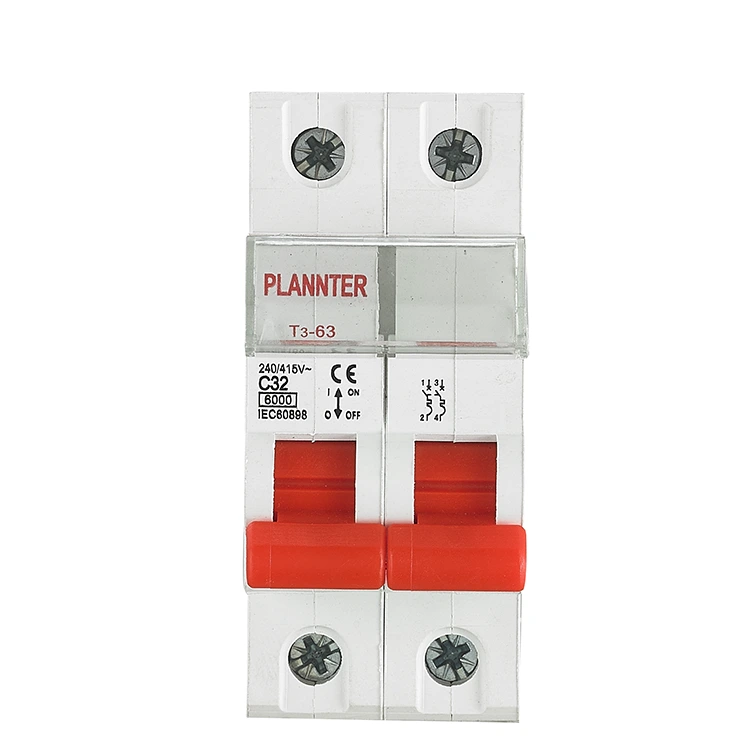

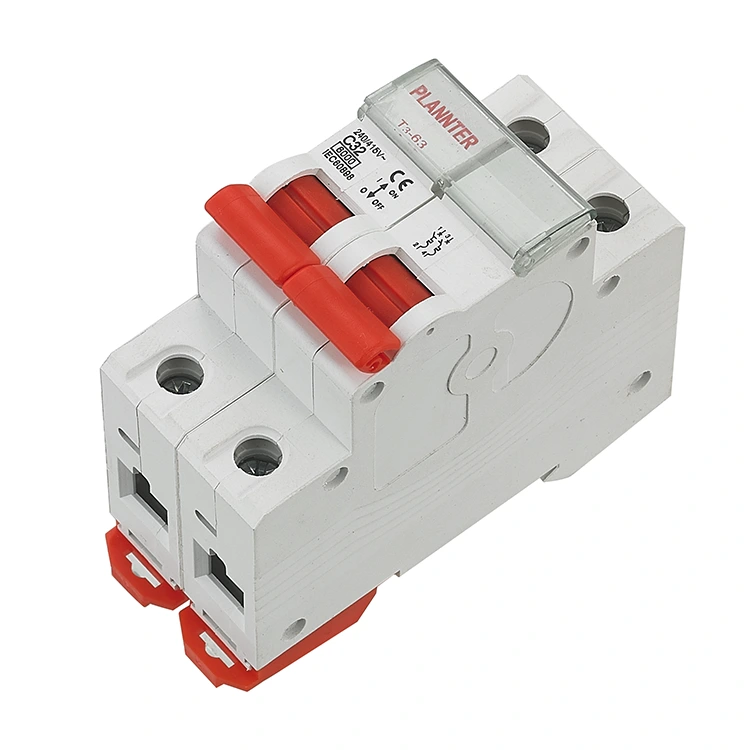

Medený miniatúrny istič MCB

Medený miniatúrny istič MCB je nízkonapäťový miniatúrny istič DC (MCB), ktorý chráni obvody pred skratmi a preťaženými prúdmi. Má menovitý prúd 2P, 32A a krivku uvoľnenia typu C. Menovitá skratová vypínacia schopnosť je do 6 kA a má mechanickú životnosť až 10 000 cyklov. Dá sa namontovať na DIN lištu. Vhodné pre jednosmerné obvody, ako sú priemyselné riadenie a automatizácia, doprava, obnoviteľná energia atď.

Ktoré komponenty medeného miniatúrneho ističa (MCB) využívajú meď?

Pri navrhovaní a výrobe medených MCB používa PUGAO vysokokvalitné medené materiály v troch kritických oblastiach:

1. Kontakty:

Toto je najkritickejšia zložka; využíva oxid striebro-cín, zliatiny striebra a oxidu kadmia alebo medené kompozitné materiály na báze striebra.

Funkcia: Pri prerušení vysokých prúdov vytvárajú kontakty elektrický oblúk. Zliatiny medi a striebra majú vysokú tepelnú odolnosť a odolnosť voči ablácii, čo zaisťuje, že sa kontakty po opakovanom vypínaní nezvárajú.

2. Magnetická spúšť:

Elektromagnetická cievka umiestnená vo vnútri MCB, ktorá plní funkciu ochrany proti skratu, je navinutá pomocou smaltovaného medeného drôtu.

Funkcia: Medený drôt má nízky elektrický odpor a generuje minimálne teplo; okrem toho umožňuje vytvorenie presnejšieho magnetického poľa, čím sa zabezpečí okamžitá magnetická príťažlivosť a vypnutie v prípade skratu.

3. Terminály a prípojnice:

Kovové komponenty umiestnené na vstupných a výstupných portoch produktu sú vyrobené z červenej medi (čistá meď) alebo mosadze. Funkcia: Toto zaisťuje extrémne nízky prechodový odpor po pripojení vodičov, čím sa zabráni prehriatiu komponentov a roztaveniu krytu - riziko spojené s predĺženým tokom vysokých prúdov.

Meď vs. železo/hliník: Dôležitosť pre MCB

Funkcia

1. Ochrana obvodu, vyhýbanie sa bezpečnostným rizikám

Počas prevádzky striedavého obvodu, ak je prúd preťažený v dôsledku poruchy zariadenia, starnutia linky, vysokého zaťaženia alebo skratu generuje okamžitý vysoký prúd, môže to viesť k spáleniu zariadenia, požiaru obvodu a iným vážnym následkom. Tento medený miniatúrny istič MCB môže sledovať aktuálnu zmenu v reálnom čase a keď sa prúd zmení, PUGAO môže sledovať aktuálnu zmenu v reálnom čase. keď prúd prekročí menovitú hodnotu, vnútorný odpojovací mechanizmus bude konať rýchlo a súčasne preruší požiarny vodič a nulový vodič, úplne preruší napájanie, čím sa minimalizuje bezpečnostné riziko.

2. Úplne izolujte napájanie, zvýšte bezpečnosť prevádzky

Pri údržbe obvodov, výmene zariadení alebo každodennej údržbe je potrebné zabezpečiť, aby bol obvod úplne izolovaný od napájania, aby sa predišlo úrazom elektrickým prúdom. Miniatúrny istič PUGAO Copper MCB je navrhnutý tak, aby zabránil náhodnej prevádzke a je vybavený jasným indikátorom stavu zapnutia a vypnutia, ktorý umožňuje operátorovi intuitívne určiť, či je okruh otvorený alebo nie, čím sa ešte viac zvyšuje bezpečnostný faktor prevádzky.

3. Prispôsobiteľné jednofázovému vysokovýkonnému zaťaženiu, stabilné napájanie

Napríklad domáce spotrebiče s vysokým výkonom (klimatizácie, elektrické ohrievače vody), komerčné osvetľovacie systémy, priemyselné jednofázové zariadenia atď. vyžadujú spoľahlivé zariadenia na ochranu obvodu na zabezpečenie stabilnej prevádzky. Má široký rozsah menovitých prúdov pre aplikácie v rozsahu od 6A do 63A. Medený miniatúrny istič MCB je dostupný v širokom rozsahu menovitých prúdov od 6A do 63A. Disponuje širokým rozsahom menovitých prúdov od 6A do 63A, ktoré je možné flexibilne zvoliť podľa požiadavky na záťaž, nielen na uspokojenie aktuálnej potreby vysokovýkonných zariadení, ale aj na odpojenie obvodu v čase, keď dôjde k abnormalite, na zabezpečenie stabilnej prevádzky zariadenia a na minimalizáciu prerušenia výroby alebo životnosti v dôsledku poruchy obvodu.

Ako identifikovať originálny medený miniatúrny istič (MCB)?

Celomedená séria MCB od PUGAO ako značka s viac ako desaťročnými odbornými znalosťami v oblasti výroby ponúka viac než len slovné záruky týkajúce sa materiálov; poskytujeme odborné poradenstvo počas procesu výberu produktov a dodávame spolu s našimi produktmi aj komplexné testovacie certifikáty. Či MCB spĺňa požadované špecifikácie „celomeď“, môžete overiť preskúmaním nasledujúcich kľúčových charakteristík:

Breaking Capacity: Ističe schopné dosiahnuť vypínaciu kapacitu 6 kA alebo 10 kA musia využívať vysokokvalitné vnútorné medené komponenty, aby odolali obrovskej energii generovanej počas skratu.

Hmotnosť produktu: Pre jednotky s rovnakými špecifikáciami budú ističe s celomedenými vnútornými komponentmi na dotyk zreteľne ťažšie.

Normy nárastu teploty: Súlad s normou IEC 60898-1, ktorá ukladá prísne limity na zvýšenie teploty, vyžaduje výhradné používanie medených vnútorných komponentov.

FAQ

Otázka: Prečo sú medené MCB drahšie ako štandardné MCB?

Odpoveď: Cena medi je viac ako trikrát vyššia ako cena hliníka a viac ako päťkrát vyššia ako cena železa. Poplatok, ktorý zaplatíte, pokrýva záruku, že istič nezlyhá v kritických momentoch, ako aj dodatočnú bezpečnostnú rezervu potrebnú na zabránenie požiaru.

Otázka: Sú všetky ističe PUGAO vyrobené z medi?

A: Áno. Pre celý náš produktový rad PUGAO využíva meď alebo zliatiny medi pre všetky jadrové vodivé komponenty, čím zaisťuje úplný súlad s medzinárodnou normou IEC 60898.

Otázka: Sú medené MCB vhodné na domáce použitie?

A: Absolútne. Hoci elektrické prúdy v domácnosti zvyčajne nie sú príliš vysoké, vedenie je často skryté v stenách; ak by sa istič prehrial alebo skrat zapálil požiar, následky by mohli byť katastrofálne. Používanie medených MCB predstavuje najvyššiu úroveň zodpovednosti, ktorú môžete prevziať za bezpečnosť svojej rodiny.
