AC preťaženie a krátky istič

Náš istič proti preťaženiu striedavým prúdom a krátkym tvarovaným puzdrom, vyrábaný spoločnosťou Pugao (Plannter Electric), sú navrhnuté tak, aby spĺňali pokročilé požiadavky na ochranu distribúcie energie. Kľúčovým výkonnostným parametrom je ich maximálna skratová vypínacia kapacita (Icu), ktorá je zvyčajne hodnotená medzi 50 kA a 100 kA v rôznych modeloch. Táto vysoká vypínacia schopnosť zaručuje bezpečné prerušenie a stabilitu systému pri ťažkých skratových podmienkach. Sme tu, aby sme vám pomohli a na vaše správy odpovieme čo najskôr.

Odoslať dopyt

Popis produktu

Navrhnuté pre kritickú distribúciu energieAC preťaženie a krátky ističje vysokovýkonné ochranné zariadenie určené na ochranu elektrických sietí pred preťažením a silnými skratmi. Tento istič, ktorý je súčasťou našej pokročilej série PLM1, kombinuje robustnú mechanickú konštrukciu s precíznou elektronickou ochranou, ktorá zaisťuje stabilitu pre systémy pracujúce do 690 V a 1250 A.

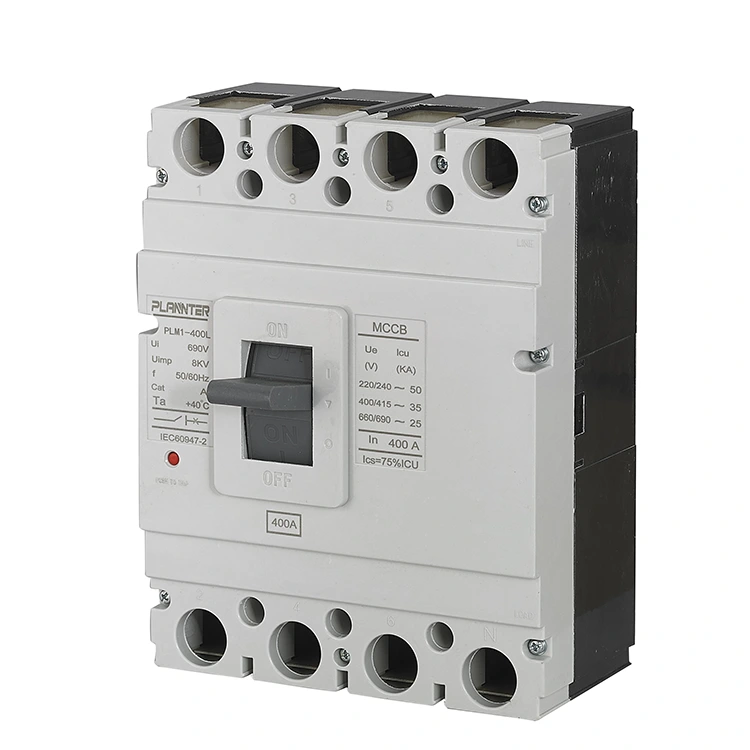

AC Overload and Short Molded Case Circuit Breaker

Hlavné výhody a kľúčové vlastnosti

Vysoká vypínacia kapacita (Icu):Hodnotené medzi50 kA a 100 kA, zaručujúce bezpečné prerušenie aj pri extrémnych skratových podmienkach.
Presná ochrana:Vybavený vysoko presnou elektronickou vypínacou jednotkou ("mozog" ističa) umožňujúci nastaviteľné dlhé oneskorenie, krátke oneskorenie a okamžité nastavenia.
Vynikajúca odolnosť:Vyrobené pre mechanickú životnosť10 000 až 20 000 cyklov, zabezpečujúce dlhodobú spoľahlivosť v náročných priemyselných prostrediach.
Pokročilé zhášanie oblúka:Obsahuje magnetickú vyfukovaciu cievku a rozdeľovacie dosky na segmentovanie a chladenie oblúkov v priebehu milisekúnd, čím sa bezpečne prerušujú poruchové prúdy.

Technické špecifikácie

Názov produktu	Preťaženie striedavého prúdu a krátky istič (séria PLM1)
Menovité prevádzkové napätie (Ue)	690 V AC (PLM1-63 je 400 V)
Menovité izolačné napätie (Ui)	800V / 1000V (PLM1-63 je 500V)
Menovitý prúd (In)	Až 1250 A (napr. štandardné modely 400 A)
Vypínacia kapacita (Icu)	50 kA – 100 kA
Typ jednotky jazdy	Elektronické (nastaviteľné: dlhé oneskorenie, krátke oneskorenie, okamžité)

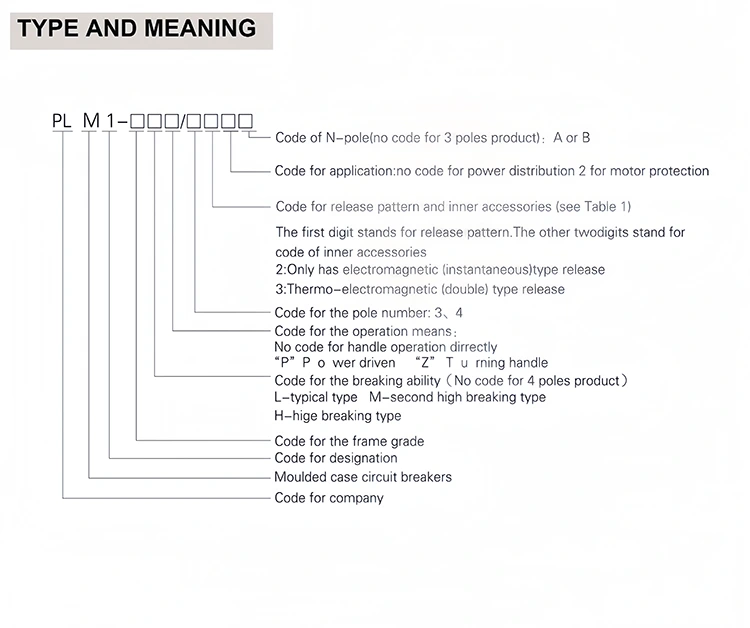

Typ	Menovitý prúd (A)	Číslo pólu	Menovité izolačné napätie (V)	Menovité prevádzkové napätie (V)	Maximálna kapacita skratového vypínania (KA)	Slúži na vypínanie skratu (KA)	Kategória využitia
PLM1-63L	(6),10,16,20,25,32,40,50,63	3	AC 500V	400 V	25	18	A
PLM1-63M	(6),10,16,20,25,32,40,50,63		AC 500V		50	35
PLM1-100L	(10),16,20,25,32,40, 50,63,80,100		AC 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225,250,315,400				50	35
PLM1-400M	225,250,315,400				65	42
PLM1-630L	400 500 630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630 700 800	3			70	50
PLM1-800H	630 700 800				100	65
PLM1-1250	80 010 001 250				65	32.5
PLM1-1250	80 010 001 250				65	32.5

Aplikácie

Séria PLM1 je vhodná pre vertikálnu a horizontálnu inštaláciu v rôznych sektoroch:

Priemyselná distribúcia energie:Ochrana hlavných obvodov v továrňach a výrobných závodoch.
Infraštruktúra:Používa sa vo veľkých komerčných budovách a energetických zariadeniach.
Ovládanie motora:Určené pre občasné prepínanie a štartovanie motorov.

Zabezpečenie kvality a výroba

V Pugao Electric chápeme, že remeselné spracovanie priamo ovplyvňuje bezpečnosť. Náš výrobný proces zabezpečuje každúAC preťaženie a krátky ističspĺňa medzinárodné normy:

Presná elektronika:Pre odolné dosky plošných spojov používame vysoko presné SMT a vlnové spájkovanie.
Individuálna kalibrácia:Každá elektronická spúšť je individuálne kalibrovaná pomocou špeciálneho testovacieho zariadenia, aby zodpovedala navrhnutým ochranným krivkám.
Prísne testovanie:100% továrenské testovanie mechanického, elektrického a environmentálneho výkonu pred odoslaním.
certifikácie:V súlade s normami ISO9001, ISO14001 a ISO45001.

Prečo si vybrať Pugao (Plannter Electric)?

Selektívne vypnutie:Naše nastaviteľné nastavenia umožňujú bezproblémovú koordináciu s upstream/downstream zariadeniami, čím bránia rozsiahlemu výpadku prúdu.
Globálne skúsenosti:Dodávame na trhy po celom svete spoľahlivé produkty bez chýb.
Pokročilá technika:Prijatie medzinárodnej pokročilej technológie pre vynikajúce zhášanie oblúka a tepelnú stabilitu.

Servis, balenie a podpora

Záruka:Komplexná záruka zaisťuje pokoj.
Balenie:Odolné, exportné balenie navrhnuté tak, aby vydržali manipuláciu na dlhé vzdialenosti.
Podpora:Poskytujeme poradenstvo pri inštalácii a technickú podporu. Kontaktujte nás pre návody alebo pokyny na použitie.

FAQ

Aký je rozdiel medzi nastaveniami dlhého a krátkeho oneskorenia?

Dlhé meškaniechráni pred preťažením (napr. pri plnom menovitom prúde 400 A), aby sa zabránilo prehriatiu kábla.Krátke oneskorenieumožňuje krátku prestávku počas vysokých prúdových rázov na koordináciu s nadradenými ističmi, čím sa odstráni lokalizované poruchy bez vypnutia hlavného ističa.

Dá sa tento istič použiť na štartovanie motora?

Áno, istič série PLM1 proti preťaženiu a nakrátko je dimenzovaný na zriedkavé prepínanie a spúšťanie motorov za predpokladu, že menovité hodnoty prúdu zodpovedajú požiadavkám motora.

Ako funguje systém zhášania oblúka?

Používa magnetickú vyfukovaciu cievku na vytvorenie silného magnetického poľa, ktoré vtiahne oblúk do komory s deliacimi doskami. Toto segmentuje a ochladzuje oblúk a bezpečne ho uhasí v priebehu milisekúnd.
