Striedavý 690V lisovaný istič

AC 690V Molded Case Breaker poskytuje vynikajúcu dynamickú/tepelnú stabilitu s 85–100 kA/1s Icw, 75–100 % Ics pre bezúdržbové opätovné použitie po poruche a inteligentné vypínacie jednotky pre presnú selektívnu ochranu. Jeho vypínací čas 15–30 ms minimalizuje poškodenie, zatiaľ čo robustná konštrukcia zaisťuje spoľahlivosť v priemyselných, nemocničných a letiskových distribučných systémoch.

Odoslať dopyt

Popis produktu

Spoločnosť Pugao Electric, podporovaná certifikáciami ISO9001, ISO14001 a ISO45001, dodáva precízne navrhnuté elektrické riešenia. nášStriedavý 690V lisovaný ističponúka výkon takmer rovnocenný s rámovým ističom a zaisťuje vynikajúcu dynamickú a tepelnú stabilitu pre vaše kritické rozvodné siete.

Čo je to AC 690V lisovaný istič?

AnStriedavý 690V lisovaný ističje vysokonapäťové ochranné zariadenie určené na ochranu elektrických obvodov pred preťažením, skratom a poruchami. Na rozdiel od štandardných 400V ističov je táto jednotka navrhnutá tak, aby zvládla vyššie úrovne napätia, vďaka čomu je ideálna na zmenšenie veľkosti káblov a zlepšenie energetickej účinnosti v ťažkých priemyselných a veľkých komerčných aplikáciách.

Špecifikácia produktu

Typ	Menovitý prúd (A)	Číslo pólu	Menovité izolačné napätie (V)	Menovité prevádzkové napätie (V)	Maximálna kapacita skratového vypínania (KA)	Slúži na vypínanie skratu (KA)	Kategória využitia
PLM1-63L	(6),10,16,20,25,32,40,50,63	3	AC 500V	400 V	25	18	A
PLM1-63M	(6),10,16,20,25,32,40,50,63		AC 500V		50	35
PLM1-100L	(10),16,20,25,32,40, 50,63,80,100		AC 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225,250,315,400				50	35
PLM1-400M	225,250,315,400				65	42
PLM1-630L	400 500 630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630 700 800	3			70	50
PLM1-800H	630 700 800				100	65
PLM1-1250	80 010 001 250				65	32.5
PLM1-1250	80 010 001 250				65	32.5

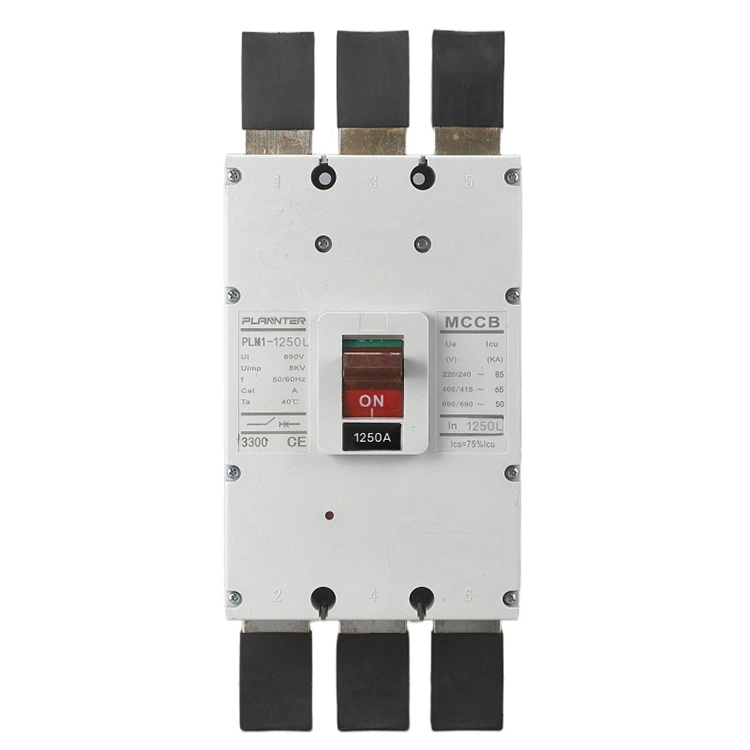

AC 690V Molded Case Breaker

Kľúčové vlastnosti a technické špecifikácie

Napätie a kapacita

Menovité napätie:690V AC (50/60Hz).
Krátkodobý výdržný prúd (Icw):Dimenzované na 85 kA/1s až 100 kA/1s, čo zaisťuje, že jednotka zostane neporušená počas skratových špičiek.
Kapacita prerušenia služby (Ics):75% až 100% Icu, čo umožňuje návrat ističa do prevádzky bez údržby po odstránení poruchy.

Aktuálne hodnotenia

Dostupné v rôznych veľkostiach rámu, vrátane silnoprúdových modelov až1250A, vhodné pre hlavné distribučné napájače.

Cestovné jednotky

Vybavené inteligentnými vypínacími jednotkami, ktoré ponúkajú stupňovitú ochranu:

Dlhé oneskorenie:Na ochranu proti preťaženiu (vypnutie v inverznom čase).
Krátkodobé oneskorenie:Pre selektívnu koordináciu pri čiastočných skratoch.
Okamžitá prevádzka:Pre kritické skratové prerušenie (celkový čas vypnutia 15 ms – 30 ms).

Normy

Plne v súlade s normami IEC 60947-2 a GB, čo zaručuje globálnu kompatibilitu a bezpečnosť.

Kľúčové výhody

Prečo si vybrať nášStriedavý 690V lisovaný istič?

Vynikajúca stabilita:Vysoké hodnotenie Icw zaručuje dynamickú a tepelnú stabilitu proti náhlym skratom.
Nepretržité napájanie:Vysoká schopnosť ICS znamená, že istič dokáže zvládnuť maximum porúch a pokračovať v práci, čím sa minimalizujú prestoje.
Selektívna ochrana:Presné nastavenia vypínania zaisťujú, že je izolovaný iba chybný obvod, pričom hlavné vedenie zostáva pod napätím.

Aplikácie

Naše ističe sú nevyhnutné pre centrálnu distribúciu energie v náročných prostrediach:

Ťažký priemysel:Chemické závody, oceliarne a závody na výrobu automobilov.
Kritická infraštruktúra:Centrálne elektrárne vo veľkých nemocniciach a letiskových termináloch.
Veľké budovy:Ochrana citlivých miestností zariadení a distribúcia energie do celých krídel budovy.

Prečo si vybrať Pugao Electric?

Ako profesionálVýrobcavČínaVeríme, že moderné vybavenie je základom kvality.

Inteligentná výroba:Používame automatizované navíjacie stroje a počítačom riadené presné vstrekovacie systémy.
Konzistentná kvalita:Kľúčové skrutky sú uťahované pomocou kalibrovaných nástrojov a každá jednotka je testovaná na zdvih, prítlačný tlak a prevádzku pri plnom zaťažení.
Rýchle dodanie:Naše efektívne výrobné linky nám umožňujú dodávať objednávky rýchlo bez kompromisov vo výkone.

FAQ

Aká je vypínacia kapacita 690V AC MCCB?

Naše jednotky majú zvyčajne maximálnu vypínaciu kapacitu (Icu) až 100 kA a prevádzkovú vypínaciu kapacitu (Ics) 75 – 100 % Icu.

Aké aktuálne hodnoty sú k dispozícii pre 690 V MCCB?

Ponúkame široký rozsah menovitých hodnôt, typicky od 100A do 1250A alebo 1600A, v závislosti od veľkosti rámu.

Aké sú bežné typy výletov?

Bežné typy zahŕňajú Thermal-Magnetic (TM) na všeobecné použitie a elektronické (založené na mikroprocesore) na presnú ochranu a komunikáciu.

Sú 690V ističe vhodné pre DC?

Vo všeobecnosti nie. AC ističe sa pri hasení oblúkov spoliehajú na prechod nulou. DC systémy vyžadujú špecifické ističe s jednosmerným prúdom, pokiaľ AC istič nie je výslovne znížený a certifikovaný pre jednosmerné použitie.

Kde sa používajú 690V MCCB?

Používajú sa v ťažkej priemyselnej distribúcii, obnoviteľnej energii (slnečná/veterná) a vo veľkých komerčných zariadeniach na zníženie nákladov na káble a zlepšenie účinnosti.
