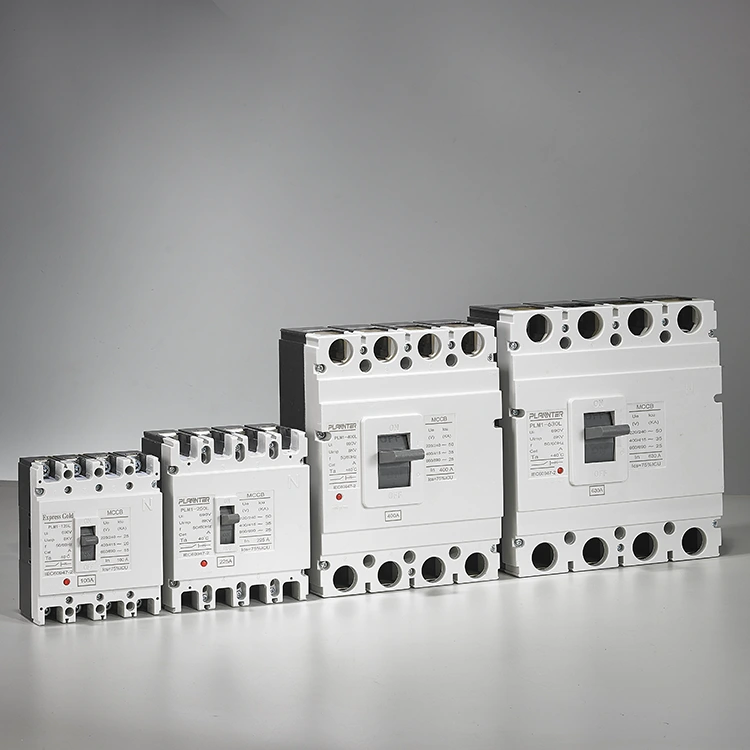

Elektronická spúšť 4P

Tu v Pugao (Plannter Electric) je naším základným presvedčením, že elektrická bezpečnosť by nemala byť luxusom – je to základ bezpečného a pohodlného života. Zvážte našu elektronickú vypínaciu jednotku 100A, 4P: na puzdro používame vysokokvalitný termosetový plast, ktorý je vstrekovaný pri vysokej teplote a tlaku. Tento pokročilý výrobný proces poskytuje vynikajúcu rozmerovú stabilitu, zvýšenú pevnosť izolácie a konzistentnú odolnosť voči oblúku, čo vám dáva dôveru vo vašu elektrickú infraštruktúru. Máte otázky? Neváhajte a oslovte! Sme nadšení, že môžeme hovoriť a spolupracovať na zaistení vašej elektrickej bezpečnosti.

Odoslať dopyt

Popis produktu

TheElektronická spúšť 4Pje pokročilý ochranný modul používaný v lisovaných ističoch (MCCB), určený na monitorovanie a ovládanie všetkých štyroch vodičov v trojfázovom štvorvodičovom systéme (L1, L2, L3 a neutrálny). Na rozdiel od tradičných trojpólových systémov zaisťuje úplnú izoláciu a ochranu, čo z neho robí kritické riešenie pre modernú elektrickú distribúciu, kde je dôležitá bezpečnosť a kvalita elektrickej energie.

Súčasne ovláda a chráni fázové a nulové vodiče
Poskytuje inteligentnú a presnú detekciu porúch
Zvyšuje bezpečnosť systému v zložitých elektrických prostrediach

4P Electronic Trip Unit

Špecifikácia produktu

Typ	Menovitý prúd (A)	Číslo pólu	Menovité izolačné napätie (V)	Menovité prevádzkové napätie (V)	Maximálna kapacita skratového vypínania (KA)	Slúži na vypínanie skratu (KA)	Kategória využitia
PLM1-63L	(6),10,16,20,25,32,40,50,63	3	AC 500V	400 V	25	18	A
PLM1-63M	(6),10,16,20,25,32,40,50,63		AC 500V		50	35
PLM1-100L	(10),16,20,25,32,40, 50,63,80,100		AC 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225,250,315,400				50	35
PLM1-400M	225,250,315,400				65	42
PLM1-630L	400 500 630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630 700 800	3			70	50
PLM1-800H	630 700 800				100	65
PLM1-1250	80 010 001 250				65	32.5
PLM1-1250	80 010 001 250				65	32.5

Kľúčové vlastnosti a výhody

Neutrálna ochrana

Poskytuje priame monitorovanie a ochranu nulového vodiča
Zabraňuje preťaženiu neutrálu spôsobenému harmonickými prúdmi z nelineárnych záťaží
Zabezpečuje odpojenie všetkých pólov, vrátane neutrálu, počas poruchy
Rieši bezpečnostné medzery, ktoré sa nachádzajú v tradičných trojpólových ističoch

Nastaviteľná ochrana

Vybavený elektronickým nastavením vypnutia pre presné ovládanie ochrany
Parametre preťaženia, skratu a okamžitej ochrany 4P Electronic Trip Units sú plne nastaviteľné
Zlepšuje selektivitu a koordináciu v rámci distribučného systému
Znižuje zbytočné zakopávanie a zvyšuje dobu prevádzkyschopnosti systému

Pokročilé funkcie

Zabezpečuje úplnú izoláciu okruhu a predchádza rizikám spätného napájania
Zvyšuje bezpečnosť pri údržbe a servise
Zachováva neutrálnu integritu v scenároch prenosu energie
Podporuje bezpečné prepínanie medzi sieťou a napájaním generátora

Meranie a komunikácia

Podporuje monitorovanie prúdu na všetkých štyroch póloch v reálnom čase
Voliteľné komunikačné rozhrania pre systémovú integráciu
Umožňuje diagnostiku založenú na údajoch a prediktívnu údržbu
Zlepšuje viditeľnosť a kontrolu elektrickej infraštruktúry

Aplikácie

Hlavný istič v stavebných a priemyselných rozvodných paneloch
Systémy automatického prepínača (ATS) využívajúce 4P elektronické spínacie jednotky na bezpečné prepínanie napájania.
Trojfázové štvorvodičové systémy vyžadujúce úplnú izoláciu
Obchodné a priemyselné zariadenia s citlivým alebo nelineárnym zaťažením
Kritické prostredia, kde je nevyhnutné nepretržité napájanie a bezpečnosť

FAQ

Čo je 4P4D vs. 4P3D?

4P4D (detekcia štyroch pólov):Všetky štyri vodiče (L1, L2, L3, N) sú plne monitorované a chránené
4P3D (detekcia štyroch pólov a troch):Monitorujú sa iba tri fázové vodiče, zatiaľ čo nulový vodič je zapnutý, ale nie je aktívne chránený
4P4D poskytuje vyššiu bezpečnosť zahrnutím detekcie a ochrany neutrálneho prúdu
TheElektronická spúšť 4Ps 4P4D sa odporúča pre systémy s harmonickými záťažami alebo citlivými zariadeniami

Je možné nastaviť neutrálnu ochranu?

Áno, nastavenia neutrálnej ochrany sú zvyčajne nastaviteľné v pokročilých vypínacích jednotkách
Používatelia môžu nakonfigurovať úrovne ochrany proti neutrálnemu prúdu (napr. 50 %, 100 % alebo vypnuté)
Úprava pomáha prispôsobiť sa systémovým požiadavkám a charakteristikám zaťaženia
Zlepšuje flexibilitu v aplikáciách s meniacimi sa neutrálnymi prúdovými podmienkami

Aký je účel neutrálnej ochrany?

Zabraňuje prehriatiu a poškodeniu spôsobenému nadmerným neutrálnym prúdom
Rieši harmonické skreslenie spôsobené nelineárnymi záťažami (napr. UPS, LED osvetlenie, IT zariadenia)
Zabezpečuje bezpečnú prevádzku v trojfázových štvorvodičových systémoch
TheElektronická spúšť 4Pzabezpečuje plnú ochranu monitorovaním fázových aj neutrálnych vodičov

Ako testujete Trip Unit?

Na kontrolu funkčnosti použite vstavané testovacie tlačidlo (ak je k dispozícii).
Pre presné overenie kalibrácie použite test vstrekovania sekundárneho prúdu
Potvrďte odozvu vypnutia pri simulovanom preťažení alebo poruchových podmienkach
Pravidelné testovanie zabezpečuje spoľahlivosť a súlad s normami údržby

Čo to znamená, ak svieti stavová kontrolka?

Indikátor napájania:Vypínacia jednotka je pod napätím a funguje normálne
Indikátor alarmu:Varovný stav, ako je preťaženie alebo signál pred vypnutím
Ukazovateľ cesty:Istič sa vypol z dôvodu poruchy
Zobrazenie chybového kódu (ak je k dispozícii):Poskytuje podrobnú diagnostiku porúch
Stavové indikátory pomáhajú operátorom rýchlo identifikovať stav systému a podniknúť kroky
