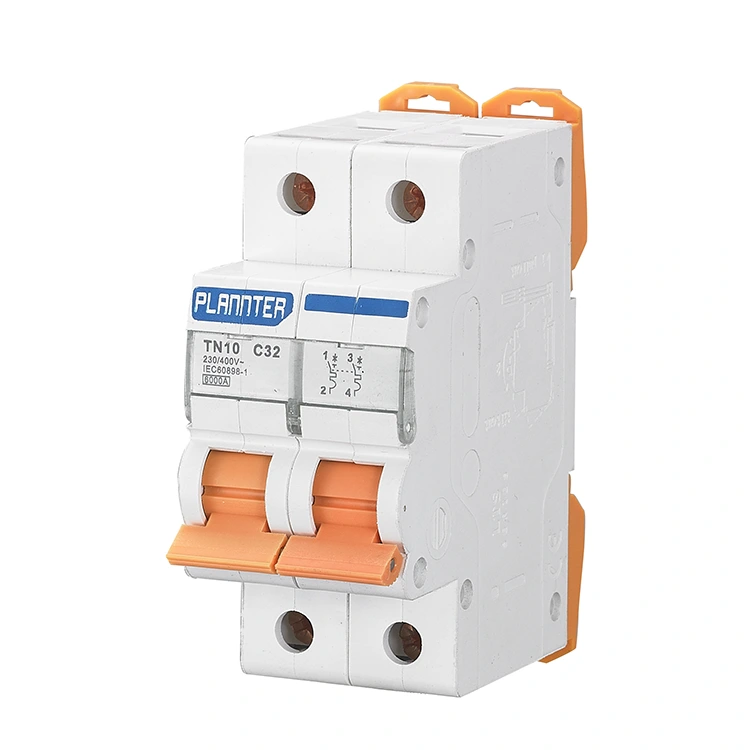

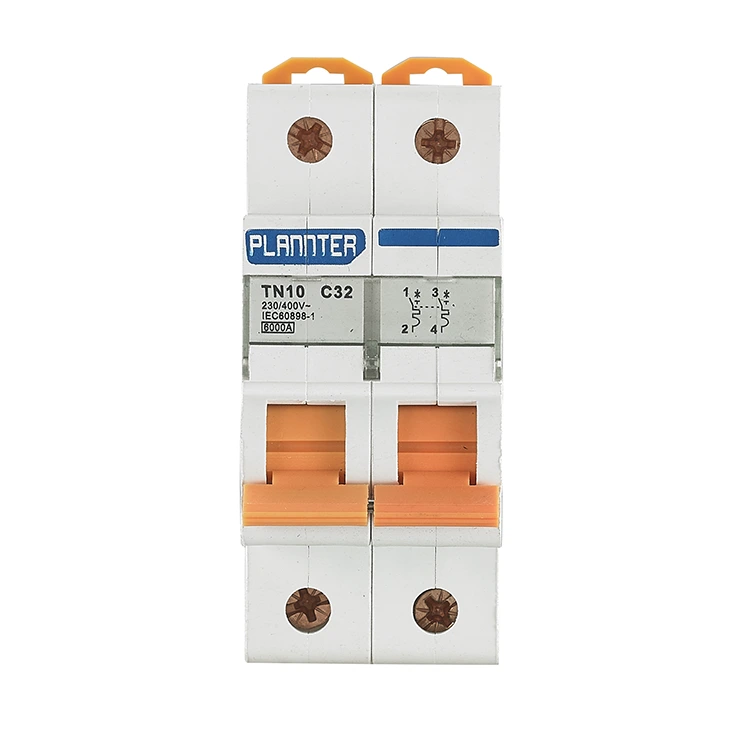

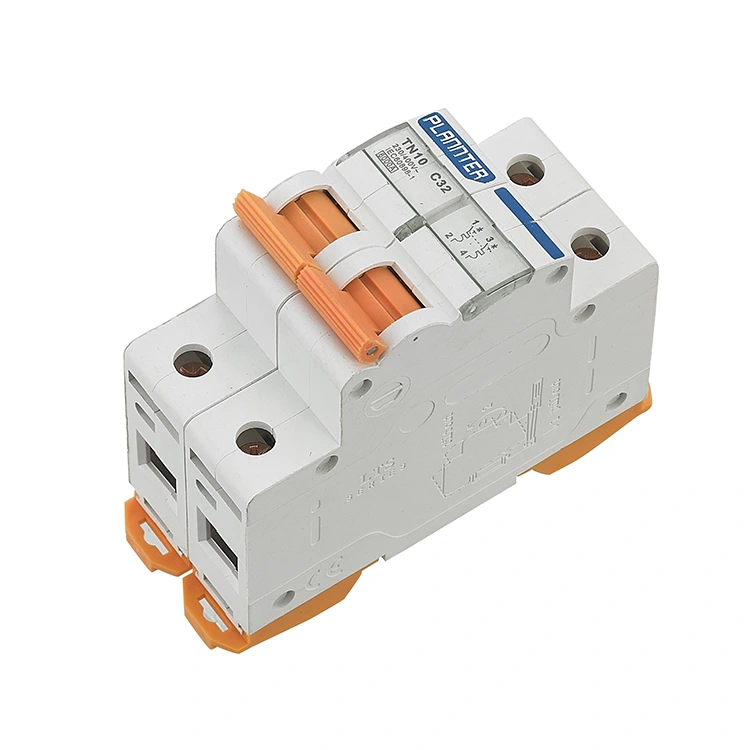

Mini istič 32A s vysokou vypínacou kapacitou

PUGAO (Plannter Electric) 32A High Breaking Capacity Mini Circuit Breaker je ochranné zariadenie, ktoré ovláda oba póly (Fire a Zero) súčasne. V porovnaní s jednopólovým ističom, ktorý iba preruší požiarny vodič, realizuje úplnú izoláciu obvodu a poskytuje vyššiu úroveň bezpečnosti. Keď dôjde k preťaženiu alebo skratu v obvode, produkt rýchlo zareaguje a synchrónne preruší prúdovú dráhu oboch pólov, čím účinne zabráni potenciálnym bezpečnostným rizikám, ktoré môže spôsobiť nabitá nulová čiara.

Rozsah menovitého prúdu produktu je od 6A do 63A, čo pokrýva potreby väčšiny aplikačných scenárov. Vypínacia kapacita je až 6 kA, čo zaisťuje, že poruchový prúd môže byť stále spoľahlivo prerušený v prípade silného skratu.

Čo je to 32A mini istič s vysokou vypínacou kapacitou?

Mini istič s vysokou vypínacou kapacitou 32A je nízkonapäťové ochranné zariadenie s menovitým prúdom 32 ampérov a vysokou vypínacou schopnosťou proti skratu; je primárne určený na zabezpečenie bezpečnostnej ochrany elektrických obvodov pracujúcich v prostrediach charakterizovaných vysokými poruchovými prúdmi.

Rovnako ako štandardné ističe slúži na ochranu obvodov s menovitým prúdom 32 ampérov (zvyčajne zodpovedá 6 mm² alebo 10 mm² kabeláži) a je vhodný pre aplikácie, ako sú klimatizácie, ohrievače vody alebo malé priemyselné zariadenia.

Pojem "vypínacia kapacita" sa vzťahuje na maximálnu veľkosť prúdu, ktorú môže tento istič bezpečne prerušiť počas skratovej poruchy bez toho, aby utrpel poškodenie - konkrétne bez toho, aby sa kontakty zvarili, explodovali alebo sa vznietili.

Štandardné ističe majú zvyčajne vypínaciu kapacitu 4,5 kA alebo 6 kA, zatiaľ čo modely s vysokou vypínacou kapacitou majú hodnotu 10 kA alebo vyššiu.

V prípade vážneho skratu môže okamžitý prúd stúpnuť až na 8 000 A. Ak by sa v takomto scenári použil štandardný 6kA istič, zariadenie by mohlo potenciálne explodovať; istič s vysokou vypínacou kapacitou 10 kA by však dokázal bezpečne prerušiť napájanie bez toho, aby došlo k poškodeniu.

Aplikácia:

Bytový rozvodný systém elektrickej energie: ako hlavný vypínač alebo ochrana odbočného okruhu domovej rozvodnej skrine na zaistenie bezpečnosti domácej spotreby elektrickej energie.

Komerčný: Tento 32A High Breaking Capacity Mcb sa používa v osvetľovacích a zásuvkových obvodoch v nákupných centrách, kancelárskych budovách a hoteloch, aby poskytoval spoľahlivú ochranu proti úniku a preťaženiu.

Priemyselné prostredie: používa sa v ovládacích skriniach, rozvodných skriniach a iných zariadeniach na ochranu jednofázových motorov a iných dôležitých záťaží.

Verejné zariadenia: tento 32A High Breaking Capacity Mcb hrá kľúčovú ochrannú úlohu v systéme distribúcie energie škôl, nemocníc, staníc a iných verejných miest

Dočasné napájanie: Zabezpečte bezpečnostnú ochranu na staveniskách, pri vonkajších aktivitách a pri iných príležitostiach dočasného napájania

V ktorých scenároch odporúčame vybrať ističe s vysokou vypínacou kapacitou?

1. Blízkosť transformátorov alebo distribučných miestností

Princíp: Čím bližšie je zariadenie k zdroju energie, tým vyšší je potenciálny skratový prúd. Na výstupe transformátora môže skratový prúd ľahko presiahnuť 10 kA.

Riziko: Štandardné ističe nie sú schopné odolať takémuto zaťaženiu; preto musia byť ako primárna línia obrany použité ističe s vysokou vypínacou kapacitou.

2. Priemyselné elektrické siete a dlhé káblové vedenia

Princíp: Priemyselné prípojnice sú robustné a majú nízku impedanciu, čo má za následok obrovskú skratovú energiu.

Riziko: Štandardné ističe často nemajú dostatočnú schopnosť uhasiť oblúk; toto zlyhanie pri uhasení oblúka môže viesť k požiarom v rozvodnej skrini.

3. Kaskádová ochrana

Princíp: Vo viacvrstvových systémoch distribúcie energie vyžadujú predradené ističe vyššiu vypínaciu kapacitu, aby odolali energii odrazenej späť od zariadení za nimi.

Riziko: Aby sa zabezpečila selektívna ochrana, ističe na koncovom konci systému často tiež vyžadujú modernizáciu na modely s vyššou vypínacou schopnosťou.

FAQ

Otázka: Je istič 32A s vysokou vypínacou kapacitou vhodný pre štartovacie zaťaženie motora?

Odpoveď: Áno, za predpokladu, že je zvolená správna vypínacia krivka. Pre indukčné záťaže, ako sú elektromotory, odporúčame zvoliť vypínaciu krivku typu D. Tým sa zabezpečí, že istič nebude obťažovať vypnutie, keď motor generuje štartovací prúd 5- až 8-násobok jeho menovitej hodnoty; Využitím svojej vysokej vypínacej schopnosti súčasne poskytuje najvyššiu úroveň bezpečnostnej ochrany v prípade internej skratovej poruchy v motore.

Otázka: Prečo 32A istič PUGAO vykazuje nižší nárast teploty pri veľkom zaťažení?

Odpoveď: Nárast teploty je kritickou metrikou pre hodnotenie kvality vysokoprúdových ističov. Využívame plne automatizovaný proces bodového zvárania na zaistenie vnútorných súčiastok pod prúdom, výsledkom čoho je extrémne nízky prechodový odpor.

V kombinácii s optimalizovaným dizajnom vnútorného prúdenia vzduchu na odvod tepla zostáva vnútorná tvorba tepla hlboko pod limitmi medzinárodných štandardov – dokonca aj pri prevádzke pri plnom zaťažení 32 A. Tým sa výrazne predlžuje životnosť ističa aj izolácie drôtu.

Otázka: Môže byť 32A mini istič s vysokou vypínacou kapacitou inštalovaný v štandardnej obytnej rozvodnej skrini?

A: Absolútne. Vyznačuje sa štandardným 18 mm modulárnym dizajnom a je kompatibilný s montážnymi systémami na DIN lištu 35 mm. Hoci poskytuje ochranu na priemyselnej úrovni, zachováva si kompaktný tvar.
