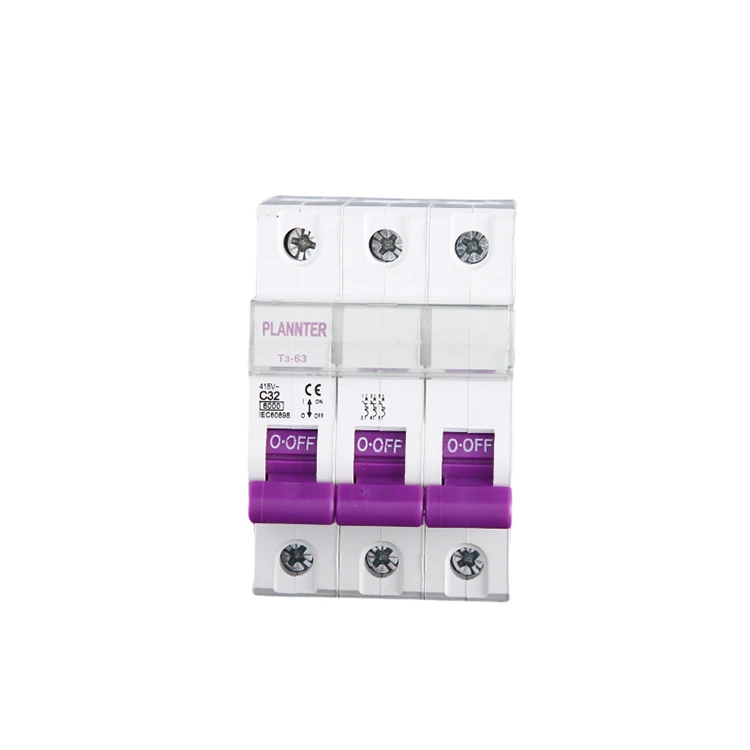

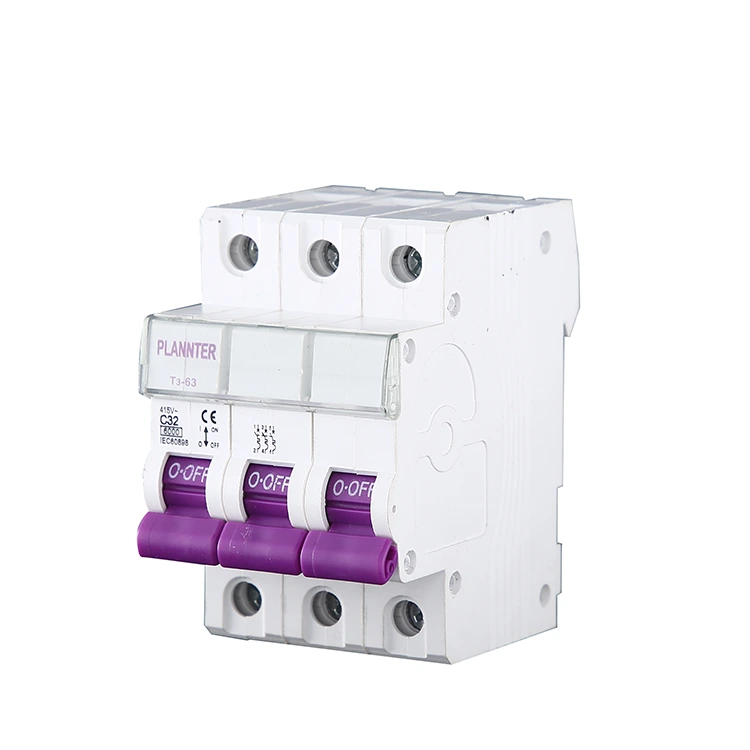

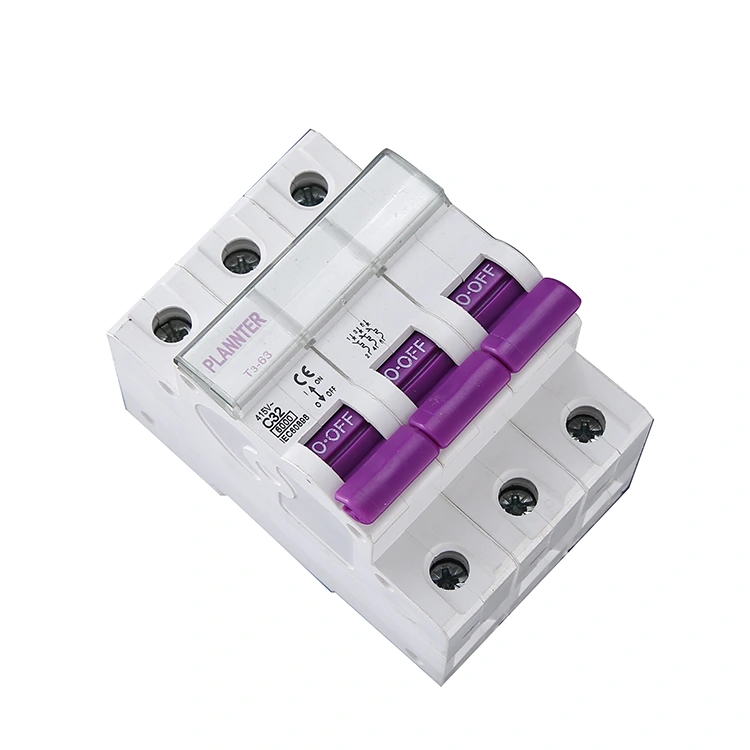

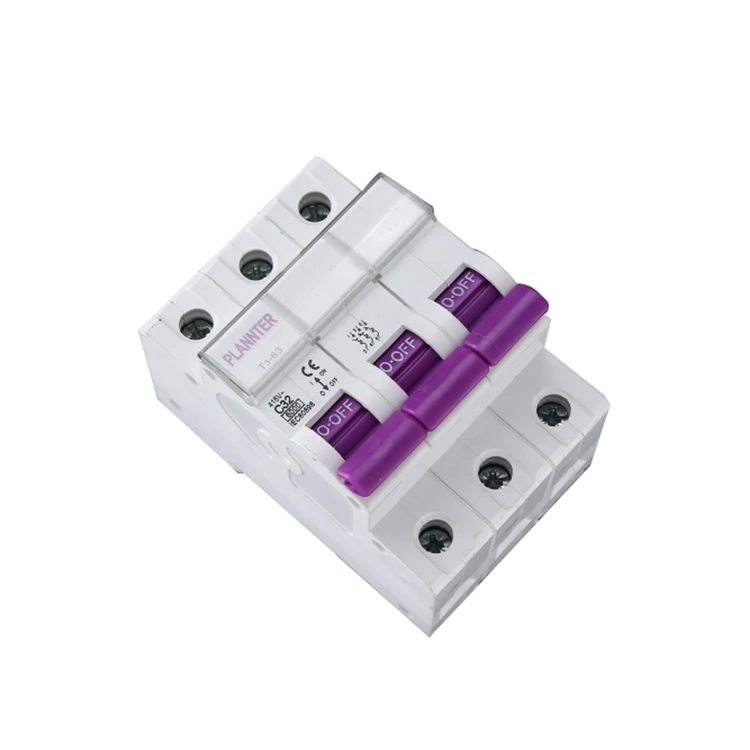

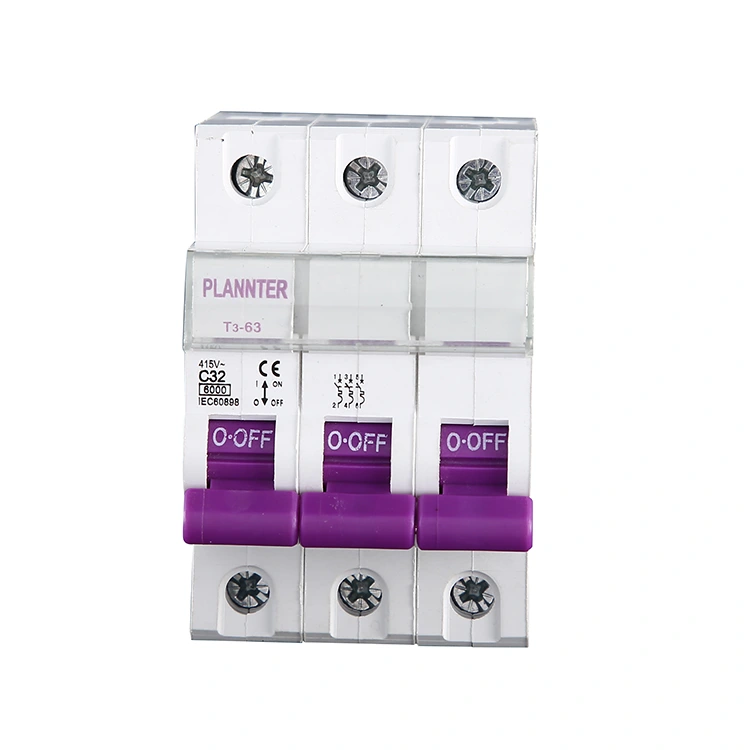

3-pólový AC istič

3-pólový AC istič patrí do kategórie nízkonapäťových elektrických spotrebičov, široko používaných v priemyselných, komerčných a civilných oblastiach, navrhnutých pre trojfázové obvody, môže byť v súčasných abnormalitách, ako je preťaženie, skratové podmienky automaticky preruší obvod, na ochranu zariadenia a bezpečnosti personálu. Vyberte si PUGAO (Plannter Electric) ako výrobcu a získajte cenu priamo z výroby.

Vlastnosti produktu

1. Trojfázové synchrónne riadenie

Tento 3-pólový AC istič je schopný súčasne pripojiť alebo odpojiť trojfázové elektrické vedenia L1, L2 a L3. Ak dôjde k poruche v ktorejkoľvek jednej fáze, zariadenie spustí súčasné prerušenie napájania vo všetkých troch fázach, čím sa zabráni poškodeniu zariadenia spôsobenému prevádzkou v podmienkach straty fázy.

2. Ochrana proti preťaženiu a skratu

Ochrana proti preťaženiu: Využíva tepelné vypínanie na riešenie podmienok trvalého nadmerného prúdu.

Ochrana proti skratu: Využíva magnetické vypínanie na okamžité prerušenie vysokoprúdových porúch.

Výberom tohto pokročilého produktu zaistíte komplexnú bezpečnostnú ochranu vašich elektrických obvodov.

3. Vylepšená prevádzková bezpečnosť zariadenia

Tento produkt zmierňuje riziká spojené s nevyváženosťou trojfázového napätia, chráni kritické zariadenia, ako sú motory a kompresory, a účinne znižuje náklady spojené s poškodením zariadenia a prestojmi.

4. Modulárny dizajn a inštalácia

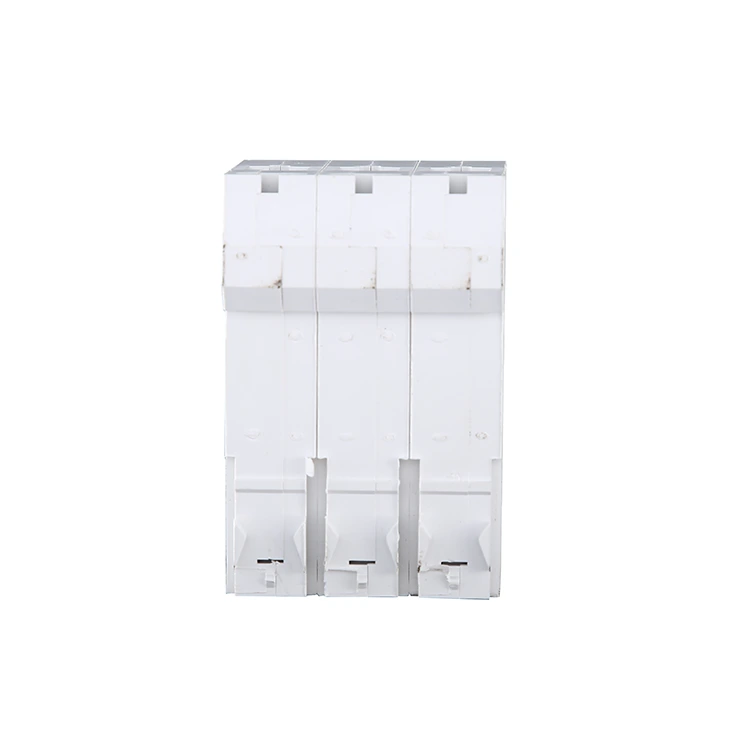

Produkty PUGAO sa vyznačujú dizajnom montáže na DIN lištu, ktorý umožňuje bezproblémovú integráciu do rozvodných skríň alebo ovládacích panelov. To uľahčuje efektívnu dávkovú inštaláciu a údržbu v rámci inžinierskych projektov.

Kľúčové parametre a špecifikácie

Pri nákupe alebo výbere produktu si môžete overiť nasledujúce parametre 3-pólového AC ističa na základe vašich špecifických požiadaviek projektu, alebo nás kontaktujte, aby sme vyvinuli komplexné riešenie prispôsobené vašim potrebám.

Menovité napätie (Ue): Typicky 380 V, 400 V alebo 415 V AC (pre trojfázové systémy).

Menovitý prúd (In): Bežné hodnotenia zahŕňajú 16A, 32A a 63A; vysokoprúdové modely sú dostupné až do 100A alebo 125A.

Breaking Capacity (Icn): Napríklad 6kA alebo 10kA. Vzhľadom na vyššie úrovne energie súvisiace s trojfázovým napájaním sa odporúča uprednostniť špecifikáciu 10 kA, aby sa zvýšila bezpečnostná redundancia.

Vypínacia krivka:

Typ C: Vhodné pre kancelárske budovy, osvetľovacie systémy alebo všeobecné komerčné rozvody energie.

Typ D: Špeciálne navrhnutý pre aplikácie pri spúšťaní motora, schopný odolať okamžitým nárazovým prúdom 10 až 14-násobku menovitého prúdu.

Bezpečnostné opatrenia pri používaní

1. Elektrické systémy sú veľmi zložité. Z bezpečnostných dôvodov by mali obsluhu a inštaláciu 3-pólových ističov striedavého prúdu vykonávať kvalifikovaní technici. Napríklad počas prevádzky najskôr odpojte napájanie zo strany záťaže, potom odpojte sekundárnu a terciárnu stranu.

2. Počas prevádzky prísne dodržiavajte prevádzkové postupy. Ak nastane situácia, ktorá ovplyvní normálnu prevádzku elektrického systému, okamžite vykonajte núdzové opatrenia.

3. Po úspešnej inštalácii bude istič fungovať normálne. Počas prevádzky okamžite sledujte aktuálne údaje a vykonávajte pravidelné kontroly a údržbu.

Kedy je potrebný 3-pólový AC istič?

Ako profesionálny výrobca a dodávateľ ponúka PUGAO aj 1-pólové (1P) a 2-pólové (2P) ističe; pri výbere produktu je však potrebné použiť 3-pólový (3P) istič vždy, keď ide o trojfázové elektrické zariadenia alebo trojfázové elektrické vedenia. Nižšie sú uvedené naše odporúčania pre konkrétne scenáre:

1. Vybavenie trojfázového motora

Príklady zahŕňajú priemyselné motory, vodné čerpadlá, vzduchové kompresory atď.

dôvod:

Trojfázové motory vyžadujú súčasné napájanie všetkých troch fáz. Ak sa preruší iba jedna fáza, zatiaľ čo ostatné zostanú aktívne, motor bude pracovať v stave „straty fázy“; to nevyhnutne vedie k vyhoreniu motora, čo má za následok značné finančné straty.

2. Systémy trojfázového napájania

Príklady zahŕňajú továrenské rozvody elektrickej energie, komerčné trojfázové rozvody, trojfázové rozvodné skrine atď.

dôvod:

Zdôvodnenie tu odzrkadľuje princíp kategórie zariadení uvedenej vyššie: trojfázové vedenia sa musia zapínať a vypínať synchrónne. Ak sa vyskytne anomália v ktorejkoľvek jednej fáze, celý obvod musí byť odpojený, aby sa zabezpečila komplexná, synchronizovaná trojfázová ochrana.

3. Vysokovýkonné priemyselné alebo komerčné zariadenia

Príklady zahŕňajú centrálne klimatizačné systémy, priemyselné vykurovacie zariadenia, automatizované výrobné stroje atď.

dôvod:

Takéto zariadenia zvyčajne spotrebúvajú vysoký výkon a spoliehajú sa na trojfázové napájanie; následne na správne fungovanie vyžaduje stabilný a vyvážený trojfázový prúd.

4. Iné scenáre vyžadujúce ochranu pred poškodením fázovou stratou

V projektoch zahŕňajúcich takéto zariadenia používanie 1P alebo 2P ističov – namiesto 3P jednotky – vytvára riziko: ak sa jedna fáza preruší, zatiaľ čo ostatné zostanú pod napätím, zariadenie bude pokračovať v prevádzke, aj keď v narušenom a abnormálnom stave.

Kontaktujte PUGAO pre konkrétny návrh riešenia a služby technickej podpory.

FAQ

Otázka: Ponúka PUGAO služby prispôsobenia?

Odpoveď: Áno, poskytujeme prispôsobené služby. Ako čínsky výrobca 3-pólového ističa striedavého prúdu so 14-ročnými odbornými skúsenosťami v továrni môžete prispôsobiť parametre, ako je menovitý prúd, vypínacia schopnosť a spôsob inštalácie, podľa konkrétnych potrieb.

Otázka: Aké technické parametre potrebujem vidieť?

A: 1. Menovitý prúd - musí zodpovedať skutočnému pracovnému prúdu záťaže;

2. Menovité pracovné napätie – musí byť rovnaké ako napäťová úroveň systému;

3. Skratová vypínacia schopnosť – Musí byť väčšia ako očakávaný skratový prúd v mieste inštalácie.
