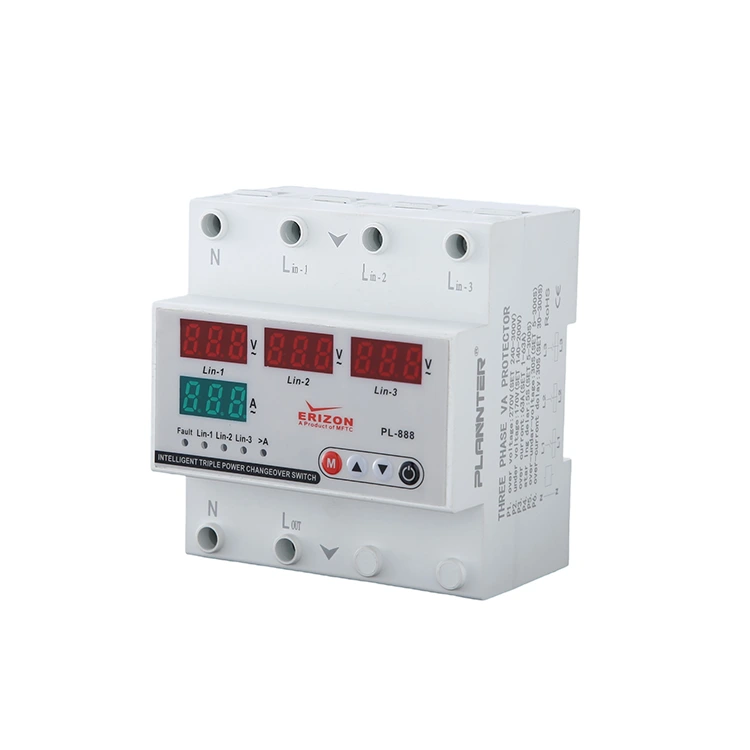

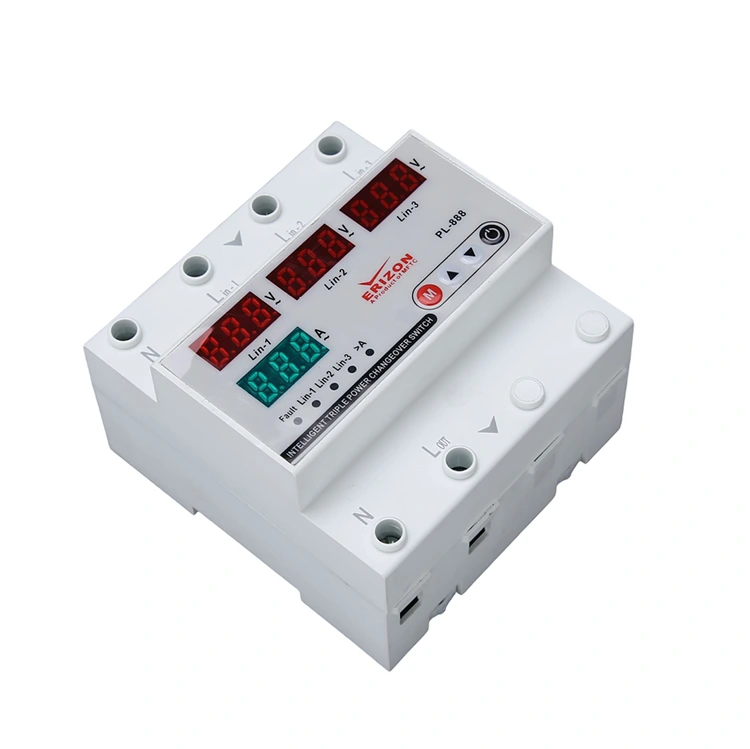

3-fázová ochrana napätia so štyrmi displejmi

Tento 3-fázový napäťový chránič so štyrmi displejmi obsahuje prepätie, podpätie a nadprúd. Použitie špeciálneho meracieho čipu zaisťuje, že chyba merania elektrických parametrov, ako je výkon a spotreba energie, je v rozmedzí ±1 %. Je vybavený dvojitým LCD displejom pre monitorovanie v reálnom čase, hodnoty prúdu a napätia. A môže tiež prispôsobiť prahovú hodnotu prepätia/podpätia, hodnotu nadprúdu a čas oneskorenia akcie tak, aby vyhovovali aplikačným požiadavkám rôznych scenárov.

Výhody

1. Chráňte elektrické zariadenia a predĺžte životnosť elektrospotrebičov: moderné domáce spotrebiče ako chladničky, klimatizácie, televízory, počítače a pod. Prepätie, ktoré môže spáliť obvodovú dosku, motor alebo iné základné súčasti spotrebiča alebo dokonca spôsobiť požiar. Prepätie: môže spáliť obvodovú dosku, motor alebo iné základné komponenty spotrebiča. Napríklad počítačové napájacie moduly alebo kompresory klimatizácie sú náchylné na prehriatie pri prepätí a dokonca spôsobujú požiar. Podpätie: Môže spôsobiť, že sa zariadenie nespustí normálne alebo bude fungovať nepravidelne. Inštaláciou 3-fázového napäťového chrániča so štyrmi displejmi môžete rýchlo prerušiť napájanie v prípade abnormálneho napätia, čím zabránite poškodeniu veľkých zariadení, serverov atď.

2. Zvýšte bezpečnosť elektrickej energie a predchádzajte bezpečnostným nehodám: Abnormálne napätie nielenže poškodzuje elektrické spotrebiče, ale môže spôsobiť aj bezpečnostné nehody. Napríklad nadmerné napätie môže spôsobiť zhoršenie izolácie drôtu, čím sa zvyšuje riziko skratu alebo požiaru. Podpätie vedie k prehriatiu motora, čo spôsobí preťaženie vedenia alebo elektrický požiar.

3. Nákladovo efektívne, nízke náklady: 3-fázový napäťový chránič so štyrmi displejmi je cenovo dostupný, ľahko sa inštaluje a má nízke náklady na údržbu. Ak nenainštalujete toto zariadenie, bude existovať v dôsledku abnormálneho napätia spôsobeného nákladmi na opravu alebo výmenu elektrickej energie. Tento chránič má navyše funkciu automatickej obnovy, ktorá znižuje ručnú obsluhu používateľa a je bezpečnejšia a pohodlnejšia.

Zabezpečte dlhú životnosť svojich priemyselných a komerčných elektrických systémov pomocou3-fázová ochrana napätia so štyrmi displejmi. Toto zariadenie, navrhnuté pre robustné trojfázové siete, kombinuje presné meranie s rýchlou ochranou. Použitím špeciálneho meracieho čipu zaručuje vysokú presnosť pri monitorovaní výkonu a energie, čo z neho robí kritický komponent na predchádzanie poškodeniu drahých strojov a infraštruktúry.

Kľúčové funkcie a vlastnosti

Čo robí 3-fázový napäťový chránič so štyrmi displejmi?

V podstate funguje ako „strážca“ vašej elektrickej rozvodnej skrine. Nepretržite monitoruje napájanie a automaticky vypne elektrickú energiu, ak zistí nebezpečné podmienky. To zabraňuje nákladným opravám a zvyšuje bezpečnosť tým, že zmierňuje riziká spojené s nestabilitou napätia.

Čo znamená „Štyri zobrazenia“?

Zariadenie je vybavené dvojitým LCD rozhraním, ktoré poskytuje viditeľnosť kritických elektrických parametrov v reálnom čase. „Štyri-displej“ zvyčajne označuje súčasné monitorovanie:

• Napätie (V):Monitorovanie sieťového napätia v reálnom čase.
• Prúd (A):Monitorovanie toku prúdu, aby sa zabránilo preťaženiu.
• Sila/energia:Sledovanie spotreby s vysokou presnosťou (±1% chybová odchýlka).
• Indikátory stavu:Vizuálne potvrdenie stavov ochrany (Zap/Vyp/ Porucha).

Aké sú hlavné parametre ochrany?

The3-fázová ochrana napätia so štyrmi displejmiponúka komplexnú ochranu pred tromi najbežnejšími elektrickými rizikami:

• Ochrana proti prepätiu:Zabraňuje spáleniu dosiek plošných spojov, motorov a základných komponentov (napr. v AC kompresoroch alebo serveroch) spôsobenému napäťovými špičkami.
• Ochrana proti podpätiu:Zabraňuje prehriatiu a vyhoreniu motorov v dôsledku nízkeho napätia, ktoré môže spôsobiť nepravidelný chod alebo zlyhanie štartovania.
• Ochrana proti nadmernému prúdu:Chráni pred preťažením vedenia, ktoré môže viesť k poškodeniu izolácie a elektrickým požiarom.

Inštalácia a prevádzka

Ako sa inštaluje?

Tento chránič je navrhnutý ako štandardný komponent pre domáce a priemyselné rozvodné skrine. Je kompaktný, ľahko sa inštaluje a vyžaduje minimálnu údržbu. Po nainštalovaní funguje automaticky, čím sa znižuje potreba manuálneho zásahu.

Čo znamená 4P?

"4P" znamená4-pólový. V trojfázovom systéme to znamená, že spínač spája a chráni všetky tri fázy (L1, L2, L3) plus nulový vodič (N). To zaisťuje úplnú izoláciu a ochranu celého trojfázového obvodu.

Je to nastaviteľné?

Áno, flexibilita je kľúčovou vlastnosťou3-fázová ochrana napätia so štyrmi displejmi. Používatelia môžu prispôsobiť nastavenia tak, aby zodpovedali špecifickým požiadavkám aplikácie, vrátane:

• Úprava prahu:Nastavte špecifické limity prepätia a podpätia.
• Nadprúdová hodnota:Definujte prúdový limit pre vypnutie.
• Čas oneskorenia akcie:Nakonfigurujte oneskorenie pred vypnutím alebo resetovaním zariadenia, aby ste predišli nepríjemnému vypínaniu v dôsledku dočasných výkyvov.

Prečo nainštalovať tento chránič?

• Predĺžte životnosť spotrebiča:Chráni chladničky, počítače a priemyselné motory pred napätím.
• Požiarna prevencia:Znižuje riziko elektrického požiaru spôsobeného poruchou izolácie drôtu v dôsledku prepätia alebo nadmerného prúdu.
• Nákladovo efektívne:Nízke náklady na3-fázová ochrana napätia so štyrmi displejmije zanedbateľná v porovnaní s vysokými nákladmi na opravu alebo výmenu poškodeného elektrického zariadenia.

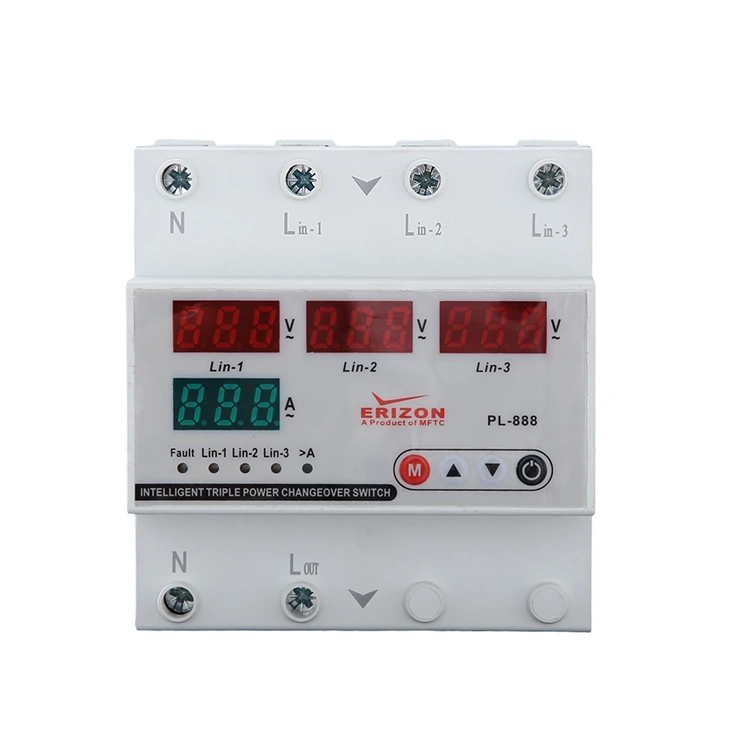

Displej a tlačidlá

1 - Tlačidlo SET: Toto tlačidlo sa používa na uloženie po nastavení/zmene hodnôt nadprúdu a nastavenia vysokého/nízkeho napätia a chyby

čakacia doba.

2 - Tlačidlo HORE: Zvýšte požadovanú hodnotu.

3 - Tlačidlo nadol: Znížte požadovanú hodnotu.

4 - Tlačidlo manuálneho zapnutia/vypnutia

slúži na ovládanie zapínania/vypínania výstupu zariadenia. Keď je výstup vypnutý, na obrazovke sa zobrazí slovo „OFF“ a zariadenie sa v tomto stave automaticky neobnoví. Ak zariadenie nie je chybné, opätovným stlačením tohto tlačidla reštartujte zariadenie a obnovte normálne používanie.

5 - AKTUÁLNY DISPLEJ

HLAVNÁ OBLASŤ ZOBRAZENIA: Počas normálnej prevádzky sa tu zobrazuje vstupné napätie v reálnom čase. Obrazovka zostane podsvietená, keď je zariadenie v bezchybnom stave; v prípade poruchy s abnormálnym napätím (príliš vysoké alebo príliš nízke) bude displej blikať ako alarm. Počas nastavovania parametrov bude displej synchrónne zobrazovať nastavené hodnoty príslušných programovacích položiek (vrátane hodnoty nadprúdovej ochrany, prahov vysokého a nízkeho napätia, oneskorenia poruchy a oneskorenia resetu a ďalších parametrov).

6 - Zobrazenie napätia

Dvojitá zobrazovacia skupina: pri normálnej prevádzke zariadenia sa tu zobrazuje aktuálna aktuálna hodnota a obrazovka svieti vždy v bezporuchovom stave; v prípade poruchy (napr. nadprúd) displej bliká ako alarm. Počas parametrizácie sa tu zobrazujú hodnoty príslušných naprogramovaných položiek.

7 - Popis indikátora

A>: Tento indikátor sa rozsvieti, keď dôjde k poruche nadprúdu.

V>: Tento indikátor sa rozsvieti, keď dôjde k poruche prepätia.

V<: Tento indikátor sa rozsvieti, keď dôjde k poruche nízkeho napätia.

Out: Tento indikátor sa rozsvieti, keď zariadenie spustí výstup.

Schéma zapojenia

Nulový a fázové vodiče zo siete musia byť pripojené k svorkám "N" a "L" na strane "Vstupu" zariadenia.

Nulový a fázové vodiče zariadení vyžadujúcich prepäťovú a podpäťovú ochranu by mali byť vyvedené zo svoriek "N" a "L" na "výstupnej" strane zariadenia.

Rozmery
