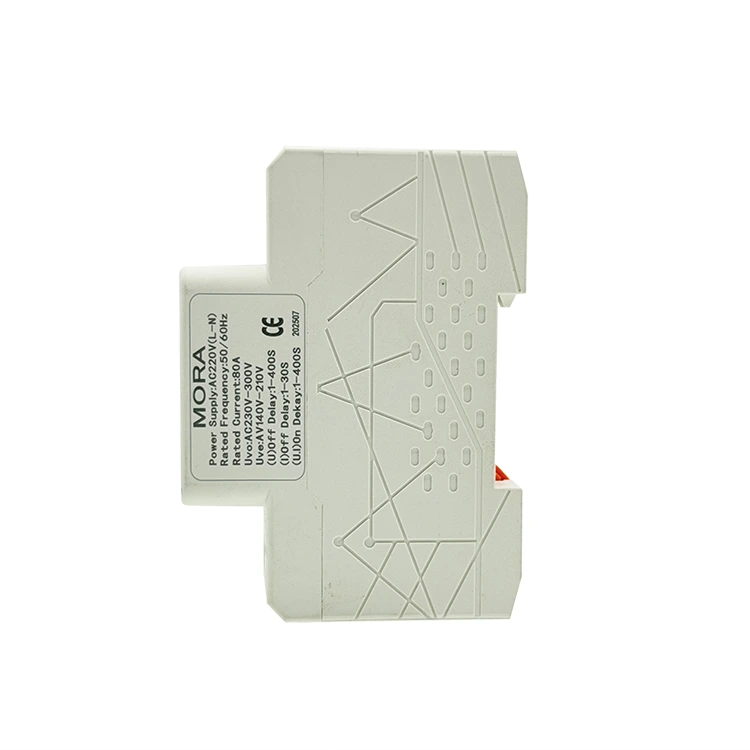

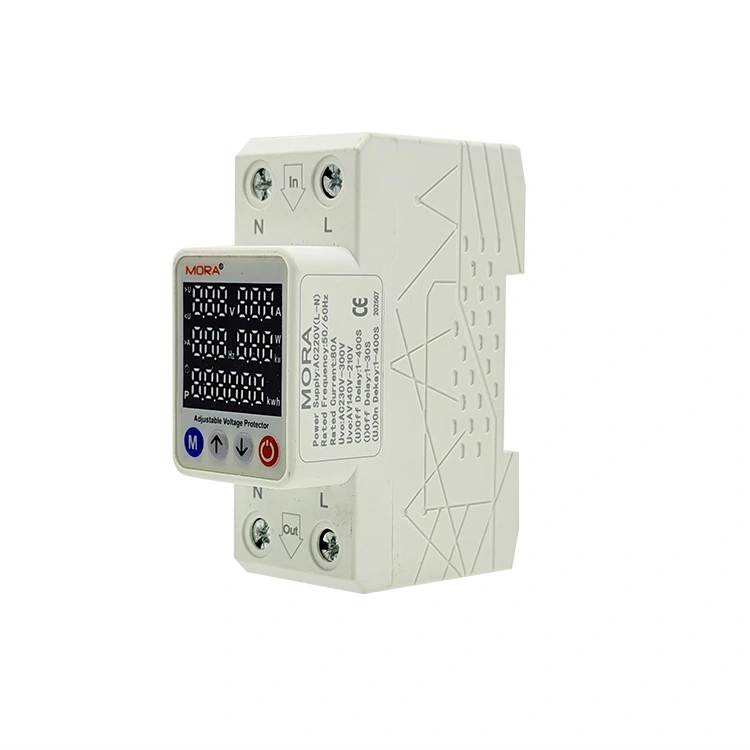

Inteligentný 2P napäťový chránič typu M Päť digitálnych displejov

Moderné systémy riadenia energie a automatické riadiace systémy vyžadujú podporu multidimenzionálnych údajov o výkone v reálnom čase a presnú ochranu proti poruchám. Na rozdiel od tradičných jednofunkčných ochranných relé, PUGAO (Mora) 2P Smart Voltage Protector Type M Five Digital Displays využíva priemyselné 32-bitové DSP vysokorýchlostné procesorové jadro, ktoré dokáže realizovať vysoko presné vzorkovanie a analýzu viacerých elektrických parametrov. Podporuje nezávislé nastavenie prahu prepätia, preťaženia a anomálií kvality napájania a pomáha podnikom optimalizovať spotrebu energie a zlepšiť spoľahlivosť napájania.

Prečo inštalovať viacero externých pomocných meračov?

Hlavné výhody produktu

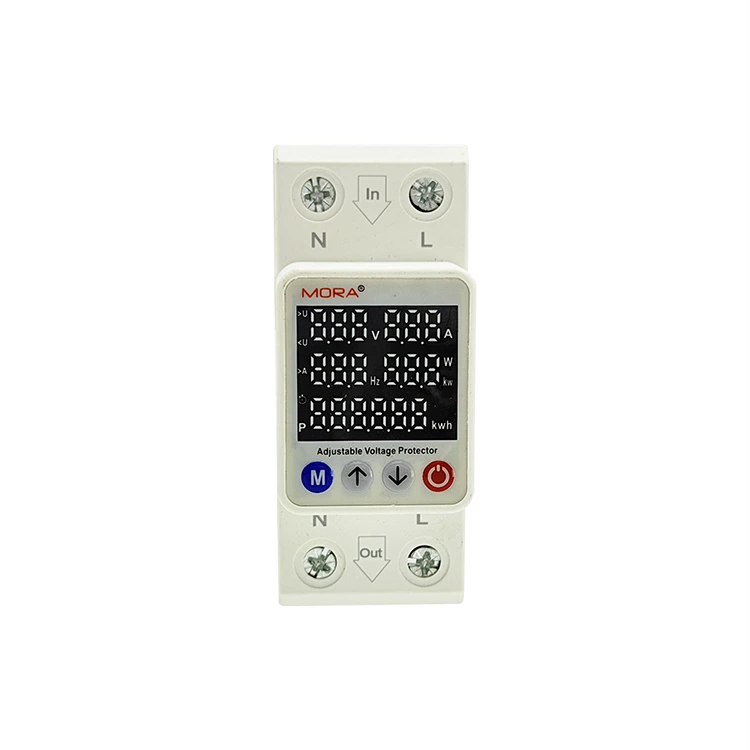

• Plnoparametrový synchrónny displej: Pokrýva napätie v reálnom čase (V), pracovný prúd (A), činný výkon (kW), účinník (PF) a kumulatívnu spotrebu energie (kWh), čím sa na jednej obrazovke plne chápe prevádzkový stav obvodu.

• Integrovaný náhradný dizajn: Jeden stroj nahrádza viacero externých pomocných meračov a prúdových transformátorov, optimalizuje rozloženie skrine, znižuje zložitosť zapojenia a podporuje zisťovanie harmonických anomálií a problémov so stratou jalového výkonu v reálnom čase.

Dostávate sankcie za nízky účinník? Kompletná ochrana kvality a preťaženia

Okrem štandardného sledovania napätia obsahuje inteligentná platforma integrované monitorovanie preťaženia aktívneho výkonu a poklesu účinníka. Ak pripojený stroj začne zlyhávať a odoberá nadmerný výkon alebo poklesne účinník, ovládač identifikuje problém a vykoná bezpečné vypnutie skôr, ako problém môže poškodiť širší podpanel. Štandardizácia inteligentného napäťového chrániča 2P typu M s piatimi digitálnymi displejmi pomáha zariadeniam udržiavať čistú kvalitu napájania a vyhnúť sa sankciám zo strany verejných služieb za nízky výkon účinníka.

Neprchavý denník energie a uchovávanie akumulovaných údajov

Akumulované údaje o spotrebe energie (kWh) sa zapisujú priamo na integrovaný pamäťový čip, ktorý ukladá informácie nezávisle od napájania z hlavnej siete. Tento protokol údajov uchováva svoje záznamy počas dlhších výpadkov napájania alebo vypínania systému bez potreby vnútornej batérie. Táto trvalá pamäť umožňuje správcom zariadení udržiavať presné a dlhodobé záznamy o spotrebe energie zariadení na účely alokácie nákladov a auditov účinnosti.

Technické parametre výkonu

• Oficiálne označenie modelu: 2P inteligentný napäťový chránič typu M Päť digitálnych displejov

• Rozsah prevádzkového napätia: 140 V až 300 V AC polkruhové vzorkovanie (50/60 Hz)

• Menovitý prúd aktívneho zaťaženia (Iₑ): 1A až 63A Rozsah dynamickej konfigurácie

• Okno metrológie účinníka: 0,00 až 1,00 stupnica s vysokým rozlíšením

• Stupnica akumulácie energie: 0 až 99 999 kWh Rolling Loop Register

• Materiál vnútornej prípojnice: 99,9 % čistá elektrolytická meď

Vysokovýkonná 32-bitová analýza tvaru vlny DSP

Priemyselné vysokorýchlostné vzorkovanie: Vybavené 32-bitovým digitálnym signálovým procesorom, realizuje ultra-vysokofrekvenčné vzorkovanie priebehov a analýzu signálov siete v celom cykle.

Presná identifikácia chyby: Inteligentný 2P napäťový chránič typu M Päť digitálnych displejov dokáže zachytiť jemné zmeny kvality energie, ako je posun účinníka a harmonické kolísanie, ktoré bežné jednočipové mikropočítače nedokážu identifikovať. Presne rozlišuje bežné spínacie prechodové signály a skutočné poruchové anomálie, čím zaisťuje, že žiadna chýbajúca ochrana a žiadne rušivé vypnutia.

Technické najčastejšie otázky týkajúce sa konkrétneho produktu

Otázka: Dá sa údaj o akumulovanej spotrebe energie (kWh) vynulovať pri premiestnení modulu do nového obvodu stroja?

Odpoveď: Áno, denník nahromadenej energie je možné vymazať a vynulovať stlačením a podržaním určenej kombinácie programovacích kláves na čelnom paneli na 5 sekúnd. Táto funkcia umožňuje používateľom resetovať údaje sledovania pri premiestňovaní 2P Smart Voltage Protector typu M s piatimi digitálnymi displejmi na monitorovanie iného stroja alebo spustenie nového fakturačného cyklu.

Otázka: Prečo okno účinníka (PF) ukazuje nízku hodnotu, napríklad 0,65, aj keď je sieťové napätie dokonale stabilné?

Odpoveď: Nízky účinník je spôsobený indukčnými záťažami, ako sú veľké elektromotory alebo staršie kompresory HVAC, ktoré vytvárajú fázový posun medzi napätím a prúdom. Tento údaj naznačuje skôr problém s účinnosťou záťaže než poruchu 2P Smart Voltage Protector typu M s piatimi digitálnymi displejmi, čo pomáha tímom údržby identifikovať, kde môžu byť potrebné kondenzátory na korekciu účinníka.

Otázka: Ako funkcia aktívnej ochrany výkonu chráni priemyselné motory pred poškodením počas mechanického zaseknutia?

Odpoveď: Keď sa čerpadlo alebo dopravný pás mechanicky zasekne, motor sa zastaví a odoberá nadmerný elektrický výkon (kW), aby sa pokúsil otočiť. Vysokorýchlostný procesor vo vnútri produktu okamžite deteguje tento náhly nárast výkonu a v priebehu milisekúnd otvorí relé, čím chráni vinutia motora pred prehriatím a vyhorením.
