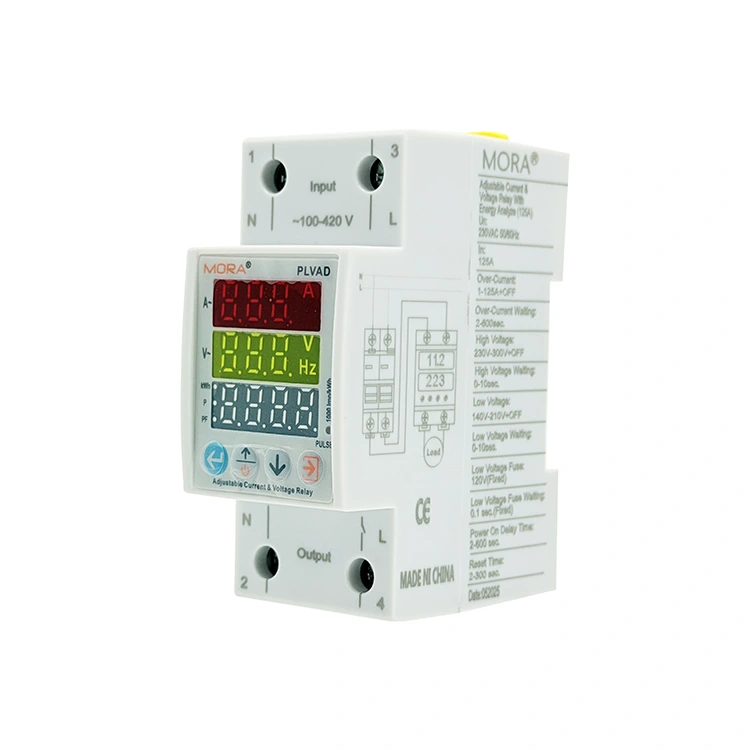

2P digitálny napäťový chránič typu C s trojitým displejom

Kupujúci priemyselných rozvádzačov hľadajú multifunkčné monitorovacie zariadenia, ktoré šetria priestor na koľajniciach a znižujú zložitosť káblových rozvodov. Vysokoúčinný 2P digitálny napäťový chránič typu C s trojitým displejom presne skonštruovaný spoločnosťou PUGAO (Mora) spĺňa tento vyhľadávací zámer s modulárnym balíkom typu všetko v jednom so šírkou 36 mm. Na rozdiel od starších dizajnov s dvoma oknami má táto jednotka vstavaný vnútorný snímač prúdu a obvod na sledovanie úniku s vysokým rozlíšením. Palubný mikroprocesor spracováva tieto vstupy súčasne a poskytuje nezávislé rozsahy nastavenia pre poruchy prepätia, nadprúdu a zvyškového prúdu, aby sa zabezpečila úplná ochrana citlivých automatizovaných strojov.

Čo môže rozhranie s tromi oknami urobiť pre vašu efektivitu údržby?

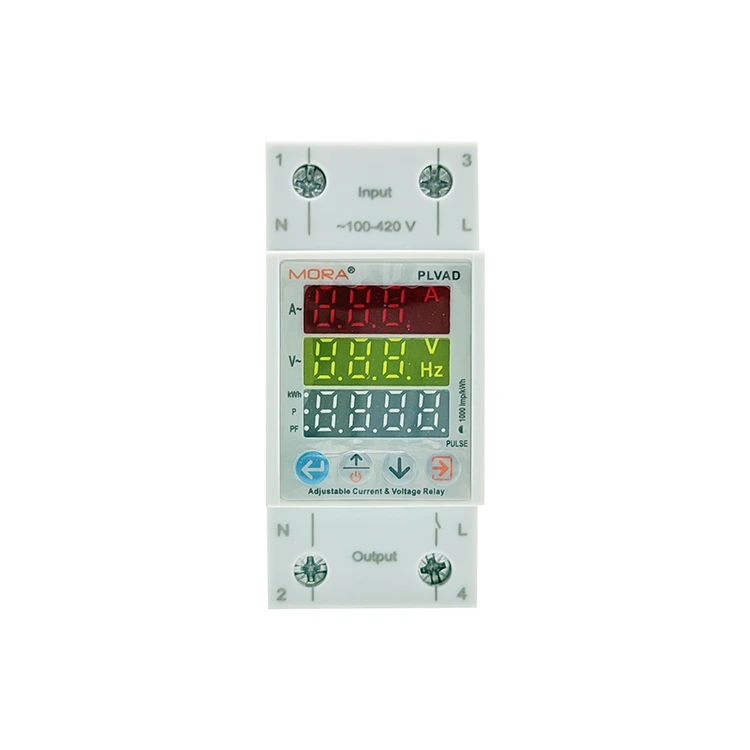

Moderné automatizačné podpanely vyžadujú podrobné elektrické údaje na zjednodušenie diagnostiky a zabránenie prestojom. Digitálny napäťový chránič 2P typu C s trojitým displejom používa tri nezávislé, naskladané okná s digitálnym displejom, ktoré súčasne zobrazujú sieťové napätie (V), prúd aktívneho obvodu (A) a reziduálny prúd/výkon v reálnom čase. Toto zobrazovanie údajov v reálnom čase eliminuje potrebu manuálneho cyklovania menu pomocou tlačidiel na čelnom paneli, čo umožňuje tímom údržby okamžite zistiť nevyvážené zaťaženie, harmonické prúdy alebo zlyhávajúcu izolácia skôr, ako kritická porucha spôsobí neplánované vypnutie systému.

Technické parametre výkonu

• Rozsah prevádzkového napätia: 140 V až 300 V AC (50/60 Hz)

• Aktuálna monitorovacia kapacita (Iₘₐₓ): 1A až 63A nastaviteľná (krok: 0,1A)

• Spektrum citlivosti na únik: rozsah 10 mA až 99 mA alebo konfigurovateľný bypass

• Rýchlosť/presnosť obnovenia údajov: ≤ 0,5 s cyklus odberu vzoriek / metrológia triedy 1.0

• Kapacita koncovky: Akceptuje až 25 mm² pevný / 16 mm² flexibilný lankový kábel

• Zhoda a certifikácie: Certifikované CE, v súlade s RoHS, vyrobené podľa noriem IEC 60947-2 Príloha B

Mikrosekundové sledovanie úniku zeme

Presné monitorovanie úniku na milimetrovej úrovni: Vybavené profesionálnym jadrom na monitorovanie zvyškového prúdu, podporuje sledovanie zemného poruchového prúdu na úrovni miliampérov v reálnom čase, pričom presne zachytáva drobné únikové signály spôsobené starnutím drôtu, infiltráciou vlhkosti a poškodením izolácie.

Dvojitá prevencia požiaru a elektrického šoku: Vytvára sekundárnu bezpečnostnú ochrannú bariéru pre okruh na základe ochrany proti skratu, čím účinne zabraňuje úrazom elektrickým prúdom a úrazom elektrickým prúdom spôsobeným poruchou izolácie a je vhodný pre staré elektroinštalácie a priemyselné scenáre s vysokou úrovňou bezpečnosti.

Vstavaný nízkostratový prúdový senzor a nadprúdová ochrana

Integrované snímanie priestorovo úsporný dizajn: Vstavaný nízkoodporový vysoko presný prúdový transformátor, podporuje vysoko presné monitorovanie prúdu v plnom rozsahu 0–63A. Digitálny napäťový chránič 2P typu C s trojitým displejom eliminuje potrebu externých snímačov CT a pomocnej kabeláže, čo výrazne optimalizuje vnútorné usporiadanie rozvodnej skrine a znižuje náklady na inžinierstvo.

Inteligentná identifikácia nárazového prúdu: Používatelia si môžu prispôsobiť prahovú hodnotu nadprúdu a čas oneskorenia. Systém dokáže automaticky identifikovať a vyhnúť sa okamžitému nárazovému prúdu počas štartovania motora, nebude generovať rušivé vypnutia a môže rýchlo prerušiť napájanie v prípade skutočných trvalých porúch preťaženia, aby ochránil zariadenie obvodu.

Dlhodobo stabilné pripojenie

• Plynotesný dizajn kabeláže: Poniklované medené svorky a skrutky z oceľového kompozitu M5 podporujú maximálny krútiaci moment zapojenia 2,5 Nm so silnou zvieracou silou.

• Anti-Aging & Anti-Loose: Hlboké protišmykové zúbky na vnútornej stene koncovky sa pevne zahryznú do jadra medeného drôtu, čím účinne riešia poruchy uvoľneného kontaktu spôsobené tečením medi a dlhodobým tepelným cyklovaním a udržiavajú stabilnú prevádzku s nízkym odporom.

FAQ

Otázka: Prečo aktuálny displej zobrazuje 0,0 A, keď nízkoenergetické zariadenia bežia normálne?

Odpoveď: Vstavaný prúdový transformátor tohto modelu je kalibrovaný na monitorovanie priemyselného vysokovýkonného zaťaženia s minimálnym prahom detekcie 0,5 A. Prevádzkový prúd zariadení s nízkym výkonom, ako sú malé svetlá a pohotovostná elektronika, je nižší ako detekčný limit, takže displej zobrazuje 0,0 A. Tento 2P digitálny napäťový chránič typu C s trojitým displejom je umiestnený na priemyselnú ochranu pred vysokým zaťažením, nie na meranie mikroprúdu zariadení s nízkym výkonom.

Otázka: Dá sa vypnúť funkcia ochrany proti úniku pre staré zariadenia s vysokým základným únikom?

A: Áno. Prahovú hodnotu zvyškového prúdu je možné voľne nastaviť v rozsahu 10–99 mA alebo ju možno manuálne vypnúť cez programovacie menu, aby sa predišlo nepríjemným výpadkom spôsobeným prirodzeným únikom starých vedení. Odporúča sa, aby ho obsluhoval kvalifikovaný elektrikár po potvrdení bezpečnosti elektroinštalácie na mieste, aby sa zabezpečil súlad s bezpečnostnými špecifikáciami uzemnenia na mieste.

Otázka: Stratia sa prispôsobené parametre napätia a prúdu po výpadku napájania?

A: Žiadna strata. Všetky užívateľom nastavené ochranné prahy a prevádzkové parametre sú upevnené v integrovanom EEPROM energetickom čipe, nie je potrebná žiadna záloha batérie. Parametre sú trvalo uložené a možno ich automaticky načítať, aby sa obnovili ochranné práce po obnovení napájania siete.
