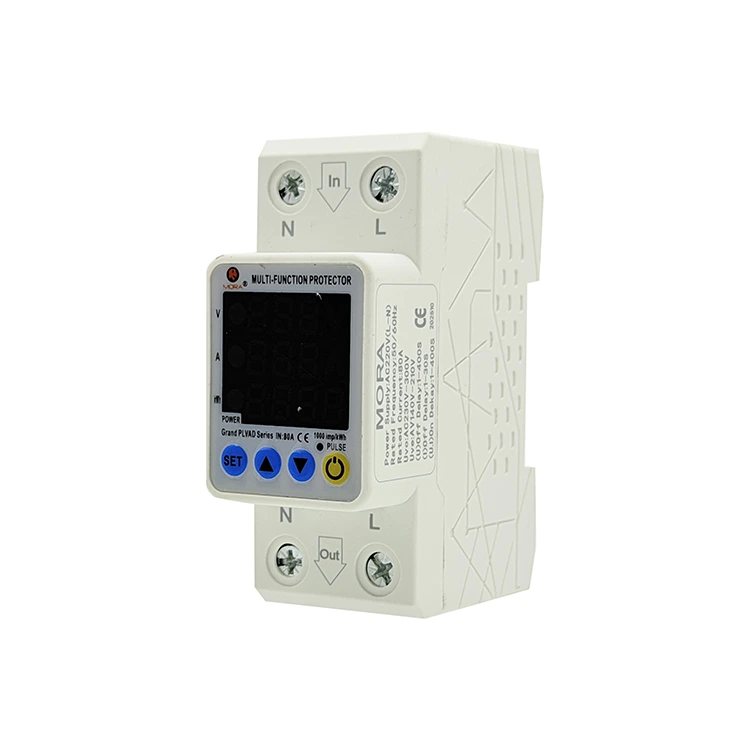

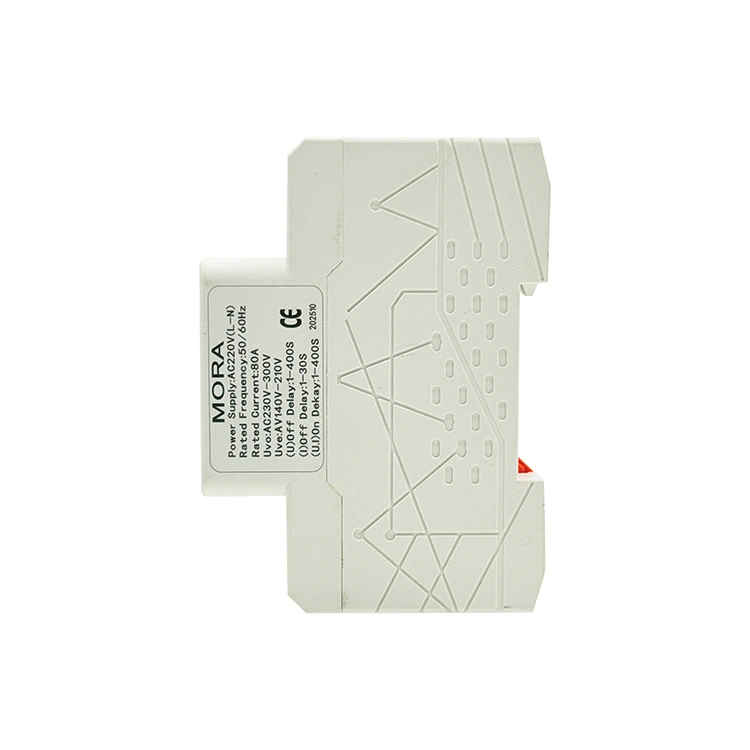

2P Auto Reconnect Napäťová ochrana Typ M Trojitý displej

Tímy obstarávania, ktoré získavajú rozvádzače pre vzdialenú infraštruktúru, vyžadujú inteligentné ochranné moduly, ktoré sa dokážu automaticky zotaviť z dočasných porúch napájania, aby sa maximalizovala doba prevádzkyschopnosti systému. Vysokovýkonný trojitý displej s automatickým obnovením napätia 2P, navrhnutý a vyrobený spoločnosťou Pugao (Mora), je navrhnutý špeciálne pre tieto bezobslužné aplikácie. Toto zariadenie, ktoré presahuje rámec základných relé s manuálnym resetom, obsahuje inteligentný algoritmus automatického opätovného zapnutia, ktorý monitoruje podmienky siete po vypnutí. Akonáhle sa sieťové napätie stabilizuje v rámci bezpečných parametrov na nastavenú dobu odpočítavania, interný motorom poháňaný mechanizmus automaticky uzavrie okruh a obnoví napájanie nadväzujúcich telekomunikačných polí, bezpečnostných sietí alebo systémov monitorovania počasia.

Triple-Window Array s integráciou počítadla porúch

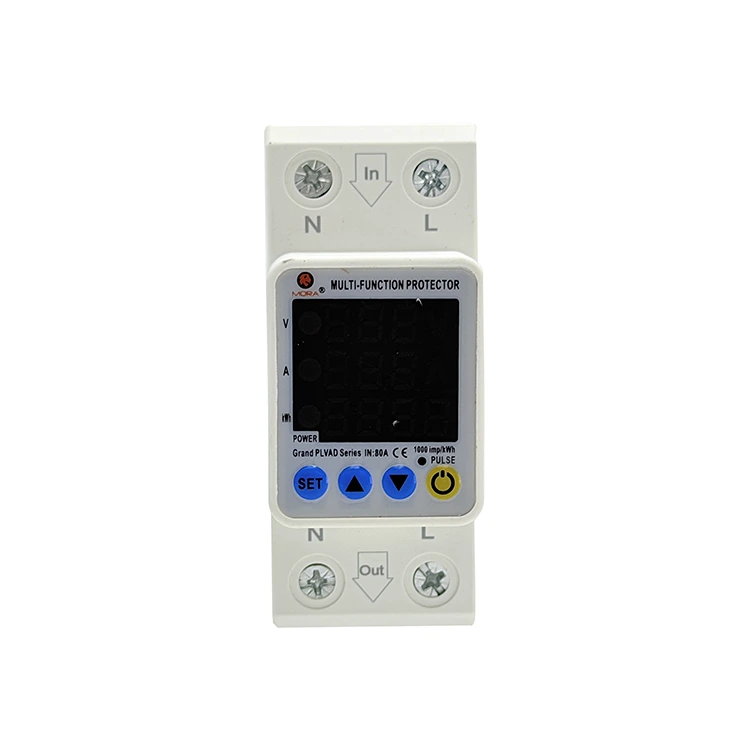

Multidimenzionálny dátový synchrónny displej: 2P Auto Reconnect Napäťová ochrana typu M Trojitý displej zobrazuje napätie v reálnom čase, prúd v reálnom čase a kumulatívne časy porúch, s jasnou klasifikáciou údajov a úplným prehľadom o prevádzkovom stave obvodu na jednej obrazovke.

Včasné varovanie pri kvantifikovateľnej poruche: Zabudované počítadlo porúch môže zaznamenať počet prepätí a nadprúdových vypnutí v prevádzkovom cykle. Personál údržby môže posúdiť stabilitu siete na mieste a stav starnutia následného zariadenia prostredníctvom údajov o poruchách, pričom realizuje prediktívnu údržbu.

Hlavné výhody produktu

Eliminujte diaľkové rolovanie nákladných vozidiel O&M

• Vyriešte miesta bolesti na diaľku: Pre mobilné základňové stanice, horské meteorologické stanice a čerpacie stanice bez obsluhy spôsobia prechodné výkyvy siete tradičné ochranné relé vypnutia a vypnutia, čo si vyžaduje manuálny reset na mieste s vysokými nákladmi na čas a prácu.

• Maximalizácia doby prevádzkyschopnosti systému: Realizuje úplné automatické monitorovanie porúch, posúdenie stability a obnovenie mechanického opätovného zatvorenia. V prípade dočasných anomálií siete 2P Auto Reconnect Napäťová ochrana typu M s trojitým displejom nezávisle dokončí obnovu energie bez ľudského zásahu, čím výrazne zníži náklady na prevádzku a údržbu a zlepší rýchlosť nepretržitej prevádzky zariadenia.

Nastaviteľný cyklus opätovného zatvárania a inteligentné bezpečnostné uzamknutie

• Zabráňte sekundárnemu poškodeniu pri poruche: V prípade trvalých skratových porúch spôsobí opakované opätovné zatvorenie tepelné poškodenie vedení a zariadenia. Trojitý displej 2P Auto Reconnect Voltage Protector typu M podporuje vlastné nastavenie maximálnych pokusov o opätovné zatvorenie.

• Automatické bezpečnostné uzamknutie: Keď sa vyčerpajú prednastavené časy opätovného zatvárania a porucha stále pretrváva, systém uzamkne mechanizmus pohonu motora, spustí alarm poruchy a udrží obvod izolovaný, aby sa zabránilo nebezpečnému cyklickému spínaniu.

Technické parametre výkonu

• Možnosti menovitého prevádzkového prúdu: Menovité trvalé zaťaženie 40A / 63A

• Nastaviteľnosť času automatického opätovného zapnutia: 1 sekunda až 900 sekúnd Max. rozsah

• Maximálny počet cyklov nepretržitého opätovného zatvárania: 1 až 30 konfigurovateľných pokusov pred uzamknutím

• Presnosť sledovania napätia/rozsah prúdu: ±1% rozptyl / 0,5A až 63A dynamický údaj

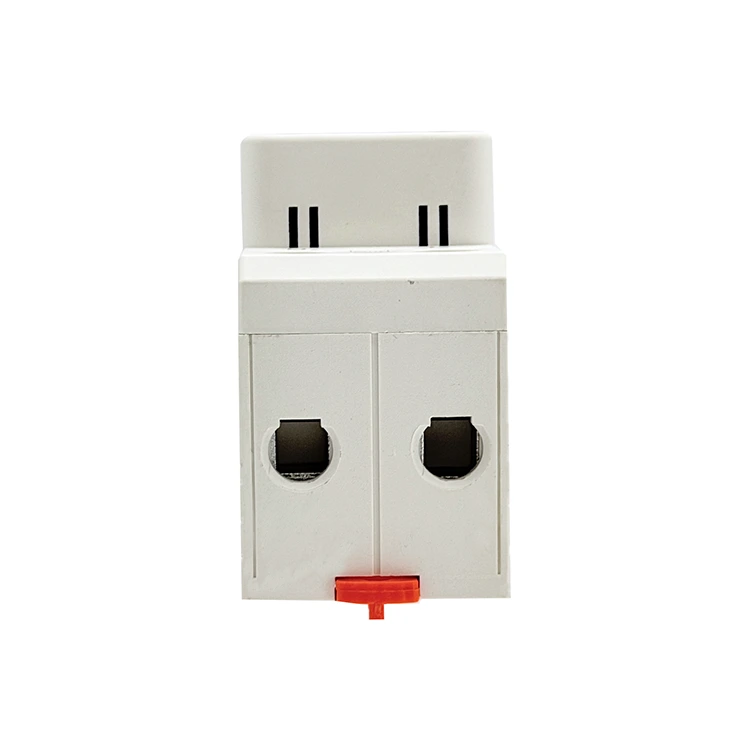

• Kapacita prierezu koncovky: do 25 mm² plné / 16 mm² spletené s objímkou ​​(svorka M5)

• Dielektrická pevnosť podvozku: 2,5 kV Auditovaná izolačná bariéra

• Zhoda a certifikácie: CE certifikované, RoHS v súlade s EN 60947-1 štrukturálne normy

FAQ

Otázka: Ak sieť úplne klesne na 0 V, má motor dostatok zvyškového výkonu na ochranu zaradeného zariadenia?

A: Áno. Vybavená priemyselnou veľkokapacitnou akumulátorovou kondenzátorovou bankou, v prípade náhleho úplného výpadku siete môže uložená elektrická energia poháňať mechanizmus prevodového motora, aby dokončil okamžitú činnosť vypnutia, čím sa kontakty bezpečne otvoria a zamknú, čím sa zabezpečí, že nedochádza k úniku energie na strane záťaže pred úplným vyčerpaním riadiaceho výkonu.

Otázka: Čo sa stane pri dosiahnutí maximálneho limitu opätovného zatvorenia pri pretrvávajúcich poruchách siete?

Odpoveď: Keď čelíte trvalým poruchám obvodu, po dokončení prednastavených pokusov o opätovné zatvorenie bez obnovy siete, trojitý displej 2P automatického opätovného zapojenia napäťovej ochrany typu M automaticky uzamkne funkciu pohonu motora, deaktivuje všetky činnosti automatického opätovného zatvorenia a ponechá okruh otvorený. Zabraňuje nekonečnému cyklickému prepínaniu do chybných obvodov, chráni vnútorné mechanické štruktúry a nadväzujúce vedenia pred tepelným poškodením a vyžaduje manuálne odstraňovanie problémov a resetovanie na obnovenie.

Otázka: Ako regulátor rozlišuje prechodné prepätia od trvalých skratov?

Odpoveď: Systém integruje duálny detekčný mechanizmus snímania napätia a vzorkovania prúdu. Ak je počas detekcie opätovného zapnutia sieťové napätie stabilné, ale okamžite sa generuje veľký prúdový skok, MCU to okamžite vyhodnotí ako trvalú skratovú poruchu, spustí okamžité vypnutie bez vykonania oneskorenia opätovného zapnutia a ochráni vnútornú spínaciu štruktúru pred poškodením nárazom vysokého prúdu.
